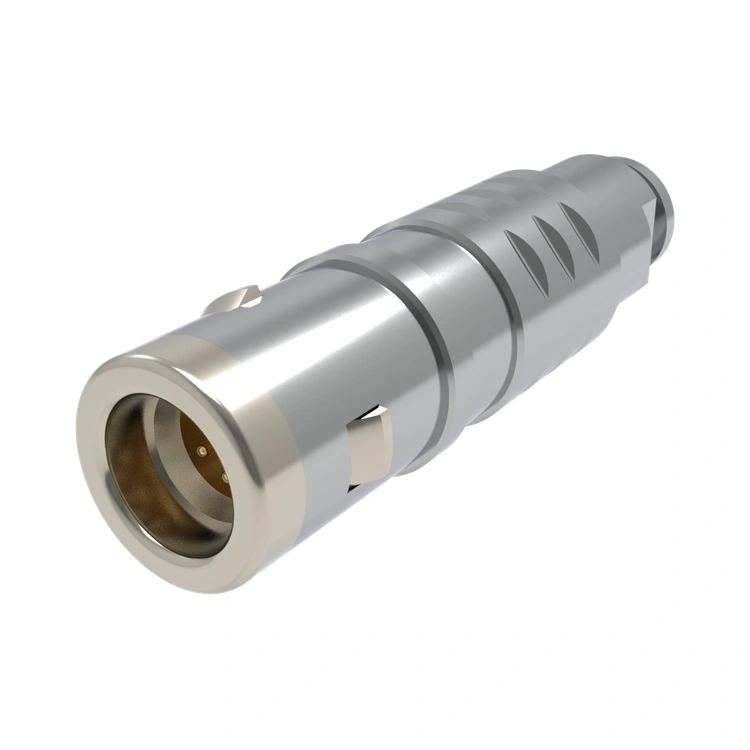

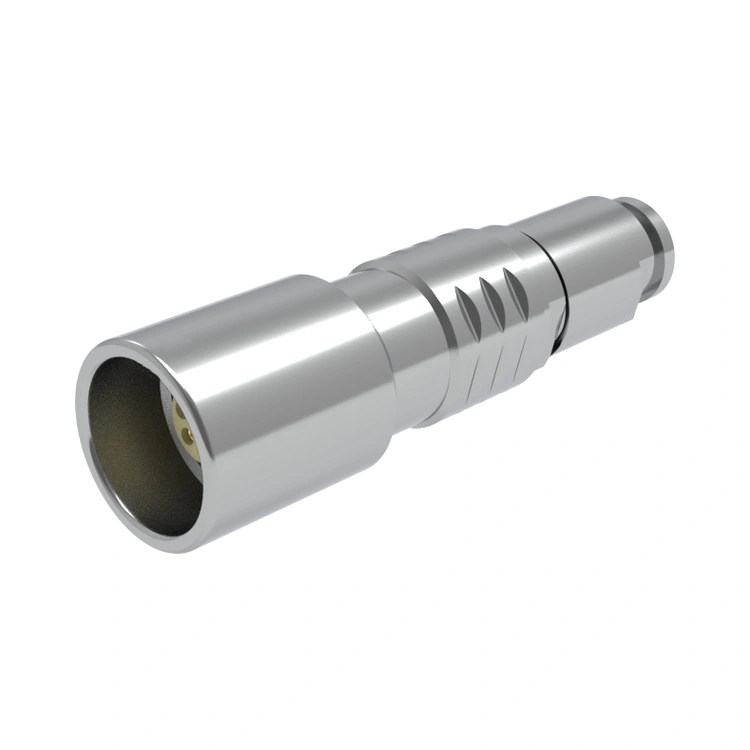

E-seriens metal push-pull-stik repræsenterer Reunions strategiske tilgang til professionel sammenkobling for omkostningsbevidste ingeniørteams. Fjerner ikke-essentielle dikkedarer og bevarer samtidig de centrale kvalitetskendetegn - pålidelig selvlåsende med hørbar feedback, metalkonstruktion til grundlæggende EMI-afskærmning og kontaktsystemer, der er klassificeret til 5.000+ parringscyklusser. Dens standard temperaturområde på -45°C til +125°C dækker langt de fleste applikationer med kontrolleret miljø, IP67 vandtætning er velegnet til udendørs brug. Reunions vertikalt integrerede fremstilling - fra egen præcisions-CNC-bearbejdning til automatiseret elektrisk test - sænker produktionsomkostningerne uden at gå på kompromis med kvaliteten. For OEM'er, der producerer højvolumen patientmonitorer, laboratorieinstrumenter eller industrielle kontroller, leverer E-seriens metal push-pull stik den væsentlige ydeevne, du har brug for, samtidig med at din marginstruktur bevares. Hver enhed er understøttet af en 12-måneders garanti og fuld ERP-sporbarhed, hvilket sikrer risikofri integration i din forsyningskæde.
E-serien fokuserer på at levere de mest kritiske konnektorfunktioner til den mest konkurrencedygtige pris med dokumenteret pålidelighed og forsyningskædegennemsigtighed.
| Feature | Fordel |
| Værdikonstrueret design | Bevarer alle væsentlige push-pull-funktioner og eliminerer samtidig kostbare overspecifikationer - ideel til OEM-indkøb i store mængder. |
| Pålidelig Push-Pull-låsning | Hurtig enhåndsparring med taktil og hørbar låsebekræftelse, hvilket reducerer installationstiden og brugerfejl på samlebånd. |
| Konstruktion i helmetal | Giver grundlæggende EMI-afskærmning og mekanisk holdbarhed til en brøkdel af prisen for specialiserede designs. |
| Fleksibel opsigelse | Lodde- og PCB-kontakter kan rumme forskellige monteringsmetoder og kabeltyper - prøver tilgængelige med 5-7 dages leveringstid. |
| Standard miljøtolerance | -45°C til +125°C driftsområde dækker de fleste industrielle, kommercielle og medicinske indendørsmiljøer. |
| Bevist holdbarhed | >5.000 parringscyklusser med ensartet kontaktmodstand (≤5mΩ initial) — pålideligt til udstyr med lang levetid. |
| Ingen unødvendige muligheder | Strømlinet produktlinje betyder hurtigere levering (15-20 dage for produktionsordrer) og lavere lageromkostninger. |
E-seriens metal push-pull stik er Reunions definitive svar på markedets behov for et "no-frills, all-performance" cirkulært stik, der gør kvalitetssammenkobling overkommelig til hverdagsbrug - nu med gennemsigtige garantivilkår og ubetinget returpolitik for kvalificerede OEM-købere.
E-seriens metal push-pull-stik er specialbygget til applikationer, hvor omkostningsoptimering er et primært designmål, men alligevel ikke kan kompromitteres tilslutningspålidelighed.
Medicinsk udstyr - Diagnostisk overvågning, kirurgisk system
Industrial Controls – PLC I/O-moduler, operatørpaneler og transportørsystemsensorer.
Laboratorieinstrumenter – Spektrofotometre, centrifuger og temperaturtestkamre.
Kommunikationsudstyr – Netværksswitche, basestationsrack-forbindelser og broadcast-lydroutere.
Sikkerhedssystemer – Overvågningskameraforbindelser, adgangskontrolpaneler og alarmsystemmoduler.
| Parameter | Specifikation |
| Skal materiale | Messing med nikkelbelægning (standard); |
| Skalstørrelser | 0, 1 |
| Kontaktpersoner | 2 til 6 stifter |
| Parringscyklusser | >5.000 operationer |
| Temperaturområde | -45°C ~ +125°C |
| EMI afskærmning | Helt metalhus giver grundlæggende afskærmning |
| Beskyttelse mod indtrængen | IP67l |
| Saltspraymodstand | >48 timer |
| Vibration | 10–2000 Hz, 10 g |
| Mekanisk stød | 100 g, 6 ms |
| Kontakt modstand | ≤5mΩ (initial) |
| Isoleringsmodstand | ≥5000MΩ (ved 500VDC) |
| Opsigelsesstile | Loddet og PCB (lige eller retvinklede) |
Alle stik i E-serien er RoHS-kompatible og gennemgår 100 % elektrisk test (kontinuitet, isolering, dielektrisk styrke) før forsendelse. Reunions statistiske proceskontrol (SPC) sikrer dimensionel konsistens på tværs af højvolumenkørsel. Fuldstændige testdataark og 3D STEP-modeller er tilgængelige – hvilket gør det muligt for dit ingeniørteam at validere mekanisk tilpasning uden at vente på fysiske prøver.
| Punkt | Detalje |
| Standard emballage | Antistatiske poser med individuel hulrumsbeskyttelse; forstærkede bølgekartoner. |
| Bulk emballage | Tilgængelig for ordrer i store mængder (500+ styk) – bakke- eller rulleemballage til at understøtte automatisk pluk-og-placering. |
| Mærkning | Standard varenummer og batchkodemærkning; tilpasset mærkning tilgængelig på anmodning. |
| Ledetid | Prøver: 7-107 dage; Produktionsordrer: 15-20 dage (strømlinet produktlinje muliggør hurtigere ekspedition). |
| Forsendelsesmetoder | Bulk: sø- eller luftfragt; Prøver: ekspres (DHL, FedEx, TNT, UPS, EMS). |
| Leveringsbetingelser | EXW, FCA, FOB, CIF, CPT — fleksibel i forhold til dine indkøbspræferencer. |
| Garanti | 12 måneders standardgaranti mod fabrikationsfejl; valgfri udvidet dækning tilgængelig for kontraktproduktionspartnerskaber. |
| Aspekt | Reunion F-serien | Typisk europæisk/amerikansk sammenlignelig serie | Typiske lavprisalternativer |
| Pris | ~1/3 af premium mærker | Premium omkostninger | Variabel, ofte inkonsekvent |
| Kvalitet | Konsekvent, ISO 13485:2016 certificeret produktion | Høj | Ucertificeret, batch-til-batch variation |
| Kompatibilitet | Udskiftelig med større systemer (LEMO/ODU alternativer) | Proprietær | Ofte ikke-standard dimensioner |
| MOQ | Ingen MOQ for standardvarer; lav MOQ til brugerdefineret | Høj MOQ (500+) | Lav MOQ men dårlig support |
| Ledetid | 15-20 dage typisk | 4-8 uger | Variabel, upålidelig |
| Sporbarhed | Fuld ERP-sporbarhed fra barre til færdigvarer | Ja | Ingen eller begrænset |
| Fabriksoplevelse | 15 års intern produktion på 3.000㎡ Dongguan-anlæg | Ofte udliciteret | Små værksteder |
| Kvalitetssikring | 100 % testet, dokumenteret, med rapporter, der kan downloades | Ja | Tilfældig eller ingen test |
| Køberbeskyttelse | 24 måneders garanti + returret | Varierer | Ingen garanti eller uklare vilkår |
E-serien indtager en unik position: den tilbyder ensartet fremstilling af premiumkvalitet og dokumenteret kompatibilitet til en pris, der er tættere på budgetalternativer. Du ofrer ikke kvalitet for omkostningerne - du fjerner simpelthen funktioner, du ikke har brug for, understøttet af en garanti, der beskytter din produktionslinje.
CNC-bearbejdning – Højhastigheds automatiske drejebænke producerer skaller med ±0,02 mm tolerance.
Plettering – Skalplettering og kontaktselektiv guldplettering i automatiserede linjer med overvågning af badkoncentration.
Sprøjtestøbning – Isolatorer støbt af teknisk plast.
Samling – Halvautomatiske linjer med synsinspektion for kontaktjustering og indføringskraft.
Test – 100 % elektrisk verifikation (kontinuitet, isolering, dielektrisk styrke) med datalogning for hver batch.
Emballage – Antistatiske vakuumposer med tørremiddel; bulkemballage til højvolumen automatiserede samlebånd.
A: Ja — i de fleste standardkonfigurationer er E-seriens metal push-pull-konnektor mekanisk og elektrisk designet med udskiftelighed i tankerne for de mest almindelige cirkulære konnektorformfaktorer. Reunion opretholder krydsreferencedokumentation for vigtige europæiske og amerikanske serier. Men fordi premium-mærker nogle gange bruger proprietære kontaktafstande eller nøglepositioner, anbefaler vi altid at sende din eksisterende stiktegning eller reservedelsnummer til verifikation. Vores ingeniørteam vil bekræfte kompatibilitet og, hvis det er nødvendigt, foretage justeringer for at sikre en ægte drop-in udskiftning uden PCB eller panelændringer. Vi har med succes leveret F-serie-alternativer til over 300 OEM'er med dokumenterede valideringsrapporter tilgængelige efter anmodning.
A: Absolut ikke. E-serien opnår omkostningseffektivitet gennem designforenkling og materialevalg, ikke kvalitetsreduktion. Vi bruger det samme ISO 13485:2016 kvalitetsstyringssystem på tværs af alle produktlinjer. Hvert stik i E-serien gennemgår 100 % elektrisk test (kontaktmodstand, isolering, dielektrisk modstand) og prøvebaseret mekanisk test (parringskraft, fastholdelse). Materialebesparelser kommer fra at bruge messing i stedet for dyrere legeringer, vælge standardbelægningstykkelser i stedet for overspecificerede og reducere kosmetiske efterbehandlingstrin - alt sammen uden at påvirke funktionel ydeevne eller holdbarhed. Vores ERP-system giver fuld sporbarhed fra råvare til færdigvare, det samme som for vores premium-serier. Du kan downloade vores seneste testrapporter, materialecertifikater og 3D-modeller direkte fra vores tekniske bibliotek.
