GenforeninglevererM12-serien industrielt vandtæt stikfor producenter, der søger pålidelige elektriske forbindelser i krævende industrielle miljøer. Denne konnektorserie er designet til kompatible automatiserings-, sensing- og kontrolsystemer og tilbyder en praktisk kombination af kompakt installation, sikker gevindkobling og modelafhængig miljøbeskyttelse for at understøtte stabil udstyrsdrift.
Artikeloversigt:Industriel tilslutning påvirker maskinens oppetid, signalnøjagtighed og vedligeholdelsesomkostninger. M12-seriens industrielle vandtætte konnektor er meget brugt til at forbinde sensorer, aktuatorer, kontrolenheder og industrielt kommunikationsudstyr. At forstå stikkodning, kontaktkonfiguration, indtrængningsbeskyttelse, kabelkonstruktion og elektriske klassificeringer hjælper ingeniører med at vælge den rigtige løsning. Denne artikel udforsker driftsprincipper, væsentlige specifikationer, industriapplikationer, installationspraksis og købsovervejelser, der hjælper virksomheder med at træffe informerede beslutninger om forbindelsesled.
1. Hvorfor betyder industriel forbindelse noget?
2. Hvad gør M12-stikket anderledes?
3. Hvilke designfunktioner giver praktiske fordele?
4. Hvilke tekniske specifikationer bør du vurdere?
5. Hvilke industrier drager fordel af M12-stik?
6. Hvordan bør købere vurdere en M12-stikleverandør?
7. Hvilken praksis hjælper med at forlænge forbindelsens levetid?
Moderne industrielt udstyr afhænger af nøjagtig overførsel af elektrisk strøm og signaler mellem indbyrdes forbundne komponenter. Sensorer indsamler driftsdata, aktuatorer udfører kommandoer, og controllere koordinerer maskinens bevægelser. Enhver forbindelse i dette system bidrager til den samlede ydeevne.
Et stik, der løsnes under vibrationer, tillader fugt at nå elektriske kontakter, eller undlader at opretholde ensartet kontakt, kan afbryde produktionen og komplicere fejlfinding. Ved automatiseret fremstilling kan selv et mindre forbindelsesproblem føre til uventet nedetid, gentagen vedligeholdelse eller unøjagtige sensoraflæsninger.
Industrielle konnektorer skal derfor opfylde flere krav på samme tid:
M12-stikformatet imødekommer mange af disse behov gennem et kompakt cirkulært design og et gevindkoblingssystem. Når den korrekte model er valgt til applikationen, kan den hjælpe ingeniører med at bygge organiserede, vedligeholdelige og pålidelige industrielle ledningssystemer.
M12-betegnelsen henviser til en konnektorgrænseflade med en nominel 12 mm gevindkobling. Dens kompakte dimensioner gør den særlig anvendelig til feltenheder og maskiner, hvor installationspladsen er begrænset, men en sikker elektrisk forbindelse stadig er afgørende.
I modsætning til et stik, der udelukkende er valgt på grund af dets fysiske udseende, skal et M12-produkt vurderes i henhold til dets komplette konfiguration. Forskellige modeller kan have forskellige pin-tal, kodningsarrangementer, kontakttildelinger, kabeltyper og elektrisk ydeevne.

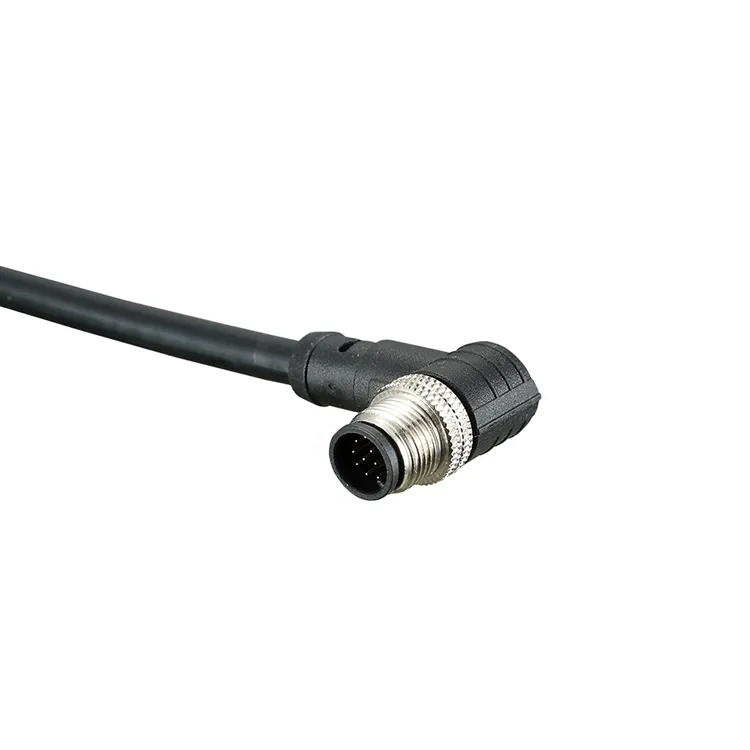

Afhængigt af det specifikke produkt kan tilgængelige konfigurationer omfatte lige stik, retvinklede stik, kabelmonterede stik og panelmonterede stik. Et lige design kan passe til tilgængelige installationspunkter, mens et retvinklet design kan hjælpe med at styre kabelafstand i trange rum.
Nogle M12-konfigurationer er beregnet til sensor- og aktuatorsignaler, mens andre kodningssystemer understøtter særlige industrielle kommunikations- eller strømapplikationer. Disse varianter bør ikke behandles som udskiftelige. Ingeniører skal verificere pin-arrangement, kodning, spænding, strøm og grænsefladekrav, før udstyr tilsluttes.
Vandtætte M12-stik bruger passende hus, tætning og kabelindføringsarrangementer for at begrænse indtrængen af eksterne forurenende stoffer. Beskyttelsesniveauet varierer efter model og installationstilstand. For eksempel er en IP67-klassificeret enhed designet til støvtæt beskyttelse og midlertidig nedsænkning under definerede testbetingelser, forudsat at den er korrekt samlet og brugt som specificeret.
For produktspecifikke konfigurationer og tilgængelige muligheder, se Reunion M12 Series Industrial Waterproof Connector-produktsiden.
Industrielle maskiner indeholder ofte adskillige sensorer og styrekomponenter inden for et begrænset fodaftryk. M12-formfaktoren giver en kompakt forbindelsesgrænseflade, der kan hjælpe med at forenkle ledningslayout og reducere unødvendig installationsplads.
Dette kan især være nyttigt i transportsystemer, robotudstyr, pakkemaskineri og distribuerede automationsinstallationer, hvor flere feltenheder er forbundet til en fælles kontrolarkitektur.
En gevindforbindelse hjælper med at fastholde sammenkoblingsgrænsefladen under almindelig udstyrsdrift. Sammenlignet med en utilstrækkeligt sikret forbindelse kan en korrekt monteret gevindkobling reducere utilsigtet adskillelse forårsaget af rutinemæssige bevægelser og vibrationer.
Tilslutningen skal dog altid efterspændes i henhold til producentens anvisninger. Overdreven tilspænding kan beskadige stikket, mens utilstrækkelig tilspænding kan kompromittere mekanisk sikkerhed eller tætningsydelse.
Egnede tætningskomponenter kan hjælpe med at beskytte elektriske kontakter mod støv og fugt. Dette er vigtigt for udstyr installeret i nærheden af produktionsprocesser, rengøringsområder, udendørs maskiner og andre steder, hvor miljøeksponering forventes.
Beskyttelsen afhænger af den komplette samling, inklusive sammenkoblingsgrænsefladen, kabelindføringen, monteringsarrangementet og tætningernes tilstand. Konnektoren skal vælges i henhold til det faktiske driftsmiljø i stedet for ordet "vandtæt" alene.
Forskellige kabelmaterialer og kontaktarrangementer gør det muligt at tilpasse et M12-stik til særlige udstyrskrav. Afhængigt af modellen skal købere muligvis vurdere kabelfleksibilitet, slidstyrke, lederstørrelse, afskærmning, kontaktplettering og installationsretning.
Brug af kompatible, standardiserede stikgrænseflader kan gøre komponentudskiftning og fejlisolering mere ligetil. Teknikere kan nemmere identificere forbindelsespunkter, forudsat at ledningsdokumentation, pintildelinger og reservedelsnumre vedligeholdes nøjagtigt.
Det er utilstrækkeligt at vælge et stik alene efter udseende eller trådstørrelse. Et indkøbsteam bør sammenligne producentens offentliggjorte specifikationer med de elektriske, mekaniske og miljømæssige krav til målapplikationen.
Følgende tabel skitserer de vigtigste parametre, der skal evalueres, når man gennemgår et M12 vandtæt stik. Faktiske værdier skal bekræftes i forhold til den valgte models aktuelle datablad.
| Specifikation | Hvad skal man tjekke | Hvorfor det betyder noget |
|---|---|---|
| Connector interface | M12 gevindkobling og sammenkoblingsdesign | Sikrer mekanisk kompatibilitet med udstyret. |
| Pin-konfiguration | Antal kontakter og pin-tildeling | Understøtter korrekt ledningsføring og signaloverførsel. |
| Kodning | A-kodet, D-kodet, X-kodet eller anden specificeret type | Hjælper med at identificere den tilsigtede grænseflade og forhindre inkompatible forbindelser. |
| Nominel spænding | Producentspecificeret driftsspænding | Skal matche det elektriske system og gældende sikkerhedskrav. |
| Nominel strøm | Aktuel vurdering for den valgte konfiguration | Hjælper med at forhindre drift ud over stikkets elektriske grænser. |
| Indtrængningsbeskyttelse | Påkrævet IP-klassificering og monteringsbetingelser | Bestemmer egnethed til forventet støv- og fugteksponering. |
| Driftstemperatur | Angivne minimum og maksimum temperaturer | Hjælper med at opretholde ydeevnen under skiftende omgivende forhold. |
| Kontaktmateriale | Grundmateriale og kontaktbelægning | Påvirker elektrisk kontaktydelse og modstandsdygtighed over for slid eller korrosion. |
| Kabelkonstruktion | Lederstørrelse, jakkemateriale, længde og afskærmning | Understøtter installation, fleksibilitet og miljøkrav. |
| Mekanisk holdbarhed | Parringscyklus rating og koblingskrav | Hjælper med at vurdere egnethed til vedligeholdelse og gentagen tilslutning. |
Vigtig valgbemærkning:Antag ikke, at hvert stik i M12-serien understøtter den samme spænding, strøm, pin-antal, kodning, temperaturområde eller IP-klassificering. For eksempel kan et firebens sensorstik og et højhastighedsdatastik have væsentligt forskellige elektriske krav på trods af at de deler M12-betegnelsen.
Inden du bestiller, skal du anmode om det nøjagtige varenummer, måltegning, ledningsdiagram og gældende testdata. Disse dokumenter gør det nemmere at bekræfte, at stikket opfylder systemets krav.
Automatiserede produktionslinjer er afhængige af sensorer, aktuatorer og distribuerede kontrolmoduler til at overvåge udstyr og koordinere maskindrift. Egnede M12-stik giver praktiske tilslutningspunkter til feltenheder og hjælper med at organisere maskinledninger.
Robotceller og pakkeudstyr kan indeholde bevægelige samlinger, kompakte sensorbeslag og begrænset kabelføringsplads. Tilgængeligheden af forskellige stikretninger og kabelkonfigurationer kan hjælpe ingeniører med at designe mere tilgængelige forbindelser. Dynamiske applikationer kræver stadig kabel- og stiksamlinger, der er klassificeret til de faktiske bevægelses- og bøjningsforhold.
Kompatible M12-kodningsvarianter bruges i udvalgte industrielle netværksapplikationer. Den korrekte model afhænger af kommunikationsstandarden, påkrævet datahastighed, pin-tildeling, afskærmningsarrangement og netværksudstyrsgrænseflade.
Udendørs sensorer og overvågningsenheder kan støde på regn, støv, temperaturændringer og andre miljøbelastninger. Et passende M12-stik kan hjælpe med at beskytte den elektriske grænseflade, når hele samlingen er installeret i henhold til dens specifikationer.
Udvalgte transportsystemer og industrikøretøjer bruger cirkulære stik til at forbinde sensorer og styreenheder. Til disse applikationer bør designere overveje vibrationer, kabelbevægelser, temperatursvingninger, væskeeksponering og eventuelle branchespecifikke kvalifikationskrav.
På tværs af alle disse sektorer er det bedste stik det, der matcher de faktiske driftsforhold, ikke nødvendigvis modellen med den højeste nominelle vurdering eller den laveste købspris.
Valg af leverandør påvirker mere end de oprindelige indkøbsomkostninger. Produktkonsistens, teknisk support, dokumentation, produktionsplanlægning og kommunikation kan alle have indflydelse på projekttidslinjer og langsigtet vedligeholdelse.
Når de vurderer en leverandør som f.eks. Reunion, bør indkøbsteams overveje følgende punkter og bekræfte, hvilke tjenester der gælder for den påkrævede produktkonfiguration.
For større indkøbsprojekter bør købere også etablere en godkendelsesproces for prøver og specifikationer før massebestilling. Dokumentation af det godkendte varenummer og revision hjælper med at reducere risikoen for at modtage et stik, der adskiller sig fra den testede konfiguration.
For at gennemgå de tilgængelige produktoplysninger, besøg Reunion industrielle vandtætte forbindelsesside og kommuniker dine tekniske krav direkte til leverandøren.
Korrekt installation er afgørende for at opretholde elektrisk stabilitet og miljøbeskyttelse. Selv et højkvalitetsstik kan svigte for tidligt, hvis dets kontakter, gevind, kabel eller tætninger beskadiges under montering eller drift.
Inspektionsfrekvensen bør afspejle alvorligheden af driftsmiljøet. Konnektorer, der udsættes for hyppige udvaskninger, kemiske stoffer, stærke vibrationer eller kontinuerlig bevægelse, kan kræve yderligere opmærksomhed. Følg altid producentens instruktioner og udstyrets vedligeholdelsesplan.
Dens primære formål er at give en kompakt elektrisk forbindelse til kompatible industrielle enheder, herunder sensorer, aktuatorer, kontroludstyr og udvalgte kommunikationssystemer. Afhængigt af modellen hjælper miljøtætning med at beskytte forbindelsen mod støv og fugt.
Nej. Beskyttelsesklassificeringer varierer afhængigt af model og samlingsdesign. Købere bør tjekke det nøjagtige produktdatablad og bekræfte, om klassificeringen gælder for et sammenkoblet stik, et usammenkoblet stik eller en bestemt installationstilstand.
A-kodede og D-kodede stik bruger forskellige nøgle- og kontaktarrangementer til forskellige tilsigtede anvendelser. A-kodede varianter bruges almindeligvis til sensorer og aktuatorer, mens D-kodede varianter er forbundet med visse industrielle Ethernet-applikationer. Faktisk kompatibilitet skal verificeres i forhold til den relevante protokol, pin-tildeling og udstyrsdokumentation.
Ja, forudsat at det valgte stik og den komplette kabelsamling er klassificeret til de forventede udendørsforhold. Købere bør evaluere indtrængningsbeskyttelse, temperaturområde, UV-eksponering, korrosionsrisiko, kabelkappes holdbarhed og monteringsarrangementer før installation.
Start med at identificere parringsgrænsefladen, kodning, pinantal, elektriske klassificeringer, kommunikationskrav, kabelspecifikationer og miljøforhold. Sammenlign disse krav med producentens datablad og bed om teknisk bekræftelse, hvis en parameter er usikker.
Inkluder den påkrævede stiktype, han- eller hun-interface, kodning, pinantal, kabellængde, lederstørrelse, spændings- og strømkrav, beskyttelsesklassificering, anslået mængde og eventuelle tilgængelige tegninger eller fotografier. Klare specifikationer hjælper leverandøren med at vurdere kompatibilitet og give et mere relevant tilbud.
M12-seriens industrielle vandtætte konnektor giver en alsidig tilslutningsmulighed til moderne automation, industriel sensing, maskineri og udvalgte kommunikationssystemer. Dets kompakte format og gevindkobling kan understøtte organiseret ledningsføring og sikre forbindelser, mens passende tætnings- og kabelkonfigurationer hjælper med at håndtere krævende driftsmiljøer.
Et vellykket valg afhænger af mere end selve M12-grænsefladen. Elektriske klassificeringer, kodning, bentildeling, miljøbeskyttelse, kabelkonstruktion og installationskrav skal alle verificeres i forhold til den påtænkte anvendelse. En omhyggelig gennemgang af specifikationer kan reducere kompatibilitetsproblemer, forbedre vedligeholdelseseffektiviteten og understøtte mere pålidelig drift af udstyr.
Genforening tilbyder en M12 Series Industrial Waterproof Connector-løsning til virksomheder, der vurderer industrielle tilslutningskomponenter. Uanset om du udvikler nyt maskineri, indkøber reservedele eller planlægger en tilpasset kabelforbindelse, skal du gennemgå produktdetaljerne og forberede dine applikationskrav, før du køber.Kontakt osfor at diskutere dine stikspecifikationer, bekræfte produktkompatibilitet og anmode om et tilbud, der er skræddersyet til dit projekt.
