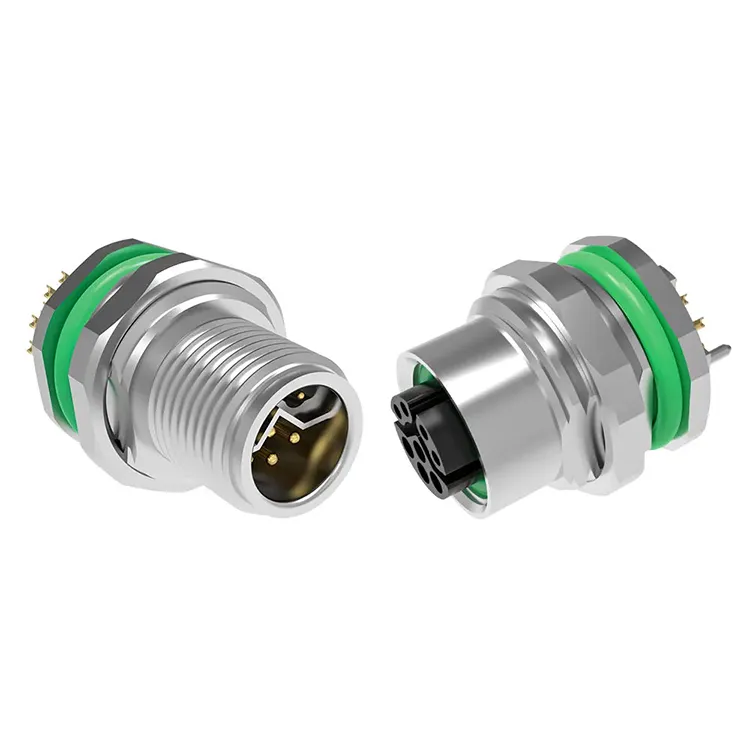

GenforeninggiverM12 serie industristiksom en alsidig sammenkoblingsløsning til fabriksautomation, sensorer, aktuatorer, feltbussystemer, industriel Ethernet og strømdistribution. Med 2-17-bens konfigurationer, flere kodningsmuligheder, IP67-beskyttelse og muligheder for afskærmning og kabelsamlinger er konnektorfamilien designet til krævende industrielle miljøer, hvor stabile elektriske og mekaniske forbindelser er afgørende.
Et M12-stik er mere end et kompakt cirkulært stik. Dens standardiserede gevindgrænseflade, kodningssystem, miljøforsegling og brede elektriske konfigurationer gør den til en vigtig forbindelsesteknologi for moderne automationsudstyr. M12-serien kan understøtte applikationer lige fra sensorer og IO-Link-enheder til PROFIBUS, DeviceNet, CANopen, industrielt Ethernet, servosystemer og DC-strømdistribution. Denne vejledning forklarer de vigtigste specifikationer, kodningsmuligheder, applikationsscenarier, udvælgelsesfaktorer og kvalitetsovervejelser, som ingeniører og indkøbsteam bør vurdere, når de vælger et M12 industrielt stik.
Indholdsfortegnelse
Hvorfor er M12-stikket meget brugt i industriel automation?
Hvad er nøglespecifikationerne for et M12 industrielt stik?
Hvordan adskiller M12-kodningsmulighederne sig?
Hvor er M12 industrielle konnektorer almindeligt anvendt?
Hvordan skal du vælge det rigtige M12-stik?
Hvilke kvalitetsfaktorer bør købere tjekke?
Ofte stillede spørgsmål om M12 Industrial Connectors
Hvorfor er M12-stikket meget brugt i industriel automation?
Industrielt udstyr har brug for forbindelser, der forbliver stabile på trods af vibrationer, fugt, temperaturændringer, støv og hyppig vedligeholdelse. M12-formatet imødekommer disse krav med et kompakt cirkulært design og gevindkoblingsmekanisme.
For automationsingeniører er en af dens vigtigste fordele fleksibilitet. Forskellige M12-kodningskonfigurationer er designet til forskellige elektriske og kommunikationsfunktioner, hvilket hjælper med at forhindre inkompatible forbindelser. Konnektoren kan derfor integreres i sensorer, aktuatorer, styreskabe, feltenheder, motorer, Ethernet-netværk og andet industrielt udstyr.
Genforenings produktspecifikationer indikerer, at dens M12-serie er designet i henhold til relevante DIN EN 61076-2-101/109/111-standarder og kan opnå IP67-beskyttelse, når den er sammenkoblet. Produktsortimentet omfatter også skærmede og uskærmede konfigurationer, hvilket giver muligheder for applikationer med forskellige krav til elektromagnetisk kompatibilitet.
For industrielle brugere kan denne kombination af standardiserede dimensioner, kodningsvalg, miljøbeskyttelse og anvendelsesfleksibilitet forenkle ledningsdesign og vedligeholdelse.
Hvad er nøglespecifikationerne for et M12 industrielt stik?
Valg af et stik udelukkende baseret på dets fysiske størrelse kan resultere i en uegnet forbindelse. Elektriske klassificeringer, kodning, pin-antal, afskærmning, miljøbeskyttelse og termineringsmetode bør alle overvejes før køb.
| Parameter | Typisk M12-serie Udvalg/funktion | Ansøgningsovervejelse |
|---|---|---|
| Pin Count | 2–17 ben afhængig af kode | Vælg efter strøm- og signalkrav |
| Nuværende vurdering | Cirka 0,5–16A afhængig af kode | Vigtigt for sensorer, aktuatorer, motorer og strømkredsløb |
| Spændingsværdi | Cirka 30–630V afhængig af konfiguration | Skal svare til udstyrets driftsspænding |
| Beskyttelsesvurdering | IP67 ved parring | Velegnet til mange støvede, våde og afvaskede miljøer |
| Kontaktmateriale | Messing med guldbelægning | Understøtter stabil elektrisk kontakt og korrosionsbestandighed |
| Isolator | PA66 | Giver elektrisk isolering i stikket |
| Kontakt modstand | ≤3mΩ for det specificerede område | Lavere modstand hjælper med at opretholde den elektriske effektivitet |
| Temperaturområde | -25°C til +85°C | Tjek mod det faktiske driftsmiljø |
| Afskærmning | Afskærmede og uskærmede versioner | Afskærmning kan være vigtig i elektrisk støjende miljøer |
| Miljøoverholdelse | RoHS-kompatible materialer | Nyttigt til projekter med miljøkrav |
Den nøjagtige vurdering afhænger altid af den valgte kodning og konfiguration. For eksempel angiver producentens offentliggjorte specifikationer højere strømkapaciteter for S-kode og L-kode versioner end for flere signalorienterede konfigurationer. Derfor bør stikkoden vælges sammen med de elektriske krav i stedet for at blive behandlet som en sekundær detalje.
Hvordan adskiller M12-kodningsmulighederne sig?
M12-kodning er en af de vigtigste faktorer, når du vælger et industrielt stik. Forskellige nøglearrangementer er beregnet til forskellige elektriske eller kommunikationsfunktioner.
- A-kode:Almindeligvis brugt til sensorer, aktuatorer, IO-Link-enheder og DC-signalapplikationer. Konfigurationer kan variere fra 2 til 17 ben.
- B-kode:Almindeligvis forbundet med PROFIBUS, DeviceNet og andre feltbusapplikationer.
- C-kode:Designet til vekselstrømsapplikationer og tilgængelig i konfigurationer med flere ben.
- D-kode:Anvendes til industrielle Ethernet-applikationer såsom 100 Mbps netværksforbindelser.
- X-kode:Designet til Ethernet-applikationer med højere hastighed og bruger typisk en 8-bens konfiguration.
- S-kode:Beregnet til højstrøms vekselstrøm og servo-relaterede applikationer.
- L-kode:Designet til jævnstrømsfordeling og krav til højere strøm.
Kodningssystemet hjælper med at reducere muligheden for at forbinde inkompatible kredsløb. Ingeniører bør bekræfte stikkoden, pin-arrangementet, spændingen, strømstyrken og sammenkoblingsgrænsefladen specificeret af udstyrsproducenten, før en komponent færdiggøres.
Hvor er M12 industrielle konnektorer almindeligt anvendt?
Den kompakte formfaktor og miljøbeskyttelsen af M12-stik gør dem velegnede til mange industrielle tilslutningspunkter.
Fabriksautomatisering
M12-stik bruges ofte til at forbinde nærhedssensorer, fotoelektriske sensorer, aktuatorer, I/O-moduler og kontrolenheder. Deres standardiserede grænseflade kan forenkle maskinledning og vedligeholdelse.
Industrielt Ethernet
D-kode og X-kode konfigurationer kan bruges til industrielle netværksforbindelser. I automatiserede produktionslinjer er pålidelige Ethernet-forbindelser vigtige for kommunikation mellem feltenheder, controllere, switche og andet netværksudstyr.
Robotik og bevægelsessystemer
Robotudstyr kan udsætte stik for vibrationer og gentagne bevægelser. Et gevindkoblingssystem giver en mekanisk forbindelse designet til at modstå utilsigtet løsning under normale driftsforhold.
Udendørs og vaskeudstyr
Med en IP67-klassificering, når den er korrekt sammenkoblet, kan passende M12-konfigurationer bruges i miljøer, hvor udstyr kan støde på vand, støv eller rutinemæssige rengøringsprocesser. Korrekt installation og tætning er fortsat afgørende for at opnå det specificerede beskyttelsesniveau.
Strømfordeling
S-kode og L-kode muligheder udvider M12 platformen ud over laveffekt signaler. Afhængigt af den valgte konfiguration kan serien understøtte AC- eller DC-strømforbindelser med højere strømstyrke til industrielt udstyr.
Hvordan skal du vælge det rigtige M12-stik?
En systematisk udvælgelsesproces kan hjælpe med at undgå kompatibilitetsproblemer og unødvendige udskiftningsomkostninger. Inden du afgiver en ordre, skal du vurdere følgende faktorer:
- Identificer applikationen:Bestem, om forbindelsen er beregnet til sensorer, datakommunikation, strøm, motorer eller blandede funktioner.
- Bekræft kodningen:Vælg A, B, C, D, X, S, L eller en anden anvendelig konfiguration baseret på udstyrsgrænsefladen.
- Check pin krav:Sørg for, at antallet af kontakter er tilstrækkeligt til alle nødvendige strøm- og signalkredsløb.
- Bekræft elektriske klassifikationer:Sammenlign stikkets spændings- og strømværdier med de faktiske systemkrav.
- Vurder miljøforhold:Overvej vand, støv, kemikalier, vibrationer, temperatur og udendørs eksponering.
- Bestem afskærmningskrav:Afskærmede versioner kan overvejes, hvor elektromagnetisk interferens kan påvirke signalintegriteten.
- Vælg opsigelsen:Afhængigt af udstyrsstrukturen kan mulighederne omfatte lodde-, dyppelodde-, crimp- eller flyvende ledningsafslutninger.
- Bekræft kabelkrav:Kabelmateriale, længde, fleksibilitet, bøjningsradius og konnektorretning bør matche installationsmiljøet.
For projekter, der involverer flere konnektortyper, er det også nyttigt at udarbejde en tilslutningsplan, der viser enheden, stikkoden, pin-antal, elektrisk funktion, kabelspecifikation og parringsgrænseflade. Dette giver en praktisk reference for indkøbs- og produktionsteams.
Hvilke kvalitetsfaktorer bør købere tjekke?
Industriel konnektorkvalitet er tæt forbundet med langsigtet forbindelsesstabilitet. Et produkt kan ligne udvendigt, mens det har betydelige forskelle i kontaktmaterialer, plettering, tætning, samlingskonsistens og elektrisk inspektion.
Genforening oplyser, at dens M12-serie bruger messingkontakter med guldbelægning, PA66-isolatorer og en angivet kontaktmodstand på ikke mere end 3mΩ. Producenten beskriver også 100 % elektrisk test for hver enhed og batch-niveau IP67 nedsænkningsverifikation. Dens offentliggjorte kvalitetsoplysninger viser yderligere ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 og RoHS-overholdelse inden for dens kvalitet og overholdelsesramme.
For indkøbsteams er følgende kvalitetskontrolpunkter særligt nyttige:
- Materiale- og pletteringsspecifikationer
- Kontaktmodstand og isoleringsevne
- Verifikation af IP-beskyttelse
- Krav til mekanisk parringscyklus
- Afskærmningsydelse, hvor det er relevant
- Elektriske testprocedurer
- Batchsporbarhed og inspektionsdokumentation
- Konsistens af kabelsamling og afslutning
Disse faktorer giver et mere komplet grundlag for at vurdere en industriel konnektor end enhedsprisen alene. For OEM- og volumenprojekter kan teknisk support, tilpasningsevne, produktionssporbarhed og leveringskonsistens også påvirke den samlede indkøbsværdi.
Ofte stillede spørgsmål om M12 Industrial Connectors
Hvad er et industrielt stik i M12-serien?
Et industristik i M12-serien er et kompakt cirkulært stik med en nominel 12 mm gevindgrænseflade. Det er meget brugt til industrielle sensorer, aktuatorer, automationsudstyr, kommunikationsnetværk og strømforbindelser. Forskellige kodnings- og benkonfigurationer gør det muligt for den samme generelle konnektorplatform at tjene forskellige applikationer.
Er et M12 stik vandtæt?
Egnede M12-konfigurationer kan opnå IP67-beskyttelse, når de er korrekt parret. Dette betyder, at det specificerede produkt kan yde beskyttelse mod støvindtrængning og midlertidig vandnedsænkning under definerede testforhold. Den faktiske ydeevne afhænger af korrekt sammenkobling, tætningskomponenter, installation og produktkonfiguration.
Hvad er forskellen mellem A-kode og D-kode M12 stik?
A-kode M12-stik bruges almindeligvis til sensorer, aktuatorer, IO-Link og generelle signal- eller DC-applikationer, mens D-kode-versioner primært er designet til industrielle Ethernet-applikationer. Kodningen forhindrer, at den forkerte stiktype bliver sammenkoblet ved et uheld.
Kan M12-stik bære både strøm og data?
Ja, afhængig af konfigurationen. Visse A-kodearrangementer kan kombinere strøm- og signalfunktioner, mens applikationer, der kræver højere effekt og separat datakommunikation, kan bruge forskellige M12-koder til deres respektive kredsløb.
Hvordan vælger jeg det korrekte M12-stik til min maskine?
Start med enhedsgrænsefladen og identificer den nødvendige kodning, pin-antal, spænding, strøm, kommunikationsprotokol, afskærmning, beskyttelsesklassificering, kabeltype og termineringsmetode. Hvis stikket er en erstatningskomponent, anbefales det også at matche det originale varenummer eller udstyrstegningen.
Konklusion
M12-seriens industristik giver en standardiseret og tilpasningsdygtig forbindelsesløsning til moderne automationssystemer. Dens række af kodningsmuligheder, pin-konfigurationer, elektriske klassificeringer, afskærmningsvalg og IP67-beskyttelse gør det muligt for den at understøtte alt fra sensorer og IO-Link-enheder til industriel Ethernet og applikationer med højere strømstyrke. For OEM'er, systemintegratorer og industrielt udstyrsproducenter er det afgørende at vælge stikket i henhold til den komplette elektriske og miljømæssige specifikation for pålidelig ydeevne i marken. Hvis du har brug for hjælp til at vælge en passende konfiguration, tilpasset kabelsamling eller volumenløsning til din applikation,kontakt osfor at diskutere dine krav med Reunions ingeniør- og produktionsteam.
