Hvorfor er M12-seriens industrielle sensorkonnektor afgørende for pålidelig, smart fabriksforbindelse

Moderne automationssystemer er afhængige af stabile forbindelser mellem sensorer, controllere, maskiner og kommunikationsnetværk.Genforening'sM12-seriens industrisensorstiker designet til disse krævende miljøer og kombinerer en standardiseret 12 mm gevindgrænseflade, IP67-beskyttelse, multiple pin-konfigurationer og pålidelig signaltransmission til industriel registrering og automatiseringsapplikationer.

M12-stikket er blevet en praktisk tilslutningsstandard for industrielle sensorer, fordi det balancerer kompakt størrelse, mekanisk sikkerhed, miljøbeskyttelse og elektrisk ydeevne. Til applikationer lige fra nærheds- og fotoelektriske sensorer til tryk-, temperatur- og IO-Link-enheder kan valg af den korrekte M12-konfiguration direkte påvirke systemets pålidelighed. Reunion leverer M12-sensorkonnektorløsninger med 2- til 17-bens konfigurationer, A-kodede muligheder, skærmede eller uskærmede design, guldbelagte messingkontakter og tilpassede kabelsamlinger. Med IP67-beskyttelse, 100 % elektrisk testning og DIN EN 61076-2-101 overensstemmelse er konnektorfamilien velegnet til krævende fabriksmiljøer, emballeringsudstyr, automobilelektronik, fødevareforarbejdningsmaskiner og andre industrielle automationssystemer.

Indholdsfortegnelse

1. Hvad er en M12-serie industriel sensorstik?
2. Hvorfor er M12-stikket meget brugt i industriel automation?
3. Hvilke nøglefunktioner skal ingeniører kigge efter?
4. M12 Connector Tekniske specifikationer på et øjeblik
5. Hvor er M12-sensorstik almindeligt anvendt?
6. Hvordan skal du vælge det rigtige M12-sensorstik?
7. Hvad gør Reunions M12-løsning til et praktisk valg?
8. Ofte stillede spørgsmål
9. Konklusion

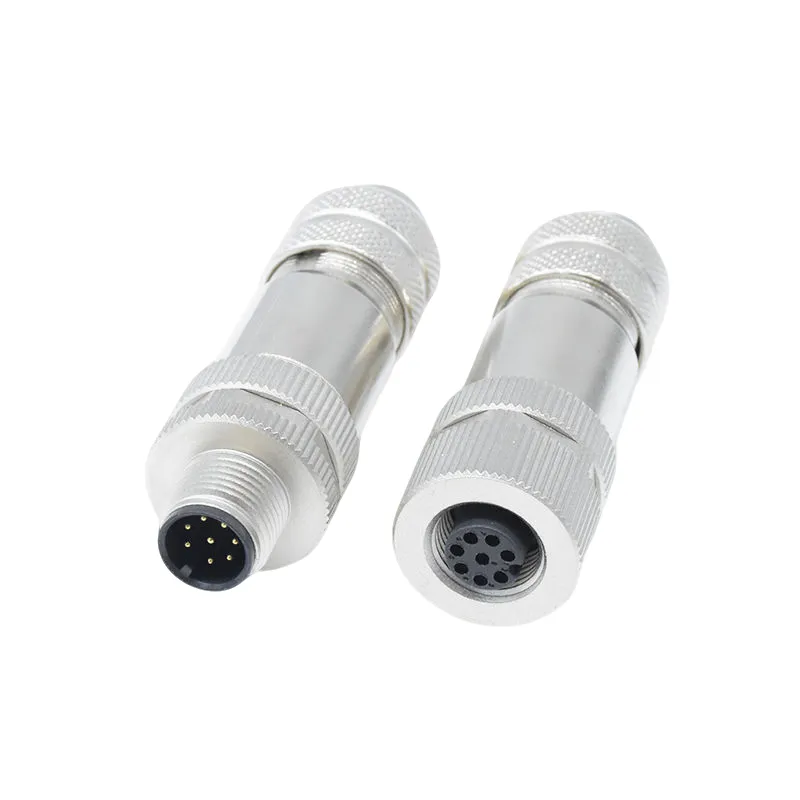

Hvad er en M12-serie industriel sensorstik?

Et M12-stik er et kompakt cirkulært stik med en nominel 12 mm-grænseflade, der almindeligvis bruges til at forbinde industrielle sensorer og automationskomponenter. Dens gevindkoblingsmekanisme skaber en sikker forbindelse, der er mindre sårbar over for vibrationer end mange konventionelle stik-og-stik-design.

DeM12-seriens industrisensorstiker især forbundet med sensorapplikationer, fordi den A-kodede konfiguration understøtter almindelige industrielle sensorfunktioner. Afhængigt af pin-antal og elektrisk design kan en M12-forbindelse overføre strøm, diskrete signaler, analoge signaler eller digital kommunikation.

Genforenings M12 serie er designet efter DIN EN 61076-2-101 og fås i konfigurationer fra 2 til 17 ben. Produktsortimentet omfatter også skærmede og uskærmede versioner, forskellige termineringsmetoder og kabelsamlinger til forskellige udstyrslayouts.

Hvorfor er M12-stikket meget brugt i industriel automation?

Industrielle sensorer fungerer ofte i miljøer, hvor vibrationer, støv, fugt, olie, kemikalier og gentagne mekaniske bevægelser er uundgåelige. Et stik, der bruges under disse forhold, skal gøre mere end blot at overføre et elektrisk signal.

1. Sikker gevindforbindelse

Den gevindskårne koblingsmekanisme hjælper med at opretholde stabil sammenkobling, når sensorer er installeret på bevægelige maskineri, transportører, robotudstyr og produktionslinjer. Dette reducerer muligheden for intermitterende forbindelser forårsaget af vibrationer.

2. Kompakt industrielt design

Formfaktoren på 12 mm giver en nyttig balance mellem installationsplads og tilslutningsevne. Ingeniører kan integrere sensorer i relativt kompakte maskinstrukturer uden at bruge overdimensionerede stik.

3. Miljøbeskyttelse

IP67-beskyttelse i sammenkoblet tilstand hjælper med at beskytte forbindelsen mod støv og midlertidig vandnedsænkning. Dette gør egnede M12-konfigurationer nyttige til opvaskeområder, udendørs udstyr og produktionsmiljøer med højt partikelindhold.

4. Understøttelse af intelligente sensorer

Industriel automation bevæger sig i stigende grad mod tilsluttede sensorer og realtidsdiagnostik. En passende 4-benet M12-konfiguration kan understøtte IO-Link-kommunikation, så sensordata og diagnostisk information kan rejse gennem den samme forbindelsesinfrastruktur.

Hvilke nøglefunktioner skal ingeniører kigge efter?

Ikke alle M12-stik er identiske. Når de specificerer et stik til et industrielt sensorsystem, bør ingeniører evaluere elektrisk ydeevne, miljøbeskyttelse, mekanisk konstruktion og kompatibilitet med den tilsigtede sensor.

• A-kodet grænseflade:En almindelig konfiguration til industrielle sensorapplikationer.
• 2- til 17-bens muligheder:Tillader stikket at imødekomme enkle og mere komplekse signalkrav.
• IP67 beskyttelse:Velegnet til mange krævende fabriks- og udendørsmiljøer, når de er korrekt parret.
• Guldbelagte kontakter:Messingkontakter med guldbelægning hjælper med at opretholde lav kontaktmodstand og korrosionsbestandighed.
• Beskyttede versioner:Nyttigt til applikationer, hvor elektromagnetisk interferens kan påvirke analoge eller digitale signaler.
• PUR kabel muligheder:Velegnet til miljøer med olie, skærevæsker, kemikalier eller hyppige bevægelser.
• Flere opsigelsesmetoder:Lodde-, dyppelodde-, crimp- og flyvende bly-konfigurationer understøtter forskellige installationskrav.

For smart sensing-applikationer bliver afskærmning, kabelkonstruktion, kontaktkvalitet og signalintegritet særligt vigtige. Valg af disse egenskaber i overensstemmelse med det faktiske driftsmiljø kan hjælpe med at reducere forbindelsesrelaterede fejl.

M12 Connector Tekniske specifikationer på et øjeblik

Følgende specifikationer opsummerer repræsentative elektriske og mekaniske parametre for Reunions A-kodede M12-sensorkonnektorserie.

Generelle specifikationer omfatter et driftstemperaturområde på -25°C til +85°C, IP67-beskyttelse ved sammenkobling, mindst 100 parringscyklusser og 48-timers salttågebestandighed. Konnektoren bruger PA66-isolering og messingkontakter med guldbelægning. Materialer er RoHS-kompatible, mens produktionsenheder gennemgår elektrisk test før forsendelse.

Hvor er M12-sensorstik almindeligt anvendt?

Kombinationen af ​​kompakt konstruktion, gevindlåsning, miljømæssig tætning og fleksible stiftkonfigurationer gør M12 tilslutningsmuligheder velegnet til en bred vifte af automatiseringsapplikationer.

Fabriksautomatisering

Nærhedssensorer, fotoelektriske sensorer, endestopkontakter og andre maskinsensorer kan bruge M12-forbindelser til at kommunikere detekteringssignaler til PLC'er og styresystemer.

Bilfremstilling

Bilproduktionslinjer involverer ofte høje vibrationsniveauer, automatiseret materialehåndtering og omfattende sensornetværk. Et mekanisk sikkert stik kan hjælpe med at opretholde pålidelige forbindelser under kontinuerlig drift.

Emballeringsmaskiner

Emballeringsudstyr afhænger af nøjagtig detektering af produkter, positioner, beholdere og maskintilstande. M12 sensorforbindelser kan forenkle ledningsføring mellem sensorer og automatiseringskontrolsystemer.

Fødevareforarbejdning

Vaskmiljøer kræver stik med passende miljøbeskyttelse. En IP67-klassificeret M12-forbindelse kan overvejes, hvor støv- og fugtbestandighed er påkrævet, forudsat at hele installationen er designet og vedligeholdt hensigtsmæssigt.

Smart fremstilling og IO-Link

IO-Link-aktiverede sensorer kan levere procesdata og diagnostik ud over konventionelle sensorsignaler. En passende skærmet 4-benet M12-konfiguration kan give et praktisk interface til disse tilsluttede enheder.

Hvordan skal du vælge det rigtige M12-sensorstik?

Valg af et M12-stik bør begynde med sensorens elektriske og mekaniske krav i stedet for blot at vælge den billigste løsning.

1. Bekræft pin-antallet.Bestem, hvor mange strøm-, signal-, kommunikations- og hjælpeforbindelser, der kræves.
2. Kontroller spændings- og strømkrav.Sørg for, at den valgte konfiguration giver tilstrækkelig elektrisk kapacitet til applikationen.
3. Vælg kodningstype.A-kodede M12-stik er almindeligvis forbundet med sensor- og aktuatorapplikationer.
4. Vurder miljøforhold.Overvej vand, støv, olie, kemikalier, temperatur, vibrationer og udendørs eksponering.
5. Afgør, om afskærmning er påkrævet.Afskærmede versioner kan være fordelagtige til EMI-følsomme analoge og digitale kommunikationsapplikationer.
6. Vælg det passende kabel.PUR kan være fordelagtig i krævende industrielle miljøer, mens PVC kan passe til mindre aggressive applikationer.
7. Angiv stikretningen.Lige og retvinklede designs kan hjælpe med at optimere kabelføring og tilgængelig installationsplads.

For IO-Link-applikationer er den 4-benede A-kodede konfiguration et almindeligt valg. Hvor kabelføringer, elektromagnetiske forhold eller maskinbevægelse er krævende, bør kabelkonstruktionen og afskærmningen vurderes sammen med selve stikket.

Hvad gør Reunions M12-løsning til et praktisk valg?

Genforening kombinerer konnektorfremstilling, kabelbearbejdning, samling og elektrisk test i en integreret produktionsproces. Denne tilgang giver større kontrol over kritiske produktionsstadier, fra præcisionsbearbejdning og selektiv plettering til sprøjtestøbning og endelig inspektion.

Virksomhedens M12-stikproduktion inkluderer automatiseret samling og 100 % elektrisk verifikation, der dækker kontinuitet, isolationsmodstand og dielektrisk modstand. Batch miljøtest bruges også til parametre som IP67 tætning og salttågebestandighed.

For OEM'er og systemintegratorer kan tilpasning strække sig ud over stikkroppen. Tilgængelige muligheder omfatter:

• 2- til 17-bens konfigurationer
• Tilpassede kabellængder fra 0,2 m til 20 m
• PUR eller PVC kabelkapper
• Lige eller retvinklede konfigurationer
• Panelmonteret eller kabelmonteret design
• Afskærmet eller uskærmet konstruktion
• Lodde-, krympe-, dyppelodde- eller flyvende blyafslutning
• Brugerdefineret kabelmærkning og emballage

For købere, der vurderer leverandører, kan kvalitetssystemer og sporbarhed være lige så vigtigt som stikkets fysiske specifikationer. Reunion oplyser, at dets produktion opererer under ISO 9001, ISO 14001 og ISO 13485 ledelsessystemer med RoHS-kompatible materialer og bevaret inspektionsdokumentation.

Ofte stillede spørgsmål

1. Hvad bruges en M12-serie industrisensorkonnektor hovedsagelig til?

Et M12-sensorstik bruges hovedsageligt til at forbinde industrielle sensorer med styresystemer, PLC'er, I/O-moduler og automationsudstyr. Typiske applikationer omfatter nærhedssensorer, fotoelektriske sensorer, tryksensorer, temperatursensorer og IO-Link-enheder.

2. Hvilken M12-konfiguration bruges almindeligvis til IO-Link?

En 4-benet A-kodet M12-konfiguration bruges almindeligvis til IO-Link-sensorapplikationer. Et typisk arrangement giver strømforbindelser og C/Q-kommunikationslinjen. Afskærmede versioner og passende industriel kabelkonstruktion kan vælges, hvor elektromagnetisk interferens eller længere kabeltræk er problematiske.

3. Kan et M12 stik transmittere både strøm og data?

Ja. Afhængigt af pin-konfigurationen og applikationen kan en M12-forbindelse bære både strøm- og signal- eller kommunikationsfunktioner. For eksempel kan en 4-bens konfiguration understøtte strøm og IO-Link-data, mens versioner med højere pin-antal kan rumme yderligere signaler.

4. Er et M12-stik velegnet til våde eller støvede industrielle miljøer?

Passende designet og korrekt sammenkoblede M12-stik kan give stærk miljøbeskyttelse. Reunions sensorkonnektorserie er klassificeret IP67 i sammenkoblet tilstand, hvilket gør den velegnet til mange støvede, våde, udendørs og vaskerelaterede applikationer. Den komplette installation skal altid vurderes for de faktiske miljøforhold.

5. Hvilke kabelmuligheder er tilgængelige for tilpassede M12-samlinger?

Kundetilpassede samlinger kan leveres med forskellige kabellængder, PUR- eller PVC-kapper, lige eller retvinklede konnektorkonfigurationer, afskærmningsmuligheder og enkelt- eller dobbeltendede kabelsamlinger. Dette gør det muligt at tilpasse forbindelsen til forskellige maskinlayouts og sensorinstallationskrav.

Konklusion

Et pålideligt sensornetværk starter med pålidelige fysiske forbindelser. Det rigtige M12-stik kan give sikker mekanisk sammenkobling, miljøbeskyttelse, lav kontaktmodstand, fleksibel signalkapacitet og kompatibilitet med moderne automatiseringsarkitekturer. Med flere benkonfigurationer, skærmede muligheder, IP67-beskyttelse og tilpassede kabelsamlinger kan Reunions M12-løsning understøtte en lang række industrielle sensingkrav. Hvis du planlægger et nyt sensorsystem eller udskifter eksisterende industrielle stik, kan du lære mere om M12-seriens industrielle sensorstik ogkontakt osfor teknisk vejledning, tilpassede specifikationer og et applikationsfokuseret tilbud.
