Artikeloversigt:DeS Series Metal Push-Pull Connectorkombinerer kompakt konstruktion, sikker push-pull-låsning, fuld EMC-afskærmning og fleksible kontaktkonfigurationer til udstyr, hvor forbindelsessikkerhed og begrænset installationsplads betyder noget. Udviklet afGenforening, serien er designet til medicinsk udstyr, test- og måleinstrumenter, bærbar teknologi og bærbare elektroniske systemer. Med skalstørrelser 0–2, flere kontaktmuligheder, mere end 5.000 parringscyklusser og et temperaturområde ned til -45°C giver det en praktisk balance mellem miniaturisering, holdbarhed og elektrisk ydeevne.
Indholdsfortegnelse
- Hvad er S Series Metal Push-Pull Connector?
- Hvad er de vigtigste fordele ved S-serien?
- Hvad er de vigtigste tekniske specifikationer?
- Hvor bruges S Series Metal Push-Pull Connector?
- Hvordan skal ingeniører vælge det rigtige stik?
- Hvordan kan S-serien tilpasses?
- Hvordan kontrollerer Reunion produktkvaliteten?
- Ofte stillede spørgsmål

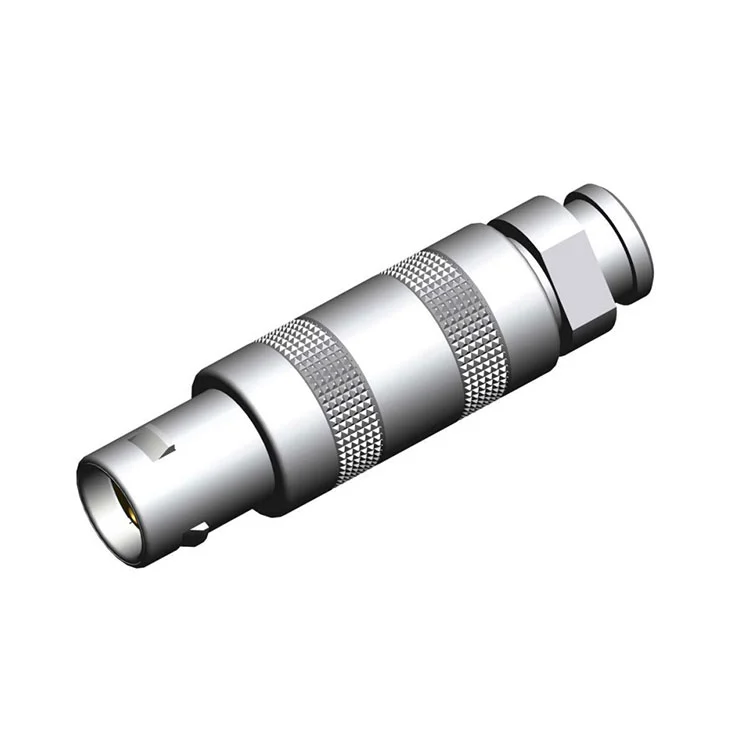

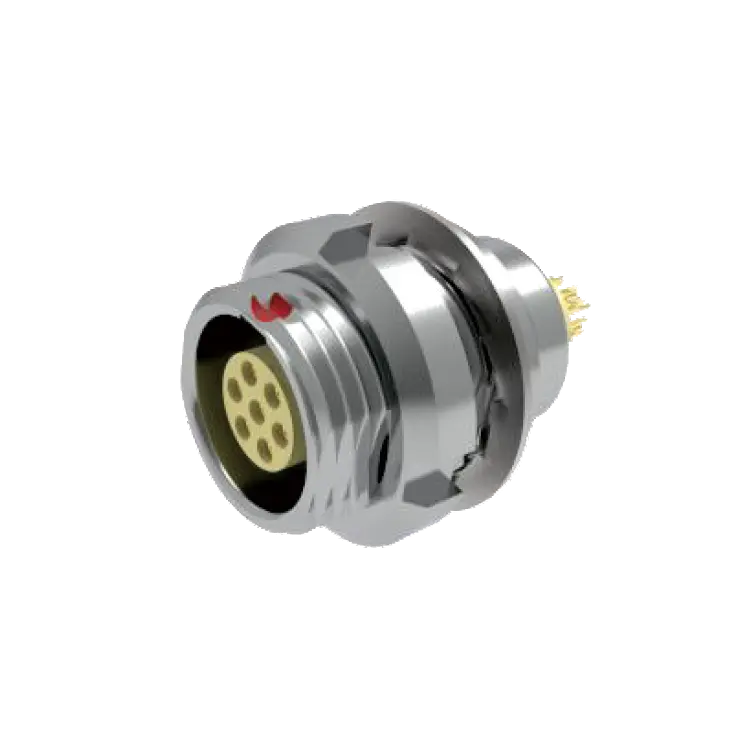

Hvad er S Series Metal Push-Pull Connector?
DeS Series Metal Push-Pull Connectorer et kompakt cirkulært stik udviklet til applikationer, der kræver pålidelige elektriske forbindelser i begrænsede installationsrum. I modsætning til konventionelle gevindforbindelser tillader dens push-pull selvlåsende mekanisme hurtig til- og frakobling, mens den giver taktil og hørbar feedback, når forbindelsen er korrekt tilkoblet.
Genforening positionerer S-serien til bærbart og pladsbegrænset udstyr, hvor stikstørrelse, mekanisk pålidelighed, afskærmning og brugervenlighed alle påvirker systemdesignet. Dens metalkonstruktion giver mekanisk styrke og 360-graders elektromagnetisk afskærmning, mens dens slanke profil hjælper med at minimere fremspring fra udstyrspanelet.
Serien fås i flere skalstørrelser og kontaktkonfigurationer. Afhængigt af konfigurationen kan ingeniører vælge lodde- eller PCB-terminering for at matche forskellige monteringskrav. Denne fleksibilitet gør stikket velegnet til både kompakte prototyper og volumenproduceret professionelt udstyr.
Hvad er de vigtigste fordele ved S-serien?
Valg af stik er sjældent baseret på en enkelt specifikation. For bærbar elektronik og professionelt udstyr skal designere typisk balancere installationsplads, forbindelsessikkerhed, signalintegritet, holdbarhed og fremstillingskrav. S-serien adresserer disse faktorer gennem flere designfunktioner.
Kompakt og let konstruktion
Det lavprofilerede design reducerer mængden af stikhus, der strækker sig ud over monteringsoverfladen. Dette er især værdifuldt i håndholdte instrumenter og kompakte chassis, hvor hver millimeter panelplads betyder noget.
Hurtig Push-pull-låsning
Den selvlåsende mekanisme understøtter hurtig enhåndsbetjening. Et hørbart klik og taktil feedback hjælper operatører med at identificere vellykket indgreb, hvilket er særligt nyttigt, når stik skal installeres i begrænsede eller visuelt begrænsede positioner.
360-graders EMC-afskærmning
Helmetalhuset giver kontinuerlig elektromagnetisk afskærmning omkring forbindelsesgrænsefladen. De offentliggjorte specifikationer indikerer mere end 60 dB dæmpning ved 100 MHz, hvilket gør serien velegnet til udstyr, hvor elektromagnetisk interferens kan påvirke følsomme signaler.
Høj parringsholdbarhed
S-serien er designet til gentagen tilslutning og frakobling med en nominel holdbarhed på mere end 5.000 parringscyklusser. Dette er vigtigt for testudstyr, medicinske instrumenter og bærbare systemer, der ofte serviceres eller omkonfigureres.
- Lav-profil panel installation
- Push-pull selvlåsende funktion
- Metalhus til elektromagnetisk afskærmning
- Flere skalstørrelser og kontaktkonfigurationer
- Mere end 5.000 parringscyklusser
- Driftstemperaturmuligheder fra -45°C til +125°C
Hvad er de vigtigste tekniske specifikationer?
Det er vigtigt at forstå de elektriske og mekaniske specifikationer, før du integrerer et cirkulært stik i et nyt produkt. Følgende specifikationer opsummerer den offentliggjorte konfiguration af S-serien.
| Parameter | S-seriens specifikation |
|---|---|
| Skal materiale | Messing, standard |
| Skalstørrelser | 0, 1 og 2 |
| Kontaktmuligheder | 2 til 6 ben på den refererede konfiguration; muligheder med højere tæthed kan være tilgængelige |
| Nuværende vurdering | 5A til 15A pr. kontakt, afhængig af kontaktmåler |
| Spændingsværdi | 200V til 500V AC/DC |
| Parringscyklusser | Mere end 5.000 operationer |
| Temperaturområde | -45°C til +125°C |
| EMI afskærmning | 360° metalafskærmning; >60 dB dæmpning ved 100 MHz |
| Beskyttelse mod indtrængen | IP50 standard |
| Saltspraymodstand | Mere end 72 timer |
| Kontakt modstand | ≤5 mΩ initial |
| Isoleringsmodstand | ≥5000 MΩ ved 500 VDC |
Faktiske klassifikationer skal altid verificeres i forhold til den specifikke konnektorkonfiguration, kontaktstørrelse, termineringsmetode og tilsigtede driftsbetingelser før den endelige produktkvalifikation.
Hvor bruges S Series Metal Push-Pull Connector?
Kombinationen af kompakte dimensioner, hurtig låsning, afskærmning og mekanisk holdbarhed gør S-serien velegnet til udstyr, der kræver hyppig tilslutning og samtidig bevare et lille samlet fodaftryk.
Medicinsk og diagnostisk udstyr
Bærbare ultralydssystemer, patientmonitorer, pulsoximetre, elektrokirurgisk udstyr og diagnostiske instrumenter kan drage fordel af kompakte stik, der forbliver sikre under udstyrsflytning og servicering. Stikpålidelighed er især vigtig, når elektriske signaler skal forblive stabile under gentagen brug.
Test- og måleudstyr
Håndholdte oscilloskoper, multimetre, logiske analysatorer, kalibreringsudstyr og miljøtestinstrumenter kræver ofte kompakte eksterne grænseflader. Push-pull-mekanismen kan forenkle hyppige forbindelsesændringer, mens metalskallen hjælper med at beskytte følsomme signaler mod elektromagnetisk interferens.
Bærbar og bærbar teknologi
Industrielle eksoskeletter, bærbare overvågningssystemer, hovedmonteret udstyr og anden bærbar elektronik kan stå over for strenge plads- og vægtbegrænsninger. Et slankt cirkulært stik giver designere en anden mulighed, når konventionelle større grænseflader er uegnede.
Professionelt audiovisuelt udstyr
Bærbare optagere, broadcast-kameraer, trådløse sendere og relateret professionelt udstyr kan kræve stik, der kan modstå gentagen håndtering. En hurtiglåsende grænseflade kan forbedre feltanvendeligheden uden at være afhængig af en langvarig gevindparringsproces.
Hvordan skal ingeniører vælge det rigtige stik?
Valg af et stik bør begynde med de faktiske elektriske, mekaniske, miljømæssige og installationskrav til udstyret i stedet for blot at vælge den mindste tilgængelige model.
- Bestem kontaktkravet:Identificer antallet af nødvendige strøm- og signalkredsløb, og lad tilstrækkelig plads til fremtidige designændringer.
- Tjek elektriske klassifikationer:Sammenlign driftsspænding og strøm med stikkets nominelle værdier under hensyntagen til kontaktmåler og temperatur.
- Vurder ledig plads:Bekræft skalstørrelse, paneludskæring, konnektordybde, kabelføring og frigang omkring sammenkoblingsgrænsefladen.
- Overvej parringsfrekvens:For ofte serviceret udstyr skal stik, der er designet til gentagne parringscyklusser, prioriteres.
- Gennemgå miljøforhold:Temperatur, vibrationer, stød, fugtighed, korrosion og elektromagnetisk interferens kan alle påvirke valget af stik.
- Definer opsigelsesmetoden:Beslut om lodde-, PCB- eller kabelsamlingsafslutning passer bedst til fremstillingsprocessen.
Til OEM-projekter er det også nyttigt at evaluere stikket sammen med kabelsamlingen, bagskal, trækaflastning, panelstruktur og ledningsskema. Denne tilgang reducerer integrationsproblemer i senere produktionsfaser.
Hvordan kan S-serien tilpasses?
Forskellige udstyrsplatforme kræver ofte forskellige konnektorkonfigurationer. Reunion tilbyder tilpasningsmuligheder, der gør det muligt at tilpasse S-serien til specifikke mekaniske krav og krav til kabelsamling.
| Tilpasningsområde | Tilgængelige muligheder |
|---|---|
| Skalfinish / farve | Sølv, sort eller udvalgte RAL-farver |
| Kontakt Plating | Guld, sølv eller tin muligheder |
| Kabelmåler | 32AWG til 20AWG |
| Jakke materialer | PVC, PUR, silikone eller PTFE |
| Laser mærkning | Logo, varenummer, stregkode eller anden identifikation |
| Emballage | Antistatiske rør, tape-and-reel og tilpasset mærkning |
Brugerdefinerede kabelsamlinger kan også leveres med udvalgte længder, målere, afskærmningskonfigurationer og overstøbte trækaflastningsstøvler. Dette kan forenkle indkøb ved at give en OEM mulighed for at købe et stik og en klar til installation kabelsamling som én integreret komponent.
Hvordan kontrollerer Reunion produktkvaliteten?
For professionelle stik er ensartet fremstilling lige så vigtig som det grundlæggende produktdesign. Reunion oplyser, at dets produktionsproces dækker præcisionsbearbejdning, overfladebehandling, kontaktstempling og plettering, indsatsstøbning, montering, elektrisk test, mekanisk test og emballering.
Kritiske produktionsdimensioner styres gennem præcisionsbearbejdning og procesovervågning. Færdige produkter gennemgår elektrisk og mekanisk inspektion, herunder kontaktmodstand, isolationsmodstand, dielektrisk modstand, kontinuitet, sammenkoblingskraft og visuelle kontroller.
Ifølge produktinformationen omfatter Reunions kvalitetssystem ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, UL-anerkendt status og RoHS-overholdelse. Virksomheden oplyser også, at S-seriens stik modtager 100 % elektrisk og mekanisk test før forsendelse.
For OEM-købere kan denne kombination af produktionskontrol, test, sporbarhed og tilpasningsstøtte være værdifuld, når konnektorydelsen direkte påvirker pålideligheden af det færdige produkt.
Ofte stillede spørgsmål
Hvad adskiller S-serien fra et konventionelt gevindstik?
Den største forskel er push-pull selvlåsende mekanisme. Det gør det muligt for operatøren at parre og frigøre stikket hurtigt uden at dreje en koblingsmøtrik, hvilket gør det særligt praktisk til bærbart udstyr, blind-parring situationer og applikationer, der kræver hyppige forbindelsesændringer.
Hvor mange parringscyklusser kan S-serien understøtte?
Den offentliggjorte specifikation angiver mere end 5.000 parringsoperationer. Den faktiske levetid kan afhænge af stikkonfigurationen, driftsmiljøet, sammenkoblingsforholdene og vedligeholdelsespraksis.
Er S-serien velegnet til medicinsk udstyr?
Ja. Serien er positioneret til medicinsk diagnose- og behandlingsudstyr, og Reunion oplyser, at dens kvalitetssystem inkluderer ISO 13485:2016. Den komplette færdige medicinske enhed forbliver dog ansvarlig for sine egne gældende lovgivnings- og sikkerhedskrav.
Kan Reunion levere tilpassede kabelsamlinger?
Ja. Kabelsamlinger kan tilpasses efter kabeltype, tykkelse, længde, afskærmning, kappemateriale og trækaflastningsdesign. Mulighederne omfatter PVC-, PUR-, silikone- og PTFE-kabelmaterialer med målere fra 32AWG til 20AWG.
Hvilket temperaturområde er tilgængeligt?
Det offentliggjorte standardområde er -45°C til +125°C. Ingeniører bør bekræfte temperaturklassificeringen af det nøjagtige stik, kontaktkonfiguration, kabel og samling, før det bruges i applikationer med ekstreme temperaturer.
Kan stikket tilpasses med et firmalogo eller varenummer?
Ja. Reunion viser lasergravering som en tilpasningsmulighed, så kunderne kan markere skallen med et logo, et varenummer, en stregkode eller andre identifikationsoplysninger.
Konklusion
S-seriens metal push-pull konnektor er designet til ingeniører, der har brug for en kompakt, sikker og holdbar forbindelsesløsning uden at ofre afskærmning eller service. Dens push-pull låsemekanisme, metalkonstruktion, flere skalstørrelser, fleksible termineringsmuligheder og mere end 5.000 parringscyklusser gør den velegnet til medicinsk udstyr, testinstrumenter, bærbar elektronik, bærbare systemer og professionelle audiovisuelle applikationer. Hvis du udvikler et nyt produkt eller leder efter et pålideligt erstatningsstik, kan du besøge Reunions S Series produktside for at gennemgå den tilgængelige konfiguration og kontaktmuligheder. For tilpassede specifikationer, kabelsamlinger, OEM-krav eller volumenkøb,kontakt osfor at diskutere din ansøgning med Reunions ingeniørteam og anmode om en passende løsning.
