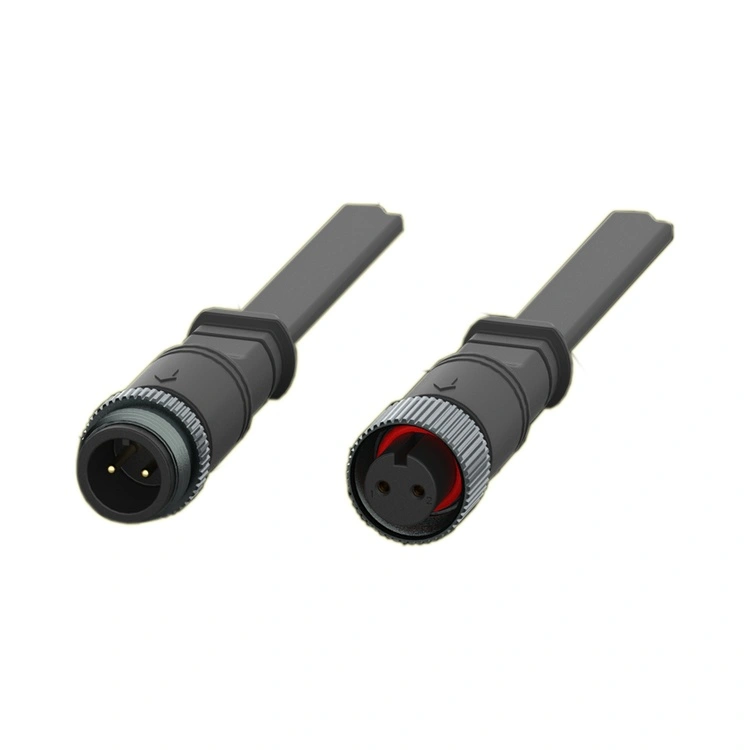

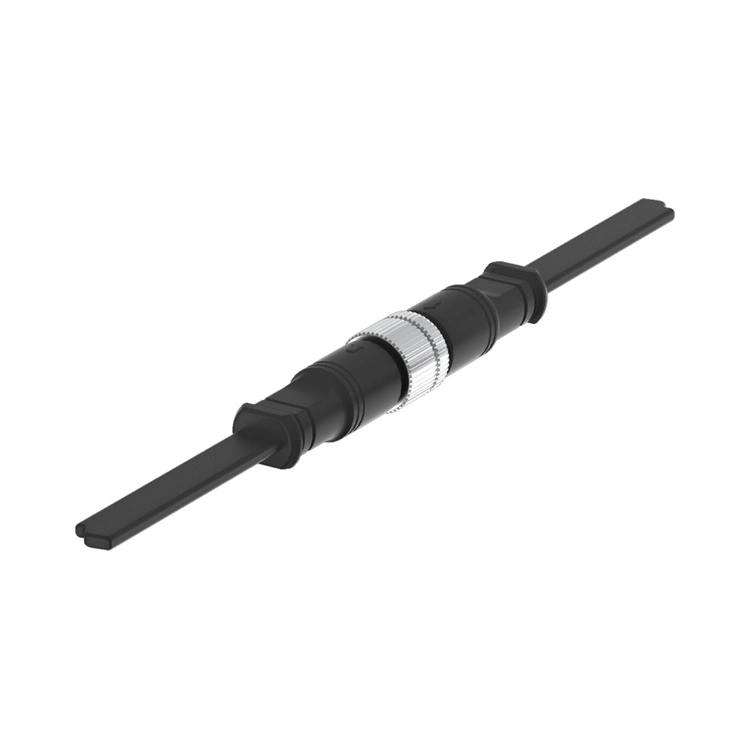

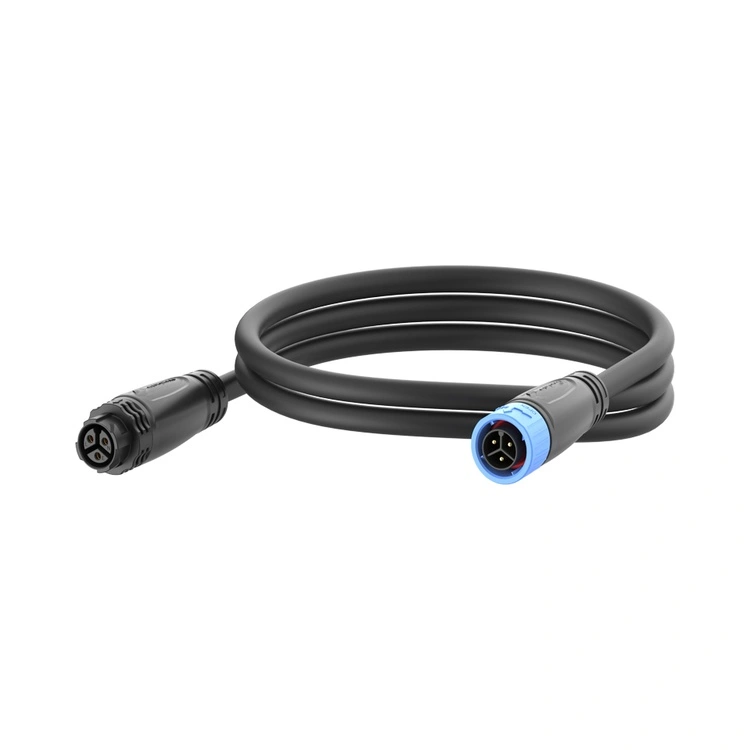

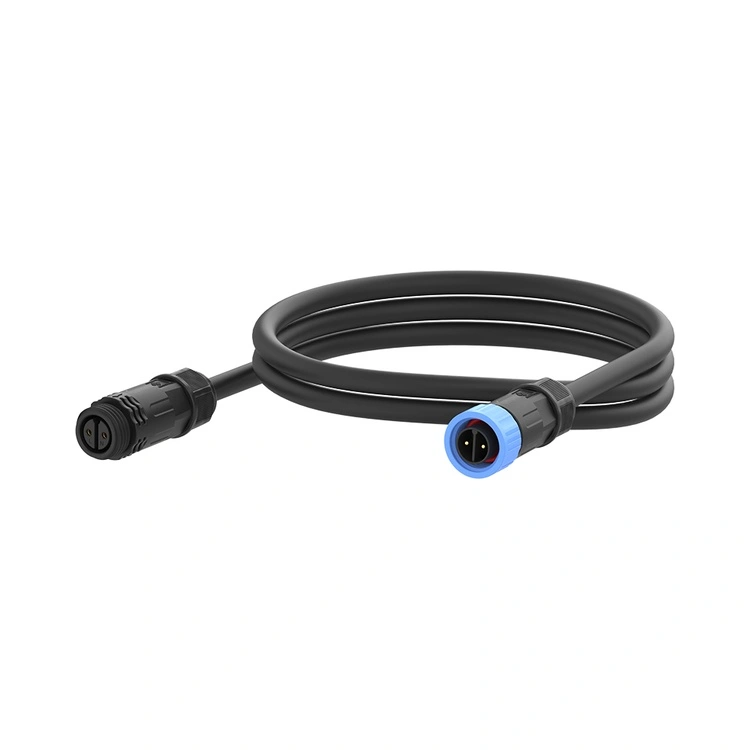

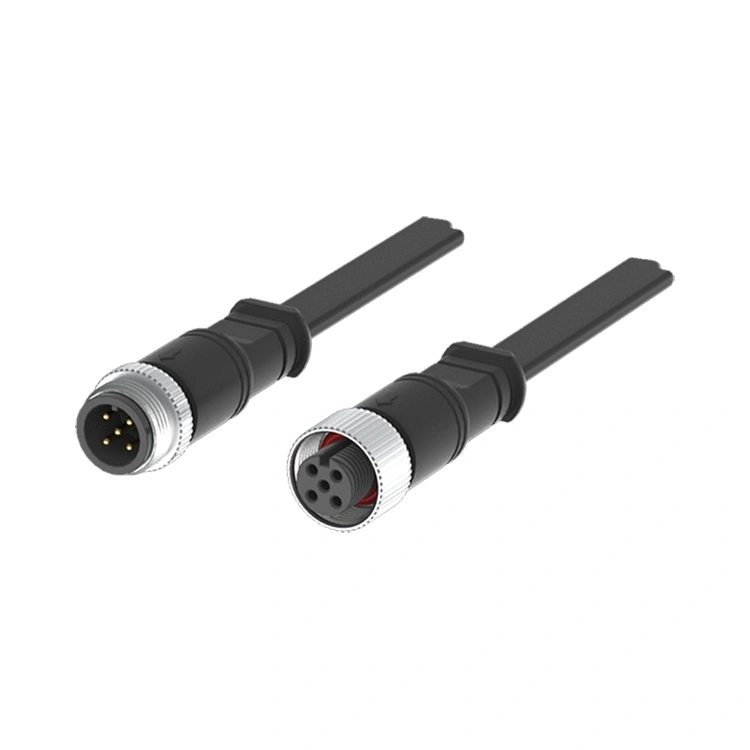

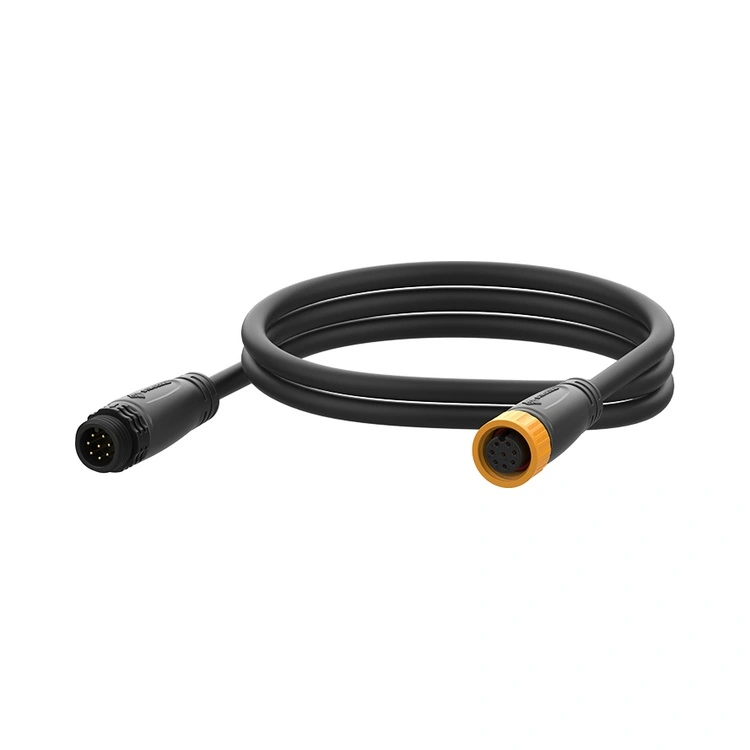

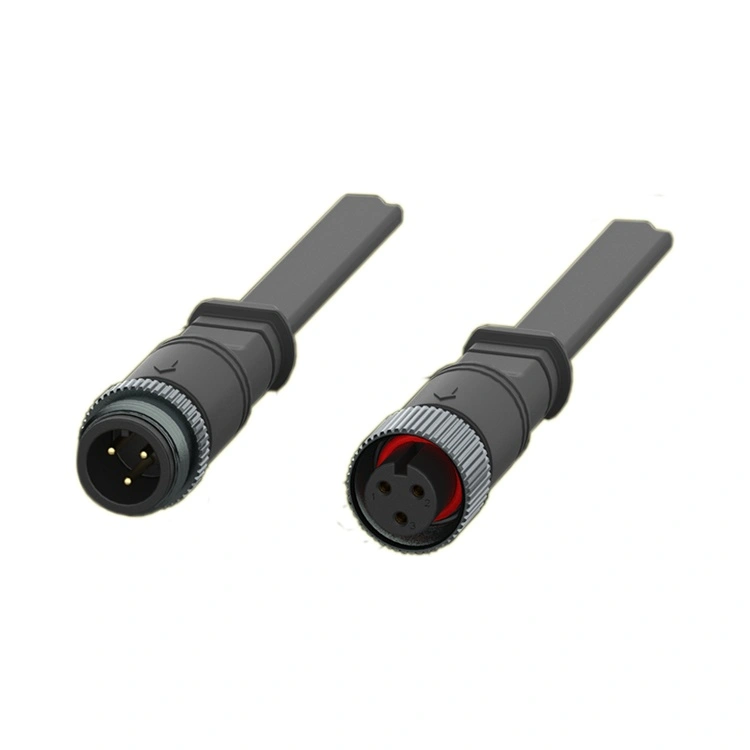

M16-seriens LED-lyskonnektor er Reunions specialiserede forbindelse til intelligente LED-belysningssystemer – fra gadelys med dæmpningskontrol til arkitektonisk belysning med farveskiftende muligheder. Dette gevindforsynede cirkulære stik kombinerer et robust 16 mm interface med IP67/IP68 tætning, hvilket gør det velegnet til udendørs installationer, hvor både strøm- og signalintegritet er afgørende.
Tilgængelig i 2- til 8-bens konfigurationer, inklusive nøglehybrid-versionen med 2+4 ben (2 strømben + 4 signalben), understøtter M16-serien både højstrøms strømforsyning (op til 15A) og lavspændingskontrolsignaler (DALI, DMX, 0-10V dæmpning eller RS-485) i et enkelt kompakt stik.
Huset er konstrueret af højtemperatur termoplast med fremragende vejrbestandighed, mens kontakter er bearbejdet af messing med selektiv guldbelægning for at sikre lav og stabil kontaktmodstand. Reunion fremstiller M16-serien gennem en vertikalt integreret proces - fra præcisionsbearbejdning og sprøjtestøbning gennem automatiseret montage og 100 % elektrisk test.
Tilgængelig i panelmonterede og kabelmonterede versioner med lodde- eller PCB-afslutninger, tilpasser M16-serien sig til forskellige armaturdesigns. For ingeniører, der designer tilsluttede belysningssystemer til smarte byer, tunneler eller sportsstadioner, giver dette stik en pålidelig, vejrforseglet sammenkobling, der reducerer kabelantallet og forenkler installationen.
| Feature | Fordel |
| IP67/IP68 Miljøtætning | Tåler støv, regn og midlertidig nedsænkning - pålidelig til udendørs gadebelysning, tunnelbelysning og sportsstadioner. |
| Hybrid 2+4 ben konfiguration | Kombinerer 2 strømben (10A) og 4 signalben (3A) i ét stik—reducerer kabelantal og forenkler armaturledninger. |
| Effekt nominelle op til 15A | Håndterer højeffekt LED-belastninger – velegnet til gadelys, projektører og stadionbelysning. |
| Signalvenligt design | Separate strøm- og signalkontakter forhindrer interferens |
| Gevindlåsemekanisme | Vibrationsbestandig parring - forhindrer løsne fra vind, trafikvibrationer og termisk cykling. |
| Kontakter i forgyldt messing | Lav kontaktmodstand (≤3mΩ) og korrosionsbeskyttelse – opretholder ensartet LED-driver og styresignalydelse. |
| -40°C til +105°C Drift | Bredt temperaturområde dækker ekstreme udendørsforhold - fra arktiske vintre til ørkensommere. |
| Muligheder for flere ben (2-8 ben) | Understøtter enkle armaturer med kun strømforsyning og komplekse flerkanals farveskiftende armaturer. |
| Parameter | 2-benet | 3-benet | 4-benet | 5-benet | 6-benet | 7-benet | 8-benet | 2+4-benet |
| Spændingsværdi | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Nuværende vurdering | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Trådsektion | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Driftstemperatur:-40°C ~ +105°C
Beskyttelsesvurdering:IP67 / IP68 (sammenkoblet)
Husmateriale:Højtemperatur termoplast
Kontaktmateriale:Forgyldt kobberlegering
Kontaktmodstand:≤3mΩ
Parringscyklusser:≥500
Brandbarhedsvurdering:UL 94 V-0
Alle materialer er i overensstemmelse med RoHS
Smart gadebelysning– Centraliserede dæmpnings- og overvågningssystemer med DALI eller 0-10V styring.
Tunnel belysning– Kraftige armaturer med dæmpning og fejlrapportering.
Arkitektonisk og facadebelysning– RGB og tunable-white-systemer, der kræver DMX-kontrol.
Stadion- og sportsbelysning– Højeffektprojektører med dæmpning og kontrol på stedet.
Industriel High-Bay belysning– Lager- og fabriksbelysning med bevægelsessensor og dagslyshøst.
Marine & Offshore belysning– Korrosionsbestandige armaturer til skibe og offshore platforme.
Solcelledrevet belysning– Off-grid systemer med batteristyring og dæmpning.
Singapores Land Transport Authority var ved at opgradere 25.000 gadelys til smarte LED-armaturer med centraliseret dæmpning og fejlrapportering via DALI-protokol. Projektet krævede stik, der var i stand til at bære både strøm- og DALI-kontrolsignaler i et enkelt kabel - hvilket reducerede installationens kompleksitet og kabelomkostninger. Reunion leverede M16-serien med 2+4 hybridkonfiguration (2 strømben til LED-driver, 4 signalben til DALI), IP67-forsegling og præmonterede PUR-kabelnet.Der blev leveret over 25.000 stik på tværs af projektet. Efter 2 års drift i Singapores tropiske klima (høj luftfugtighed, kraftig regn), rapporterede projekteten stikfejlsrate på 0,01 %. Kunden krediterede 2+4 hybriddesignet for at muliggøre en enkeltkabelinstallation, hvilket reducerede ledningstiden med 35 % sammenlignet med tidligere separate strøm-/signalinstallationer.
| Certificering | Omfang |
| ISO 9001:2015 | Kvalitetsstyring – design, produktion og eftersalgsservice. |
| ISO 14001:2015 | Miljøstyring – verificeret affaldsreduktion og bæredygtig praksis. |
| ISO 13485:2016 | Kvalitetsstyring af medicinsk udstyr—gælder for M16 brugt i diagnostisk eller overvågningsudstyr. |
| UL anerkendt | Sikkerhedscertificering på komponentniveau til nordamerikanske markeder. |
| RoHS | Begrænsning af farlige stoffer – overensstemmelse med EU-direktiv. |
Reunions M16 LED-konnektorproduktionslinje fungerer under streng proceskontrol. IP67 forsegling er verificeret på hver produktionsbatch gennem faktisk nedsænkningstest. Testoptegnelser, materialecertifikater og inspektionsrapporter opbevares for hver batch, hvilket understøtter dine kvalitetsaudits og krav til kundedokumentation.
2+4 hybrid-konfigurationen er specielt værdifuld forsmarte LED-lyssystemer hvor både strøm- og styresignaler er påkrævet:
2 strømben levere høj strøm (10A) ved 250V til LED-driveren.
4 signalstifter bære lavspændingskontrolsignaler (f.eks. DALI, DMX, 0-10V dæmpning eller RS-485 data).
Ved at kombinere begge dele i ét stik eliminerer du behovet for separate strøm- og signalkabler – hvilket reducerer installationstid, kabelomkostninger og panelplads. Dette er især værdifuldt for smart gadebelysning, hvor armaturerne ofte er placeret langt fra hinanden, og at køre et enkelt hybridkabel er væsentligt mere omkostningseffektivt end at køre separate strøm- og styrekabler.
Ja – 2+4 hybrid-konfigurationen giver4 uafhængige signalkontakter, hvilket gør det muligt at bære flere protokoller i samme stik. For eksempel:
DALI kræver 2 ledninger (data + jord).
DMX(RS-485) kræver 3 ledninger (data+, data-, jord).
0-10V dæmpning kræver 2 ledninger (dæmpet + jord).
Med 4 signalben kan du understøtte DALI (2 ben) + en ekstra kontrolkanal eller en fuld DMX-implementering (3 ben) + en ekstra. Til applikationer, der kræver flere signallinjer (f.eks. tunable-white + RGB-farvekontrol), anbefaler vi at bruge 5-, 6- eller 8-bens konfigurationer. Vores ingeniørteam kan hjælpe dig med at vælge den optimale pin-konfiguration til dine specifikke protokolkrav.
For at opnå og opretholde IP67/IP68 tætning i udendørs LED-installationer anbefaler Reunion:
Parringsmoment– Spænd koblingsmøtrikken med hånden, indtil O-ringen kommer i kontakt med paneloverfladen, og påfør derefter yderligere moment på0,6-0,8 Nmved hjælp af en momentnøgle. Overskrid ikke 1,0Nm.
O-ring inspektion– Udskift O-ringen, hvis deformation, revner eller hærdning er synlig.
Udskiftningsplan– For udendørs LED-installationer (daglig termisk cykling, UV-eksponering, regn), udskift O-ringe hvert 2.-3. år som en del af forebyggende vedligeholdelse.
Kabelbøjningsradius– Oprethold en minimum bøjningsradius på5× kabeldiameter ved stikindgangen for at forhindre belastning af kabeltætningen.
Kabelorientering– Ved udendørs installationer skal kabeludgangen vendes nedad for at forhindre, at vand samler sig nær tætningsgrænsefladen.
Rensning– Rengør stikkets ydre med mildt rengøringsmiddel og vand før gentilslutning for at forhindre snavs i at kompromittere forseglingen.
