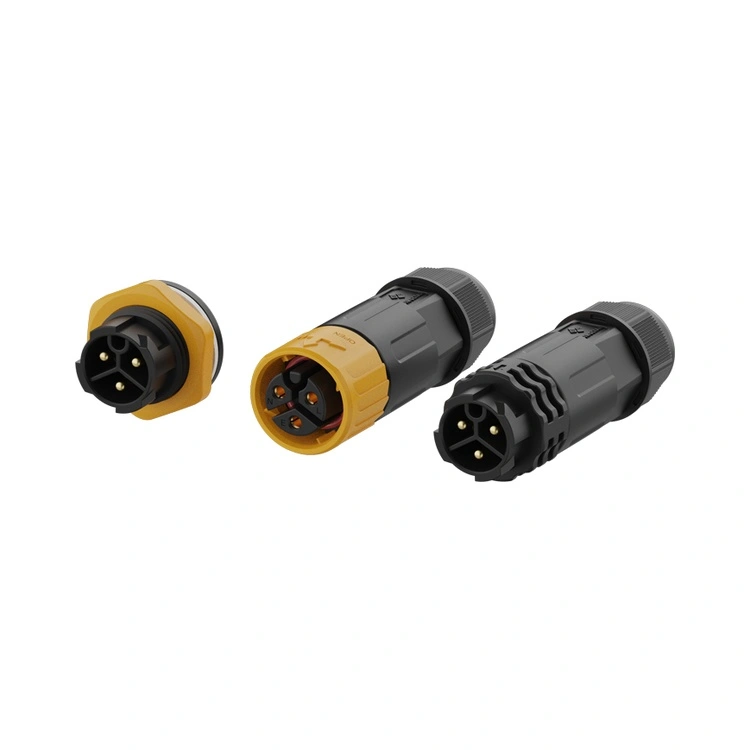

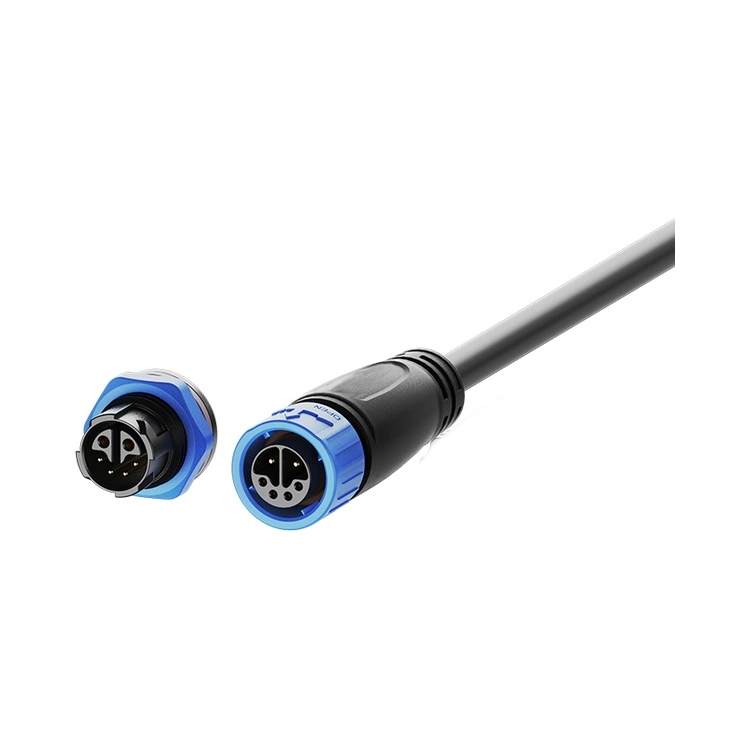

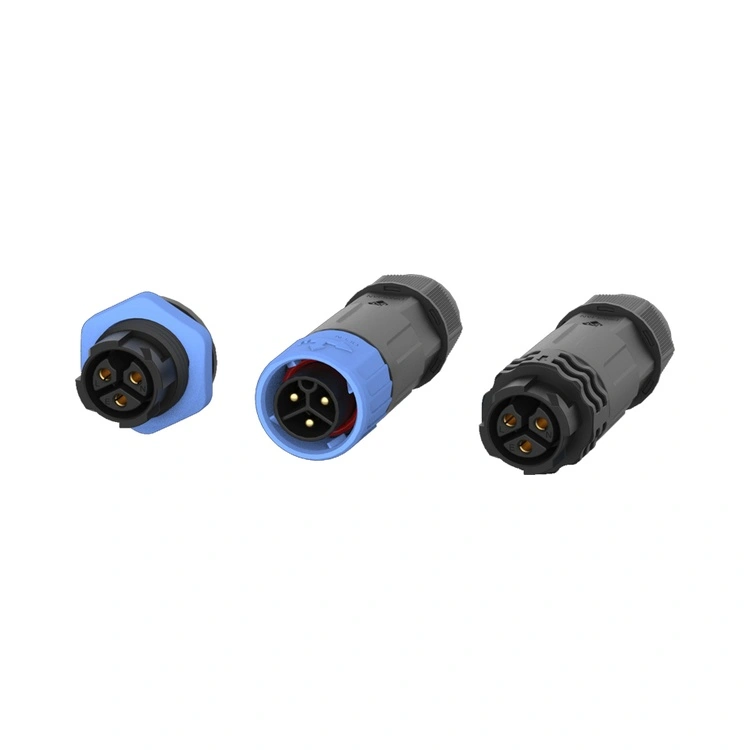

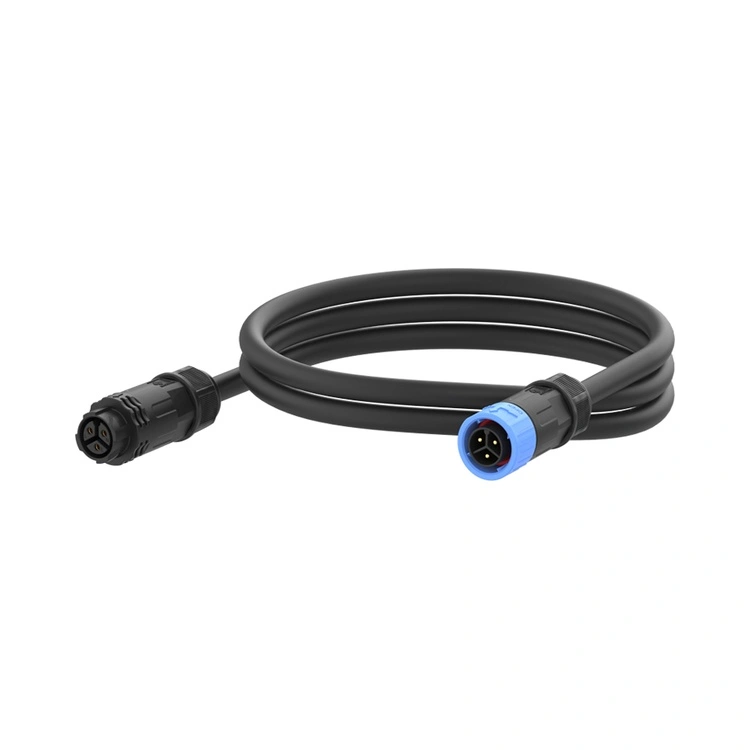

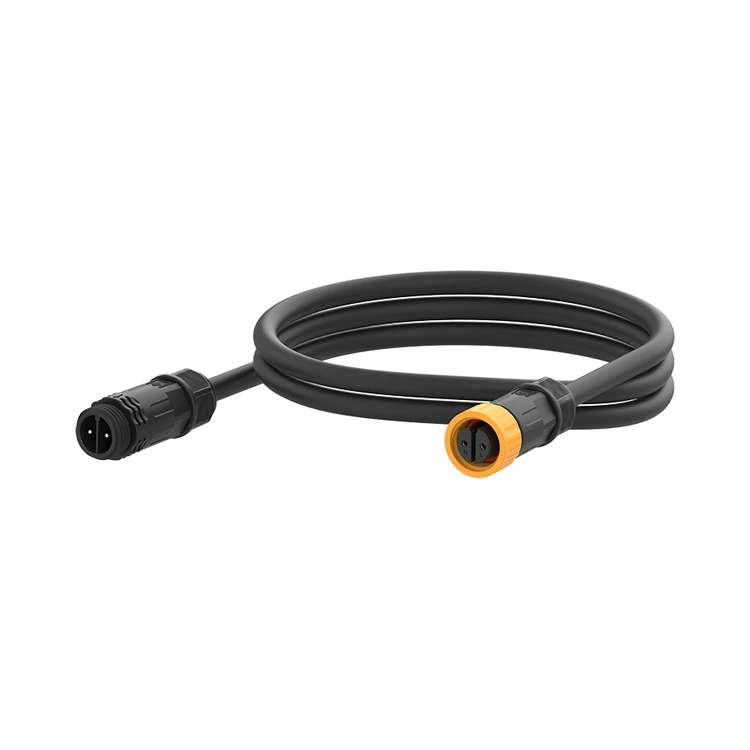

M16-seriens vandtætte stik er Reunions mellemklasse industrielle forbindelse, designet til at bygge bro mellem kompakte M12-stik og større M20/M25-strømstik. Certificeret til IP67/IP68 tætningsstandarder, denne gevindforsynede cirkulære konnektor kombinerer en robust 16 mm grænseflade med miljøbeskyttelse, der er velegnet til afvaskningsmiljøer, udendørs installationer og industrielt udstyr med moderate strømkrav.
Kontakter er bearbejdet af messing med selektiv guldbelægning, hvilket bibeholder lav og sobelkontaktmodstand over hundredvis af parringscyklusser. Reunion fremstiller M16-serien gennem en vertikalt integreret proces – fra præcisionsbearbejdning til automatiseret montage og 100 % elektrisk test. Tilgængelig i panelmonterede og kabelmonterede versioner, med lodde- eller PCB-afslutninger, tilpasser M16-serien sig til forskellige udstyrsdesigns. For ingeniører, der har brug for et stik, der tilbyder mere strømkapacitet end M12, men i en stadig kompakt formfaktor, giver dette stik en pålidelig, forseglet sammenkoblingsløsning.
| Feature | Fordel |
| IP67/IP68 Miljøtætning | Tåler støv, midlertidig nedsænkning og forlænget nedsænkning - pålidelig til nedvaskning, udendørs og marine installationer. |
| 2 til 8-pins konfigurationer | Understøtter enkle strømforbindelser, multi-signal og hybrid power-signal applikationer. |
| Hybrid 2+4 ben mulighed | Kombinerer strøm (2 ben, 10A) og signal (4 ben, 3A) i et enkelt stik – reducerer kabelantal og panelplads. |
| Nuværende klassifikationer op til 15A | Håndterer moderate strømbelastninger - velegnet til motorer, aktuatorer og LED-belysning. |
| Gevindlåsemekanisme | Vibrationsbestandig parring - forhindrer løsning fra maskinbevægelser og termisk cykling. |
| Kontakter i forgyldt messing | Lav kontaktmodstand (≤3mΩ) og korrosionsbeskyttelse – opretholder ydeevnen i fugtige omgivelser. |
| Højtemperatur PA66 hus | -40°C til +105°C drift — dækker ekstreme industrielle og udendørs temperaturer. |
| Parameter | 2-benet | 3-benet | 4-benet | 5-benet | 6-benet | 7-benet | 8-benet | 2+4-benet |
| Spændingsværdi | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Nuværende vurdering | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Trådsektion | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Driftstemperatur: -40°C ~ +105°C
Beskyttelsesklassificering: IP67 / IP68 (sammenkoblet)
Husmateriale: Højtemperatur termoplast
Kontaktmateriale: Forgyldt kobberlegering
Kontaktmodstand: ≤3mΩ
Parringscyklusser: ≥500
Brændbarhedsvurdering: UL 94 V-0
Alle materialer er i overensstemmelse med RoHS
| Aspekt | Reunion M16-serien | Premium europæiske M16 mærker | Lavpris umærket M16 |
| Pris | Volumenvenlig prissætning | 3-4× højere | Billigere på forhånd |
| Forseglingsbedømmelse | IP67/IP68 – standard | IP67 typisk | Ubekræftede påstande |
| Nuværende vurdering | Op til 15A | Op til 15A typisk | Variabel |
| Pin-indstillinger | 2~8 ben plus hybrid 2+4 ben | Begrænset udvalg | Ufuldstændig valg |
| 100% elektrisk test | Hver enhed | Prøvebaseret | Tilfældig eller ingen |
| Sporbarhed | ERP sporbar fra harpiks til færdigt stik | Ja | Ingen |
| Ledetid | 10-17 dage | 4-8 uger | Uforudsigelig |
| Tilpasning MOQ | Lav (100 stk.) | Høj (500+) | Udbydes ikke |
| Teknisk support | 24-timers svar fra 10-personers ingeniørteam | Godt men langsommere | Begrænset |
| ISO-certificeringer | 9001, 14001, 13485 | Normalt 9001 | Typisk ingen |
| Certificering | Omfang |
| ISO 9001:2015 | Kvalitetsstyring – design, produktion og eftersalgsservice. |
| ISO 14001:2015 | Miljøstyring – verificeret affaldsreduktion og bæredygtig praksis. |
| ISO 13485:2016 | Kvalitetsstyring af medicinsk udstyr—gælder for M16 brugt i diagnostisk eller overvågningsudstyr. |
| UL anerkendt | Sikkerhedscertificering på komponentniveau til nordamerikanske markeder. |
| RoHS | Begrænsning af farlige stoffer – overensstemmelse med EU-direktiv. |
Reunions M16 produktionslinje opererer under streng proceskontrol. IP67/IP68 forsegling er verificeret på hver produktionsbatch gennem faktisk nedsænkningstest. Testoptegnelser, materialecertifikater og inspektionsrapporter opbevares for hver batch, hvilket understøtter dine kvalitetsaudits og krav til kundedokumentation.
2+4 hybrid-konfigurationen kombinerer to strømkontakter (10A, 250V) og fire signalkontakter (3A, 50V) i et enkelt konnektorhus. Dette design giver betydelige fordele:
Reducerer kabelantal – I stedet for at køre separate strøm- og signalkabler, bærer ét kabel begge.
Sparer panelplads – Én paneludskæring erstatter to.
Forenkler installationen – Ét stik til sammenkobling i stedet for to.
Typiske applikationer omfatter motordrev (strøm + encoder-feedback), LED-armaturer (strøm + DALI-styring) og industrielle sensorer, der kræver både strøm og data. Hvis din enhed kræver >4A for strøm og også bærer lavspændingssignaler, er 2+4 hybriden ofte den mest effektive løsning.
Begge klassifikationer er tilgængelige på det samme stikdesign, men den praktiske forskel er:
IP67 – Beskyttet mod midlertidig nedsænkning (1m i 30 minutter). Velegnet til de fleste udendørs- og afvaskningsopgaver.
IP68 – Beskyttet mod kontinuerlig nedsænkning (dybde og varighed specificeret af kunden). Velegnet til marine, nedsænkede sensorer og oversvømmelsestruede installationer.
Reunions standard M16 er IP67-klassificeret. Til IP68 bruger vi forbedrede O-ringsmaterialer og valgfri overstøbning. Angiv din forventede nedsænkningsdybde og varighed (f.eks. "IP68, 2m i 24 timer"), og vores ingeniørteam vil bekræfte egnetheden.
For at opnå og vedligeholde IP67-tætning anbefaler Reunion:
Sammenkoblingsmoment – Spænd koblingsmøtrikken med hånden, indtil O-ringen kommer i kontakt med paneloverfladen, og påfør derefter yderligere moment på 0,6-0,8 Nm ved hjælp af en momentnøgle. Overskrid ikke 1,0Nm.
O-ringsinspektion – Udskift O-ringen, hvis deformation, revner eller hærdning er synlig.
Udskiftningsplan – årligt til daglige afvaskningsapplikationer; hvert 2.-3. år til standard industrimiljøer.
Kabelbøjningsradius – Oprethold minimum 5× kabeldiameter ved stikindgangen.
Orientering – Til udendørs/vaskeapplikationer skal du orientere kabeludgangen nedad.
