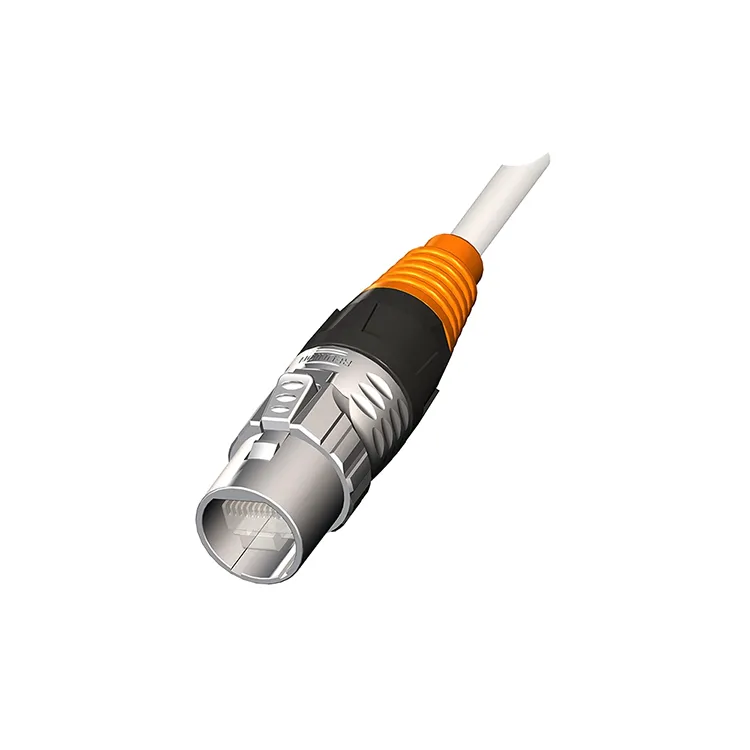

Artikeloversigt:Efterhånden som industrielle Ethernet-netværk bliver stadig vigtigere inden for automatisering, maskinsyn, overvågning, LED-systemer og smart udstyr, påvirker konnektorernes pålidelighed direkte dataintegriteten og systemets oppetid.Genforening'sRJ45 signalstikkombinerer det velkendte RJ45-interface med industriel mekanisk beskyttelse, fleksible monteringskonfigurationer og pålidelig elektrisk ydeevne. Med understøttelse af datahastigheder op til 10 Gbps, CAT5e til og med CAT7-kabler, IP50/IP67-beskyttelsesmuligheder og mindst 2.000 parringscyklusser er den designet til applikationer, hvor almindelige kommercielle RJ45-stik muligvis ikke giver tilstrækkelig miljømæssig holdbarhed eller langsigtet stabilitet.
AnRJ45 signalstiker en Ethernet-forbindelseskomponent designet til at etablere en pålidelig fysisk forbindelse mellem netværksudstyr, kabler, kontrolsystemer og industrielle enheder. Mens konventionelle RJ45-stik er meget udbredt i kontorer og kommercielle netværk, udsætter industrielle applikationer ofte konnektorer for vibrationer, fugt, støv, temperaturændringer, gentagen sammenkobling og mekanisk belastning.
Af denne grund lægger industrielle RJ45-designs typisk større vægt på mekanisk beskyttelse, låsemekanismer, tætning, materialevalg og langsigtet elektrisk stabilitet. Reunions løsning kombinerer standard RJ45-grænsefladen med industriorienteret konstruktion til applikationer, herunder fabriksautomation, maskinsyn, udendørs overvågning, LED-skærme og industrielle kommunikationssystemer.
Konnektoren understøtter Ethernet-kommunikation på tværs af netværk såsom PROFINET, EtherNet/IP, EtherCAT og standard TCP/IP. Afhængigt af konfigurationen kan den også leveres med kabelmontering, panelmontering eller PCB-montering, hvilket gør det nemmere for ingeniører at integrere stikket i forskellige udstyrsstrukturer.
Ethernet-netværk, der bruges i industrielle miljøer, har andre krav end typiske kontornetværk. Et stik installeret i et kontrolleret IT-rum kan sjældent støde på vand, olie, vibrationer, støv eller gentagne mekaniske bevægelser. Derimod kan en industriel kommunikationsgrænseflade installeres inde i styreskabe, robotceller, produktionsmaskiner, udendørs udstyr eller inspektionssystemer.
Et pålideligt industrielt stik bør derfor løse flere praktiske problemer:
Disse faktorer bliver særligt vigtige, når en Ethernet-forbindelse er ansvarlig for maskinstyring, dataudveksling i realtid, kamerakommunikation eller fjernovervågning af udstyr.
Et velkonstrueret industrielt stik skal balancere elektrisk ydeevne, mekanisk holdbarhed og installationsvenlighed. Reunions RJ45-signalstik indeholder flere funktioner beregnet til krævende Ethernet-applikationer.
| Feature | Genforening RJ45 signalstik | Teknisk fordel |
|---|---|---|
| Datahastighed | Op til 10 Gbps | Understøtter højhastigheds Ethernet-kommunikation |
| Boliger | Zinklegering, PA6 valgfri | Giver mekanisk beskyttelse og konfigurationsfleksibilitet |
| Beskyttelse | IP50 / IP67 når sammenkoblet | Velegnet til forskellige miljøforhold |
| Parringscyklusser | ≥2.000 | Understøtter gentagen vedligeholdelse og udstyrsservice |
| Driftstemperatur | -40°C til +85°C | Velegnet til brede industrielle temperaturforhold |
| Kabeludgang | 180° lige / 90° retvinklet | Forbedrer installationsfleksibiliteten i kompakt udstyr |
| Afslutning | Loddekop eller IDC | Understøtter forskellige felt- og monteringskrav |
En bemærkelsesværdig designfunktion er det hurtigdrejbare låsesystem. Sammenlignet med en enkel friktionspasningsgrænseflade kan en dedikeret låsemekanisme give yderligere forbindelsessikkerhed, hvor vibrationer eller gentagne bevægelser forventes.
Valg af et Ethernet-stik bør begynde med netværkets elektriske og miljømæssige krav frem for udseendet alene. Ingeniører bør evaluere transmissionshastighed, impedans, kontaktmodstand, driftstemperatur, beskyttelsesniveau, kabelkompatibilitet og mekanisk konfiguration.
| Specifikation | Typisk genforeningsværdi | Hvorfor det betyder noget |
|---|---|---|
| Karakteristisk impedans | 100 Ω ± 5 % | Hjælper med at opretholde passende differentiel signaladfærd |
| Nuværende vurdering | 1,5 A pr. kontakt | Definerer mulighed for kontinuerlig kontaktstrøm |
| Spændingsværdi | 50 V | Definerer den specificerede arbejdsspænding |
| Kontakt modstand | ≤10 mΩ initial | Lav modstand understøtter stabil elektrisk kontakt |
| Isoleringsmodstand | ≥500 MΩ ved 500 VDC | Angiver isoleringsevne |
| Kabelkompatibilitet | CAT5e / CAT6 / CAT6a / CAT7 | Giver fleksibilitet til Ethernet-systemdesign |
| Driftstemperatur | -40°C til +85°C | Understøtter krævende temperaturmiljøer |
For højhastighedssystemer bør ingeniører også overveje indføringstab, returtab, kabelkonstruktion, afskærmningsstrategi, jording og den komplette transmissionskanal. Konnektorydeevne kan ikke evalueres uafhængigt af kablet, termineringsmetoden og netværksarkitekturen.
Genforening specificerer understøttelse af CAT5e-, CAT6-, CAT6a- og CAT7-kabler, inklusive flertrådede eller solide ledere i det angivne AWG 26-22-område. Dette gør det muligt at overveje stikket til både standard Ethernet-infrastruktur og industrielle kommunikationssystemer med høj ydeevne.
Ethernets alsidighed gør RJ45-grænseflader relevante på tværs af mange industrielle og kommercielle systemer. En robust version bliver især nyttig, når stikket skal modstå miljømæssige eller mekaniske belastninger.
Automatiserede produktionslinjer afhænger af kommunikation mellem PLC'er, controllere, sensorer, drev, industrielle computere og andet netværksudstyr. Et holdbart Ethernet-interface kan hjælpe med at opretholde stabile forbindelser under kontinuerlig drift.
Industrielle kameraer kan generere betydelige mængder billeddata. High-speed Ethernet-forbindelse er derfor vigtig for overførsel af inspektionsoplysninger mellem kameraer, industrielle computere og kontrolsystemer.
Udendørs overvågningsudstyr kan opleve regn, støv, temperaturvariationer og fysisk eksponering. Et passende IP-klassificeret stik kan give yderligere beskyttelse ved Ethernet-grænsefladen.
Store LED-skærme og professionelt lysudstyr kræver ofte pålidelig styring og datakommunikation. Et stik med fleksible kabeludgange og sikker låsning kan forenkle installationen i udstyr med begrænset plads.
Styreskabe kan indeholde flere kommunikationsgrænseflader i et begrænset område. Panelmonterede og PCB-monterede konfigurationer giver yderligere integrationsmuligheder for udstyrsproducenter og systemintegratorer.
Når købere køber et industrielt Ethernet-stik, bør de definere applikationen, før de sammenligner individuelle produkter. Følgende tjekliste kan hjælpe med at indsnævre udvalget:
For skræddersyede projekter skal købere også angive forventede ordremængder, kabellængde, konnektororientering, mærkningskrav, præferencer for husmaterialer og installationsbegrænsninger. Disse detaljer gør det muligt for leverandøren at anbefale en konfiguration i stedet for blot at tilbyde en standardkatalogdel.
Genforening er en Kina-baseret konnektorproducent med erfaring inden for strøm, signal, industriel automation, vandtæt stik og kabelsamlingsprodukter. Dens fremstillingsmuligheder omfatter konnektordesign, sprøjtestøbning, lodning, ledningsskæring og afisolering, samling og kabelsamling.
For RJ45-produktlinjen oplyser Reunion, at hver enhed gennemgår elektrisk test før forsendelse. Virksomheden leverer også kabelmonterings-, panelmonterings- og PCB-monteringskonfigurationer sammen med lige og retvinklede kabeludgange. Disse muligheder kan være nyttige for OEM'er og systemintegratorer, der udvikler udstyr med forskellige mekaniske layouts.
Genforenings bredere produktionsvirksomhed omfatter et produktionsanlæg på cirka 4.000 kvadratmeter, omkring 150 ansatte og 10 produktionslinjer. Dets R&D-team omfatter mere end 10 erfarne ingeniører, mens virksomheden rapporterer mere end 30 skræddersyede projekter årligt. Virksomheden oplyser også, at dets kvalitetssystem inkluderer ISO 9001, ISO 14001 og ISO 13485 certificeringer, med yderligere overensstemmelsesdokumentation såsom RoHS og REACH tilgængelig for relevante produkter.
For købere, der vurderer en leverandør af signalstik, kan disse produktions- og ingeniørevner overvejes sammen med produktspecifikationer, testprocedurer, tilpasningskrav og leveringsforventninger.
Genforening RJ45-signalstikket er specificeret til datatransmission op til 10 Gbps, når det bruges med passende CAT6a- eller CAT7-kabler og kompatibelt netværksudstyr. Den faktiske systemydelse afhænger af den komplette Ethernet-kanal, inklusive kabel, terminering og aktive enheder.
Udvalgte konfigurationer giver IP67-beskyttelse, når de er parret, hvilket gør dem velegnede til applikationer, hvor beskyttelse mod støv- og vandeksponering er påkrævet. Den komplette installation skal stadig evalueres for kabelindføring, sammenkoblingstilstand, kabinetdesign og miljøeksponering.
Den specificerede kompatibilitet omfatter CAT5e-, CAT6-, CAT6a- og CAT7-kabler, der understøtter flertrådede eller solide ledere inden for det angivne AWG 26–22-område.
Det industrielle RJ45-signalstik er specificeret til mindst 2.000 parringscyklusser. Dette er især relevant for udstyr, der kræver periodisk vedligeholdelse, udskiftning, inspektion eller service i marken.
Ja. Afhængigt af projektets krav kan tilpasning omfatte konfiguration, kabellængde, mærkning, husmuligheder og andre mekaniske detaljer. Købere bør angive applikationsmiljø, kabelspecifikation, installationsmetode, mængde og påkrævet leveringsplan, når de anmoder om et tilbud.
En pålidelig Ethernet-forbindelse starter med at vælge et stik, der matcher de elektriske, mekaniske og miljømæssige krav til hele systemet. Til industriel automation, maskinsyn, overvågning, LED-udstyr og andre netværksenheder kan en RJ45-grænseflade i industriel kvalitet give den holdbarhed og installationsfleksibilitet, der er nødvendig ud over konventionel kontornetværkshardware.
Genforening kombinerer RJ45-kompatibilitet med muligheder for IP-beskyttelse, industriel temperaturydelse, flere monteringskonfigurationer, sikker låsning og højhastigheds Ethernet-transmission. Hvis du køber enRJ45 signalstikfor OEM-produktion, systemintegration eller masseindkøb skal du først gennemgå dine kabel- og miljøkrav og derefter diskutere den nødvendige konfiguration med ingeniørteamet.
Klar til at udvikle en pålidelig Ethernet-forbindelse til dit udstyr?Kontakt Reunion for tekniske specifikationer, tilpassede konfigurationer, prøvekrav og support til massekøb.kontakt osi dag for at diskutere dit RJ45-signalstikprojekt og modtage en løsning, der er skræddersyet til din applikation.
