Genforeningudvikler stikløsninger til applikationer, der kræver pålidelige elektriske forbindelser, bekvem betjening og kompakt integration. DeB Series Metal Push-Pull Connectorer et cirkulært stik designet omkring en push-pull selvlåsende mekanisme, der hjælper udstyrsproducenter med at etablere sikre forbindelser, mens det forenkler rutinemæssig sammenkobling og frakobling i industrielle, instrumenterings-, medicinske og andre elektroniske applikationer.
En B Series Metal Push-Pull Connector kombinerer et cirkulært metalhus med en push-pull låsemekanisme for at understøtte hurtige, sikre elektriske forbindelser. Afhængigt af den valgte konfiguration kan denne konnektorfamilie rumme flere kontaktarrangementer, forskellige monteringsstile og muligheder for lodde-, krympe- eller PCB-terminering. Disse egenskaber gør det værd at overveje for udstyr, der kræver gentagen tilslutning, pladsbesparende installation og pålidelig signal- eller strømtransmission. Denne artikel forklarer, hvordan stikket fungerer, dets vigtigste designfordele, anvendelsesscenarier, udvælgelseskriterier og kvalitetsovervejelser. Det skitserer også de tekniske oplysninger, som købere skal bekræfte med Reunion, før de specificerer et stik til et nyt design eller udskiftningsprojekt.

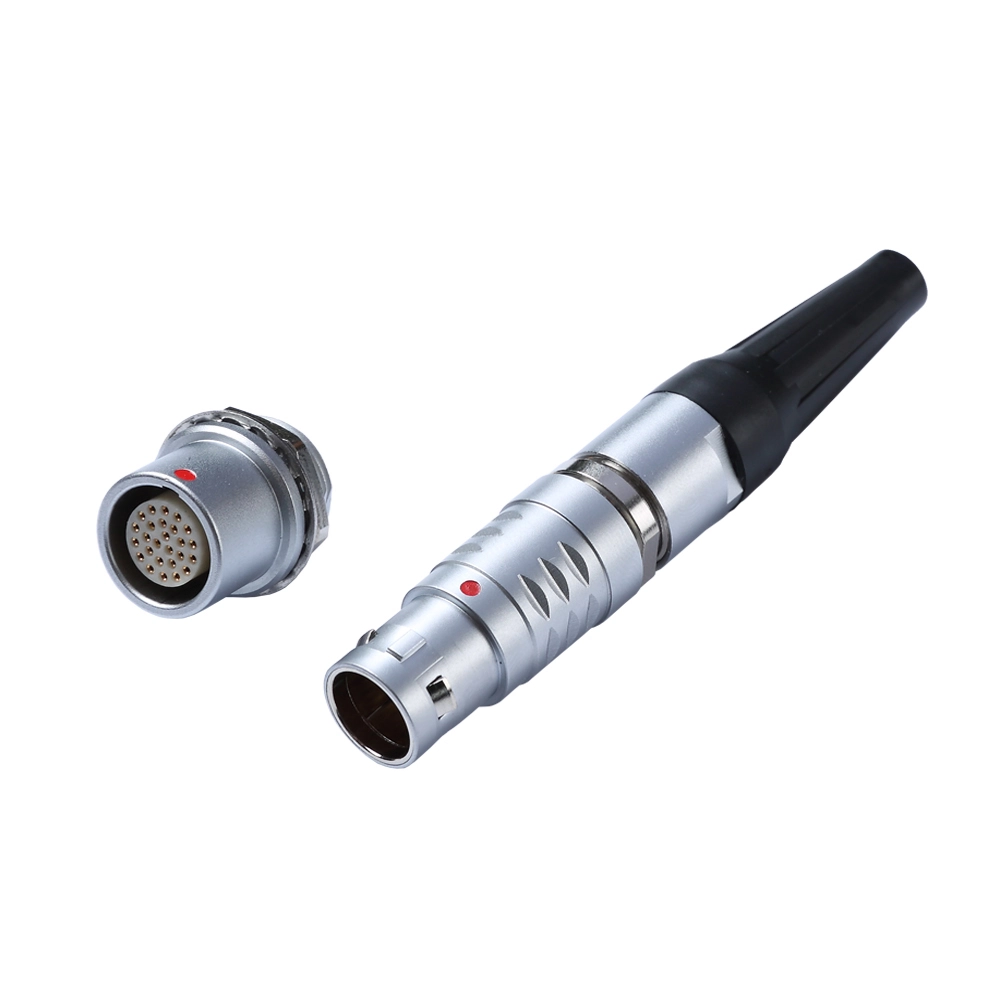

En B Series Metal Push-Pull Connector er et cirkulært elektrisk stik, der bruger en push-pull selvlåsende mekanisme til at forbinde og afbryde tilhørende komponenter. I modsætning til konventionelle gevindforsynede konnektorer, som typisk kræver rotationsstramning, giver et push-pull-design brugere mulighed for at etablere en forbindelse ved at indsætte stikket i dets kompatible stik. Låsemekanismen går i indgreb, når stikket er korrekt sammenkoblet og frigives gennem den angivne trækhandling.
Metalhuset giver en robust mekanisk grænseflade og kan bidrage til elektromagnetisk kompatibilitet, når stikkets afskærmningsstruktur er korrekt integreret i udstyret. Afhængigt af konfigurationen kan stikket understøtte elektrisk signaltransmission, strømforsyning eller en kombination af kredsløbskrav.
Genforenings B-serie produktinformation dækker flere stikstørrelser og konfigurationer. Tilgængelige muligheder kan omfatte lige eller vinklede konstruktioner, forskellige kontaktarrangementer og alternative termineringsmetoder. Købere bør konsultere den gældende produkttegning og -specifikation for at verificere de nøjagtige egenskaber af en valgt model.
For detaljeret produktinformation, besøg siden Reunion B Series Metal Push-pull Connector.
Push-pull-mekanismen er designet til at gøre elektriske tilslutningsoperationer ligetil uden at ofre sikkerheden af den sammenkoblingsgrænseflade. Dens drift kan forstås i tre trin.
Dette driftsprincip er især nyttigt i udstyr, der kræver hyppige forbindelsesændringer, vedligeholdelsesadgang eller drift i trange rum. Det kan reducere tiden brugt på gentagen forbindelseshåndtering sammenlignet med forbindelsessystemer, der kræver flere stramningstrin.
Låsemekanismen bør dog ikke behandles som en erstatning for korrekt installation. Kabelspænding, konnektorforskydning, inkompatible parringsdele og forkert håndtering kan stadig kompromittere forbindelsens ydeevne. Brugere bør følge producentens instruktioner for sammenkobling, frigørelse og kabelstyring.
Det selvlåsende design understøtter hurtig parring og bevidst frigivelse. Det er nyttigt, når operatører skal tilslutte eller afbryde elektriske kredsløb regelmæssigt uden at dreje en koblingsmøtrik gentagne gange.
Metalskallen giver en holdbar forbindelsesstruktur og kan understøtte afskærmningskontinuitet i passende designede systemer. Effektiv beskyttelse mod elektromagnetisk interferens afhænger af den komplette forbindelse, inklusive skalkontakt, kabelafskærmning, jording og installationskvalitet.
Forskellige udstyrsdesign kræver forskelligt antal elektriske kredsløb. B-serien inkluderer flere kontaktkonfigurationer, hvilket giver ingeniører mulighed for at vurdere muligheder i henhold til signalantal, strømkrav, tilgængelig plads og ledningsarkitektur. Det nøjagtige antal kontakter og deres elektriske værdier skal verificeres for den valgte model.
Afhængigt af produktkonfigurationen kan opsigelsesvalg omfatte:
Kontaktstil, lederstørrelse, monteringsværktøj og installationsplads bør evalueres sammen, før konnektoren specificeres.
Tastefunktioner hjælper med at guide stikket til den korrekte parringsretning. Dette kan reducere risikoen for forkert justering og forbedre samlingskonsistensen, især når udstyr indeholder flere lignende stik.
B Series Metal Push-Pull Connector kan overvejes til udstyr, der nyder godt af et kompakt cirkulært interface og bekvem forbindelseshåndtering. Faktisk egnethed afhænger af den valgte models elektriske, mekaniske og miljømæssige klassificeringer.
Til medicinske, sikkerhedskritiske eller andre regulerede anvendelser skal stikket opfylde kravene til det komplette udstyrsdesign. En konnektors generelle produktbeskrivelse fastslår ikke selvstændigt overensstemmelse med enhver applikationsspecifik standard.
At vælge et stik udelukkende baseret på udseende eller skalstørrelse kan føre til kompatibilitetsproblemer. Ingeniører og indkøbsteam bør evaluere de fulde elektriske og mekaniske krav, før de afgiver en ordre.
Identificer, hvor mange strøm- og signalkredsløb udstyret har brug for. Tillad den tilsigtede ledningsarkitektur, og bekræft, om den valgte indsats understøtter det påkrævede kontaktarrangement. Antag ikke, at stik med lignende ydre dimensioner har identiske indvendige layouts.
Kontroller den nominelle strøm og arbejdsspænding for den nøjagtige konnektorkonfiguration. Disse værdier kan variere med kontaktdiameter, kontaktantal, lederstørrelse, temperatur og driftsbetingelser. Den maksimale vurdering af én model bør aldrig anvendes automatisk på hele serien.
Vælg lodde-, crimp- eller PCB-terminering i henhold til udstyrsdesign og fremstillingsprocessen. Bekræft det nødvendige værktøj, kabelspecifikation, printkortlayout og tilgængelig samlingsplads.
Bekræft stik- og stikdåsens delnumre, skaldimensioner, paneludskæring, monteringsarrangement og kabeldiameterområde. For udskiftningsprojekter skal du sammenligne den eksisterende konnektors tegninger og kontaktarrangement i stedet for at stole på produktnavnet alene.
Gennemgå driftstemperatur, fugtighed, vibrationer, mekanisk stød, korrosionseksponering og indtrængningsbeskyttelse. Vælg et beskyttelsesniveau, der passer til det påtænkte miljø, og sørg for, at den komplette samlede forbindelse opfylder kravet.
Følgende tabel opsummerer de vigtigste faktorer, der skal overvejes, når man vurderer et B-seriestik til et nyt udstyrsdesign.
| Udvælgelsesfaktor | Hvad skal man tjekke | Hvorfor det betyder noget |
|---|---|---|
| Kontaktantal | Antal og arrangement af elektriske kontakter | Sikrer, at stikket understøtter de nødvendige kredsløb |
| Elektriske klassifikationer | Nominel strøm, arbejdsspænding og kontaktspecifikationer | Hjælper med at forhindre elektrisk overbelastning og uegnede driftsforhold |
| Opsigelsestype | Lodde-, krympe- eller PCB-konfiguration | Bestemmer ledningsmetode, værktøj og monteringskrav |
| Connector orientering | Lige eller vinklet konstruktion, hvor tilgængelig | Hjælper med at rumme kabelføring og installationsplads |
| Låsning og justering | Kompatible parringsdele og nøglearrangement | Reducerer risici for ukorrekt parring og utilsigtet afbrydelse |
| Miljøbeskyttelse | IP-klassificering, temperatur, fugtighed, vibrationer og korrosionsforhold | Understøtter pålidelig drift i det tilsigtede miljø |
| Servicekrav | Forventet parringsfrekvens og vedligeholdelsesadgang | Hjælper med at afgøre, om stikket passer til arbejdsgangen |
Denne tabel er en udvælgelsestjekliste, ikke en erstatning for det officielle produktdatablad. Bekræft enhver kritisk værdi i forhold til den aktuelle tekniske dokumentation for det nøjagtige varenummer.
Korrekt installation hjælper med at bevare stikydeevnen i hele udstyrets levetid. Selv et veldesignet stik kan svigte for tidligt, hvis det monteres forkert eller udsættes for forhold uden for dets normerede grænser.
Rengøringsmetoder og smøremidler, hvis nogen er tilladt, skal følge producentens instruktioner. Ikke-godkendte kemikalier eller slibende værktøjer kan beskadige kontaktbelægning, isolering eller tætningskomponenter.
For OEM-projekter og gentagne produktionsordrer bør forbindelseskvaliteten vurderes gennem dokumenterede krav frem for generelle krav alene. En struktureret evaluering kan hjælpe indkøbsteams med at sammenligne leverandører og reducere integrationsrisici.
Inden du godkender et stik, skal du overveje følgende punkter:
Genforenings B Series produktside giver et udgangspunkt for produktevaluering. For kritiske designbeslutninger bør købere indhente de aktuelle modelspecifikke specifikationer og bekræfte, at den foreslåede konfiguration opfylder deres krav.
Dens største fordel er kombinationen af push-pull selvlåsende funktion og en cirkulær metalforbindelsesstruktur. Dette design kan forenkle gentagne parringer og afbrydelser, mens det understøtter sikre forbindelser i kompatibelt udstyr.
Afhængigt af den valgte model kan mulighederne omfatte lodde-, crimp- og PCB-kontakter. Købere bør bekræfte den tilgængelige termineringsstil og monteringskrav for det nøjagtige varenummer.
Det kan være egnet til kompatibelt medicinsk og diagnostisk udstyr, når dets elektriske, mekaniske, rengørings- og miljøkrav matcher applikationen. Den komplette enhedsproducent skal verificere alle relevante regulerings- og sikkerhedskrav før brug.
Nej. Miljøbeskyttelse varierer alt efter konnektordesign og -konfiguration. Købere bør kontrollere den angivne IP-klassificering, og om den gælder for den sammenkoblede enhed, usammenkoblede stik eller en anden specificeret tilstand. Gå ikke ud fra, at et metalhus alene giver vandtæt beskyttelse.
Angiv det nødvendige kontaktantal, elektriske klassificeringer, stik- og stiktyper, termineringsmetode, kabeldimensioner, monteringskrav, driftsmiljø og anslået ordremængde. Et eksisterende varenummer, tegning eller prøve kan også hjælpe leverandøren med at vurdere kompatibilitet.
En B Series Metal Push-Pull Connector kan være et praktisk valg til udstyr, der kræver bekvem forbindelseshåndtering, sikker selvlåsende og en kompakt cirkulær elektrisk grænseflade. Den rigtige konfiguration afhænger af kontaktantal, strøm- og spændingsværdier, afslutningsmetode, mekanisk kompatibilitet og miljøkrav. Ved at kontrollere de detaljerede specifikationer og validere stikket inden for det tilsigtede udstyr, kan ingeniører og indkøbsteams træffe mere sikre beslutninger om indkøb. Udforsk B Series Metal Push-Pull Connector fra Reunion for at gennemgå de tilgængelige produktoplysninger. Hvis du planlægger et nyt design, udskiftning af et eksisterende stik eller indkøber komponenter til volumenproduktion,kontakt osfor at diskutere dine tekniske krav, bekræfte kompatible konfigurationer og anmode om produktoplysninger til din applikation.
-
