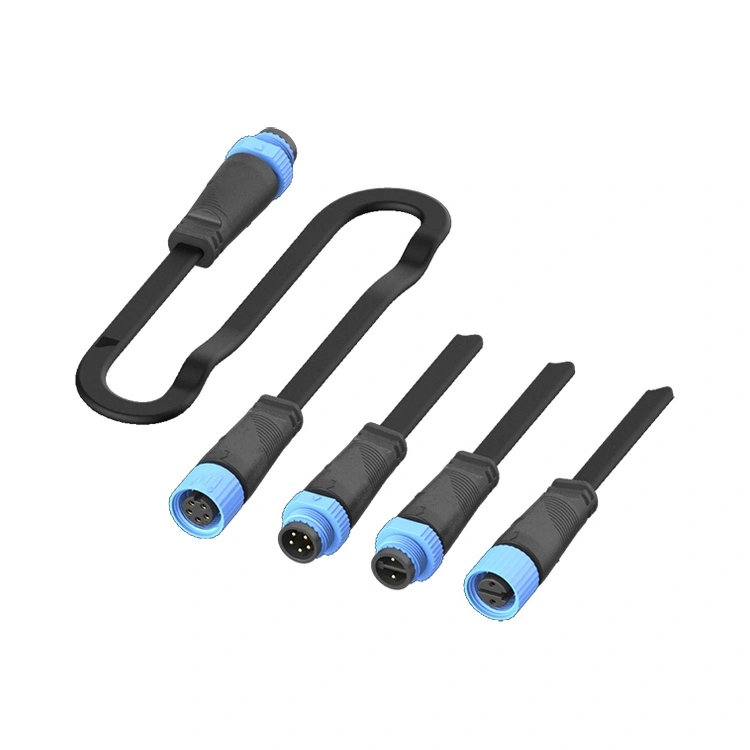

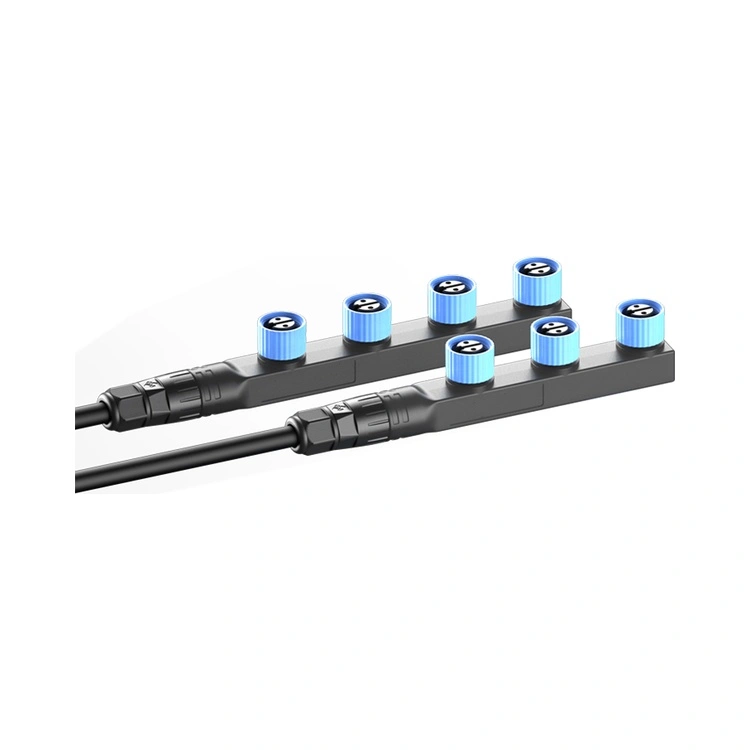

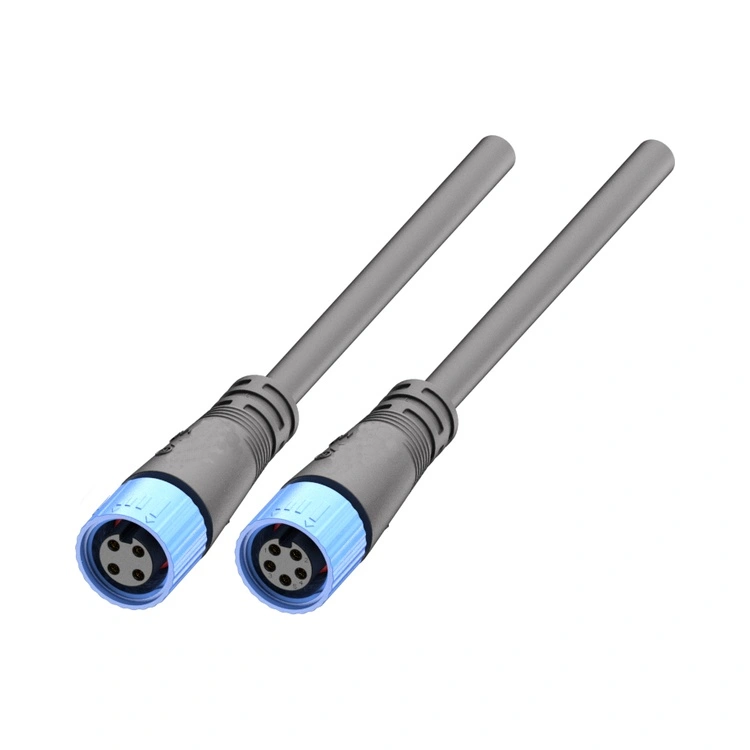

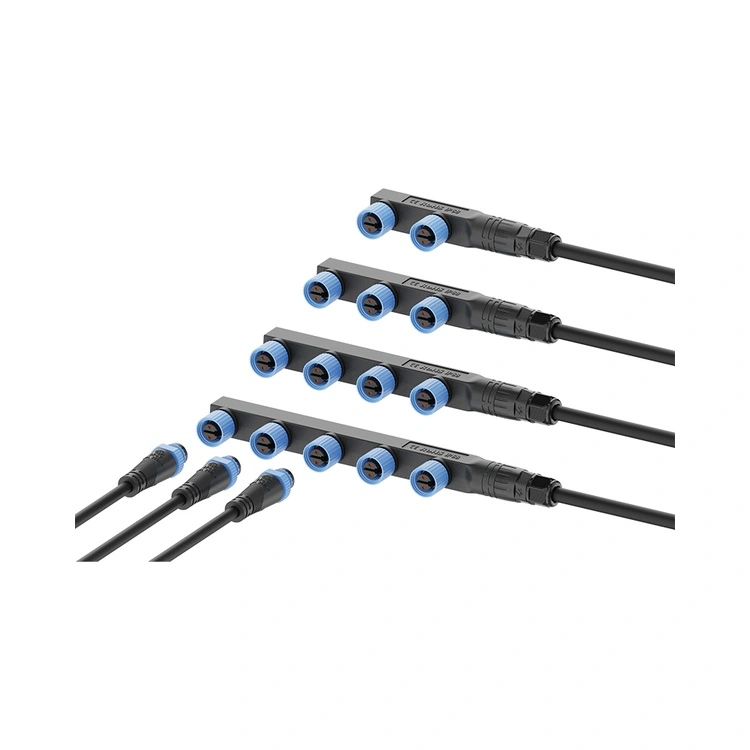

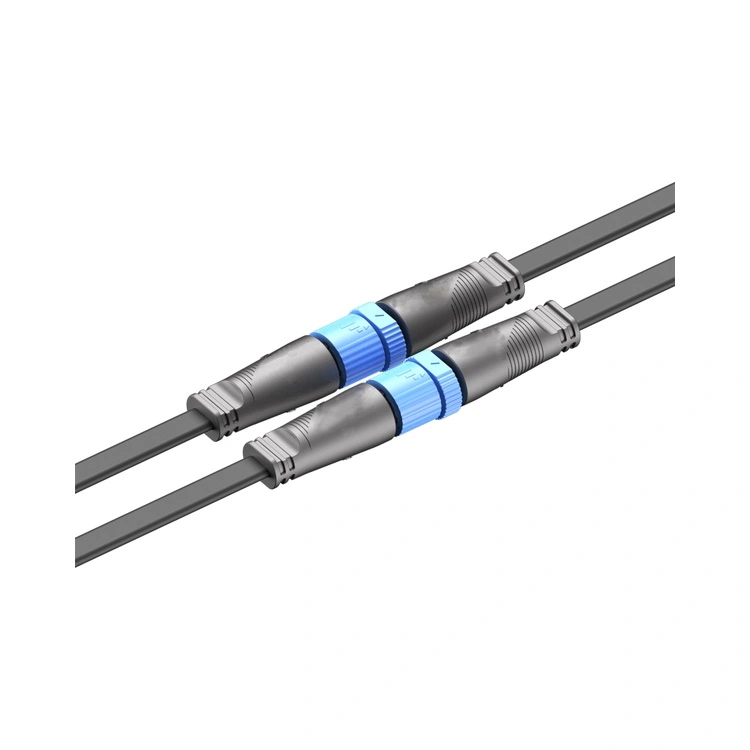

M15 serie plastik vandtæt stik

Nøgle salgsargumenter

Det vandtætte M15 plastikstik giver unikke fordele, som metalstik ikke kan give, især i kyst-, marine- og vægtfølsomme applikationer.

Tekniske specifikationer

Generelle specifikationer:

Driftstemperatur:-40°C ~ +105°C

Beskyttelsesvurdering:IP67 / IP68 (sammenkoblet)

Husmateriale:PA66

Kontaktmateriale:Forgyldt kobberlegering

Kontaktmodstand:≤3mΩ (initial)

Parringscyklusser:≥500

Designstandard:Overholder LED-belysning og udendørs udstyrs grænsefladestandarder

Brandbarhedsvurdering:UL 94 V-0

Vægt:Cirka 60 % lettere end sammenlignelige messingstik

Alle materialer er i overensstemmelse med RoHS

Tilpasning og fremstillingsproces

Reunions interne sprøjtestøbningskapacitet gør det muligt for producenter af udendørsudstyr at skræddersy det vandtætte M15-plastikstik til deres specifikke designkrav – fra farve og tekstur til kabelsamlinger og emballage.

Tilpasningsmuligheder for plastikforbindelser

Husets farve– Enhver RAL- eller Pantone-farve støbt direkte ind i materialet - ingen maling eller sekundær efterbehandling påkrævet. Farven er integreret og vil ikke skår eller skaller.

Overfladetekstur– Glat, mat eller tekstureret finish til greb eller æstetiske krav.

Kabelsamlinger– Brugerdefineret længde (0,1 m til 20 m), PUR (olie-/kemikaliebestandig) eller PVC-kappe, enkelt- eller dobbeltende, med eller uden overstøbt trækaflastning.

Kontakt Loading– 2, 3, 4 eller 5 ben efter behov; ubrugte positioner efterladt tomme eller forsynet med attrapstifter til mekanisk balance.

Kabelmærkning– Brugerdefinerede print- eller varmekrympende etiketter til kredsløbsidentifikation.

Forbindelsesorientering– Lige eller retvinklede versioner til panelmontering eller kabelmontering.

Emballage– Antistatiske poser, ruller eller specialmærkede kartoner til automatiserede samlebånd.

Fremstillingsproces Flow

Reunion driver et dedikeret sprøjtestøbeanlæg inden for sin 4.000 m² store fabrik i Shenzhen:

Materiale tørring– PA66 er præcist tørret for at fjerne fugt og forhindre støbefejl.

Sprøjtestøbning– Præcisionsstøbning på automatiserede presser med ±0,02 mm tolerancekontrol; farvepigment tilsat direkte til harpiks.

Kontakt Stempling & Plating– Højhastighedsstempling fra kobberlegering med selektiv guldbelægning i automatiserede tøndebelægningslinjer.

Sekundære operationer– Indsættelse af guldbelagte kontakter og O-ringpakninger i det støbte hus.

Kabelbehandling– Automatisk skæring, stripning og fortinning; intern PUR/PVC-kabelekstrudering til brugerdefinerede kabelsamlinger.

Forsamling– Halvautomatiske linier med synskontrolleret kontaktplacering og momentstyret fastgørelse.

Elektrisk afprøvning– 100 % verifikation af kontinuitet, isolationsmodstand (≥5000MΩ) og dielektrisk modstand.

Miljøprøvetagning– Batchprøvetagning til IP67-nedsænkning (1m, 30min) og termisk cykling.

Emballage– Antistatisk vakuumforsegling med tørremiddel; eksportkartonpakning med tilpasset mærkning efter behov.

Certificeringer og kvalitetssikring

Reunions M15 plastikkonnektorproduktionslinje fungerer under streng proceskontrol. IP67-forsegling verificeres på hver produktionsbatch gennem faktisk nedsænkningstest (1m, 30 minutter) med vand. Testoptegnelser, materialecertifikater og inspektionsrapporter opbevares for hver batch, hvilket understøtter dine kvalitetsaudits og krav til kundedokumentation.

Ofte stillede spørgsmål (FAQ)

1. Hvordan fungerer plastik M15 i saltspraymiljøer sammenlignet med metalstik?

M15's PA66-hus eriboende korrosionssikker-det ruster eller oxiderer ikke. I uafhængig saltspraytest i henhold til ASTM B117 (96 timer) observerede vi ingen overfladenedbrydning, ingen reduktion i tætningsintegritet (IP67 verificeret efter test), og kontaktflader forblev inden for specifikation på grund af guldbelægning. I modsætning hertil viser messingforbindelser med nikkelbelægning ofte synlig korrosion (pitting, hvid rust) inden for 48-72 timer efter eksponering for saltspray, hvilket kan kompromittere O-ringens tætning og gevindintegritet. Til marine miljøer (offshore platforme, kystnære belysning, skibe) overgår plastik M15 betydeligt belagte metalforbindelser.

2. Giver plastikhuset den samme sammenkoblingssikkerhed som metalforbindelser over mange cyklusser?

Ja. Mens huset er plastik, er dengevindlåsegrænseflade Inkorporerer metalindsatser for at sikre ensartet drejningsmomentfastholdelse over hundredvis af parringscyklusser. Reunions test viser, at retentionskraften forbliver >90 % af den oprindelige specifikation efter 500 parringscyklusser, gevindslid er minimalt på grund af metal-til-metal gevindindgreb, og O-ringstætningen forbliver effektiv over hele temperaturområdet. Til højcyklusapplikationer (f.eks. årlig vedligeholdelse, der kræver konnektorafbrydelse), anbefaler vi at smøre O-ringen med silikonefedt ved hver sammenkobling for at forlænge tætningens levetid.
