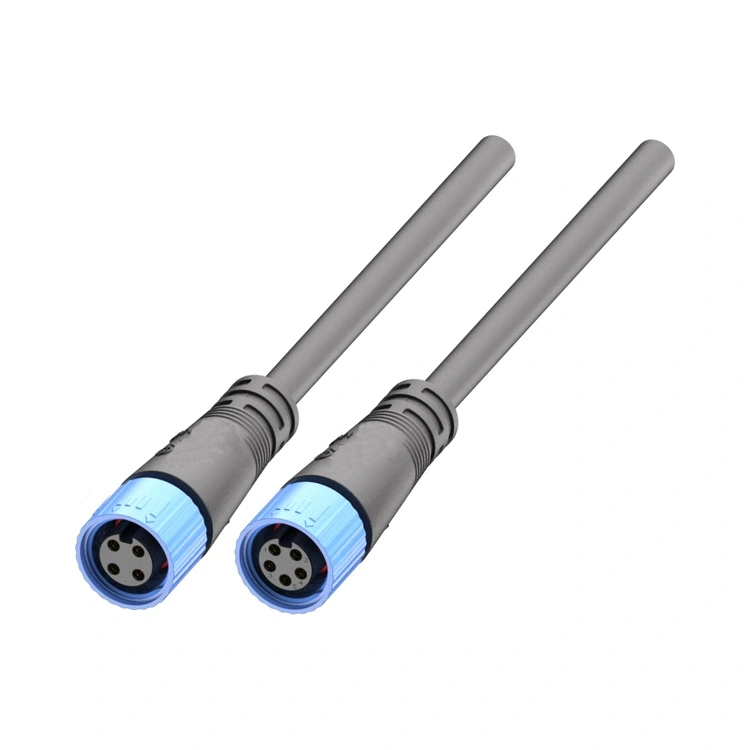

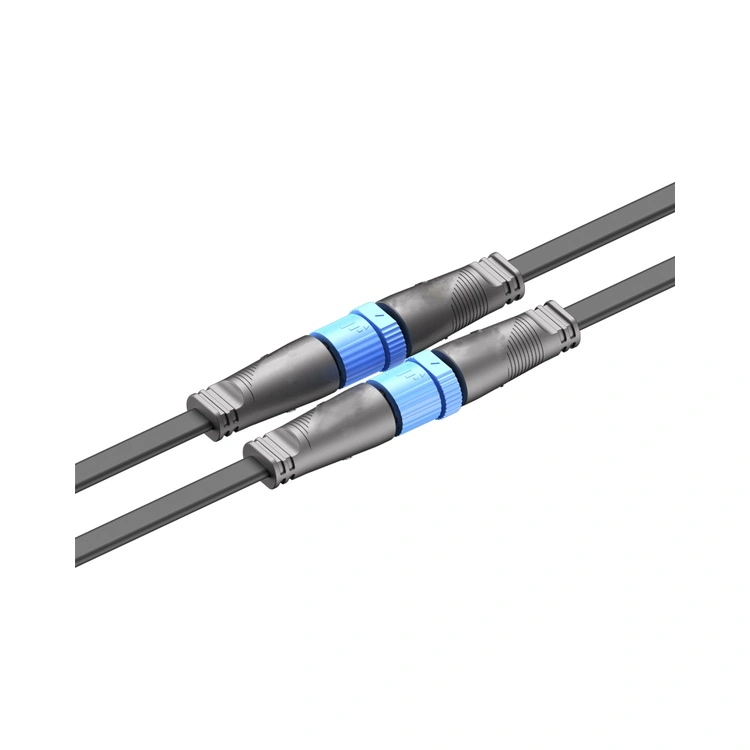

M15 serie vandtæt stik

De M15 serie vandtæt stik er ikke blot en gevindformet cirkulær grænseflade; det er Reunions dedikerede sikkerhedsbarriere til højeffekt LED-systemer, hvor pladsmangel møder ekstrem vejrpåvirkning. Mens standard M12-optioner håndterer svagstrømssignaler, rummer denne 15 mm-platform 16-20AWG-ledere, der bærer op til 10A pr. ben – kritisk til at drive moderne 500W+ LED-motorer i arkitektoniske og infrastrukturprojekter.

Unik teknisk differentiator: Type-design-huset integreresmulti-core interne partitioner— fysiske barrierer, der adskiller strøm- og signalbaner inden for den samme skal. I installationer fra den virkelige verden (f.eks. tunnelbelysning med 24/7 drift), forhindrer denne skillevæg katastrofale kortslutninger, hvis individuel ledningsisolering slides mod vibrationer, en fejltilstand, der ofte overses af generiske cirkulære konnektorer.

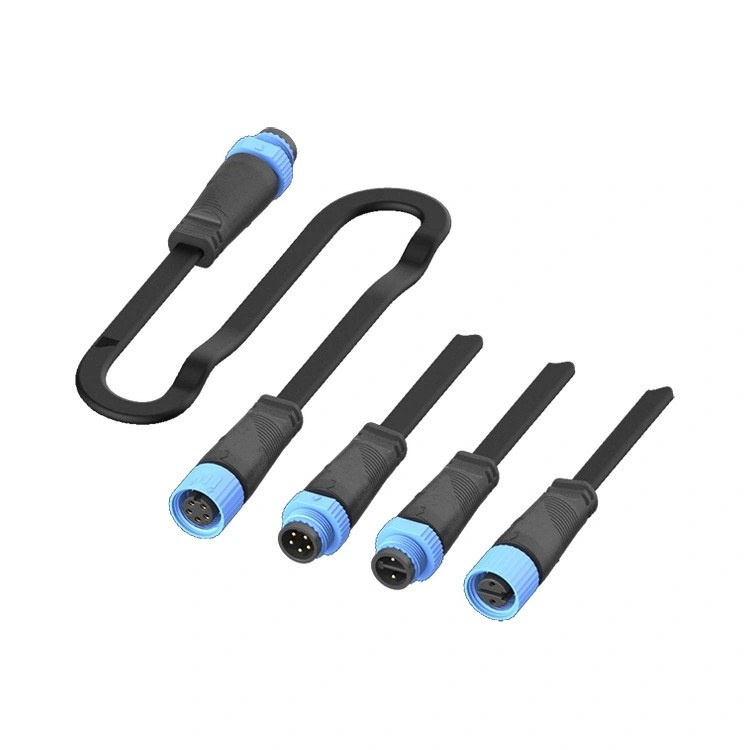

Reunion fremstiller denne serie via en vertikalt integreret proces: præcision PA66 sprøjtestøbning, automatiseret guldbelægning på kobberlegeringskontakter og 100 % elektrisk test pr. batch. Tilgængelig i 2-, 3-, 4- og 5-bens layouts M15 serie vandtæt stik understøtter både konstant-strøm og konstant spænding LED-drivere, med en gevindforsynet låsemøtrik, der bevarer momentintegriteten under vind-induceret resonans og daglig termisk cykling.

Nøgle salgsargumenter

Tekniske specifikationer

Generelle specifikationer:

Driftstemperatur:-40°C ~ +105°C

Beskyttelse:IP67 / IP68 (verificeret under sammenkoblet tilstand med medfølgende O-ring)

Bolig:PA66

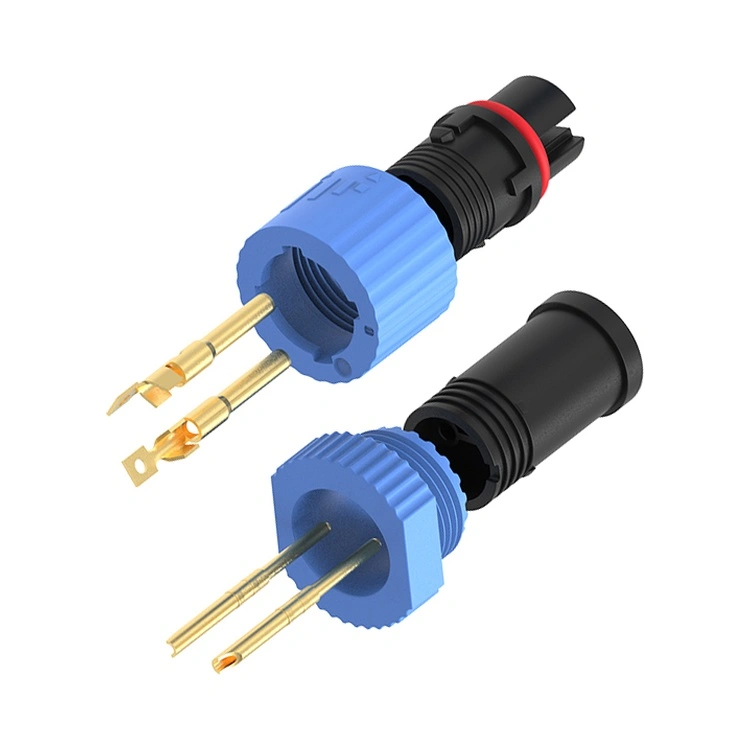

Kontakte:Forgyldt kobberlegering

Kontaktmodstand:≤3mΩ

Parringsholdbarhed:≥500 gange

Antændelighed:UL 94 V-0

Overholdelse:RoHS, REACH

Konkurrencemæssige fordele

Certificeringer og kvalitetssikring

Reunions produktionsfacilitet (ISO 9001, 14001 og 13485 certificeret) opererer under streng statistisk proceskontrol. Hvert produktionsparti af M15 serie vandtæt stik omfatter:

Råstof

In-process sprøjtestøbningsregistreringer (tryk, temperatur, cyklustid)

100 % elektrisk test (Hi-pot, isolationsmodstand og kontaktmodstand)

IP67 nedsænkningstestrapporter (tilfældig prøve fra hver batch - fotos og videoer bevares)

Ofte stillede spørgsmål (FAQ)

1. Hvorfor skal jeg vælge denne M15 frem for en standard M12 eller M8 til mit LED-gadelysprojekt?

De M15 serie vandtæt stik er ikke et generisk automatiseringsstik, der er genbrugt til belysning. Den adresserer tre reelle huller:

Nuværende kapacitet: M12/M8 håndterer typisk 4A max; M15 leverer10A pr. pin— afgørende for 100W+ LED-moduler.

Sikkerhedsskillevægge: De interne barrierer erobligatorisk til SELV-systemer (Safety Extra Low Voltage), hvor strøm- og styreledninger eksisterer side om side. Uden dem kunne en omstrejfende ledningsstreng kortslutte 250V til en signallinje - ødelægge drivere.

Holdbarhed: M15's PA66-hus med UV-stabilisatorer forhindrer solinducerede revner - en kendt fejltilstand for standard M12 nylonblandinger i udendørs stangmonteringer.

2. Hvorfor PA66 plast i stedet for bearbejdet messing eller rustfrit stål?

Tre tekniske årsager:

Termisk ekspansionsmatch: PA66 udvider/trækker sig sammen med kabelkappen og LED-huset, hvilket reducerer tætningsforskydningsspændingen under -40°C~+105°C svingninger.

Undgå galvanisk korrosipå: I kyst- eller afisningssaltmiljøer lider metalforbindelser over sprækkekorrosion selv med plettering. PA66 eliminerer dette fuldstændigt.

Vægtreduktionpå: 40 % lettere end tilsvarende metalskaller – afgørende for udkragede armaturarme under vindbelastning.

Til projekter, der eksplicit kræver metalafskærmning (f.eks. EMI-følsom medicinsk belysning), tilbyder Reunion alternative serier – men til 95 % af udendørs LED-applikationer overgår PA66 metal i de samlede ejeromkostninger.

3. Hvilket moment og vedligeholdelsesplan garanterer IP67 over 5 år?

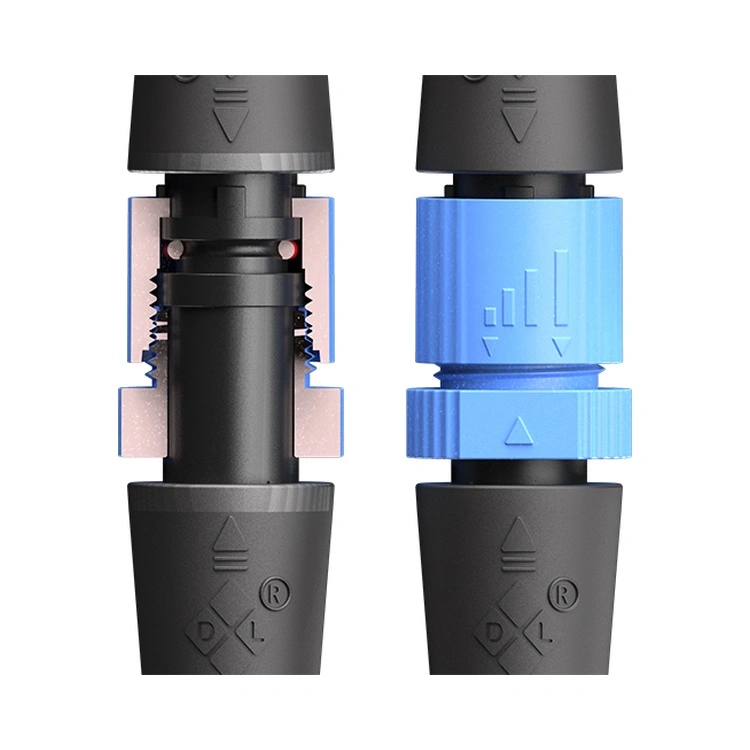

Parringsmoment:Stram med hånden, indtil O-ringen sidder fast, og påfør derefter0,4–0,6 Nm med en momentnøgle. Overskrid aldrig 0,8 Nm (overkomprimering forvrænger O-ringen).

O-ring inspektipå:Udskift den forudinstallerede NBR O-ring hver24 måneder til installationer med daglig termisk cykling >30°C delta.

Kabelindgang:Vedligehold a5× kabeldiameter bøjningsradius ved trækaflastningen for at forhindre mikrogab omkring ledningsisoleringen.

Orientering: Før altid kablet nedad for at undgå, at vand samler sig ved backshell-grænsefladen.

Reunion leverer fabriksmonterede kabelnet med forspændte konnektorer – hvilket eliminerer variation i feltinstallationen til kritiske infrastrukturprojekter.
