Den ydre skal er lavet af højtydende termoplastisk materiale og har en brandmodstandsgrad på UL 94-V0. Modstandsdygtig over for saltspray-korrosion kan den opfylde de vandtætte krav til udendørs LED-skærme og LED-belysningsudstyr samt de barske arbejdsforhold såsom syreerosionsbestandighed af industrielle LED-skærme

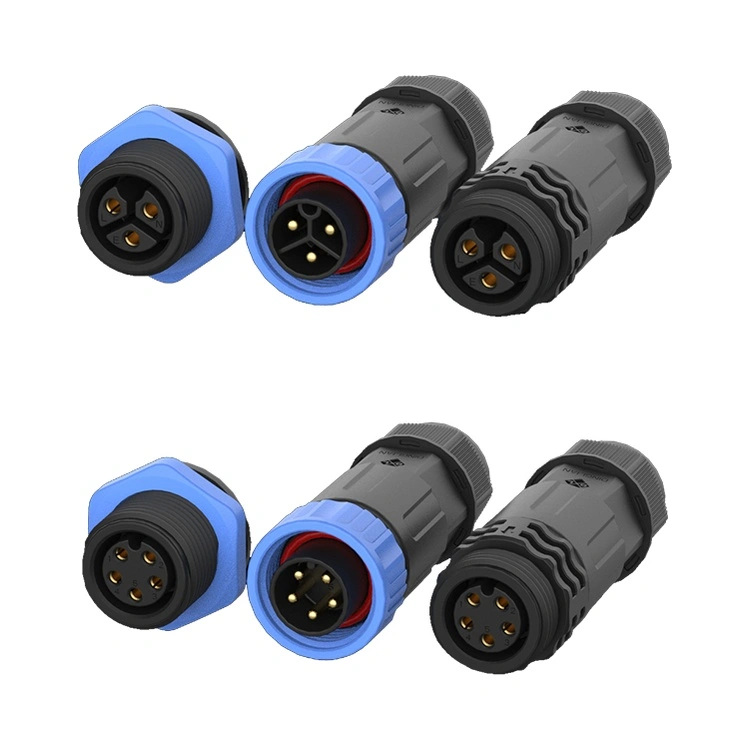

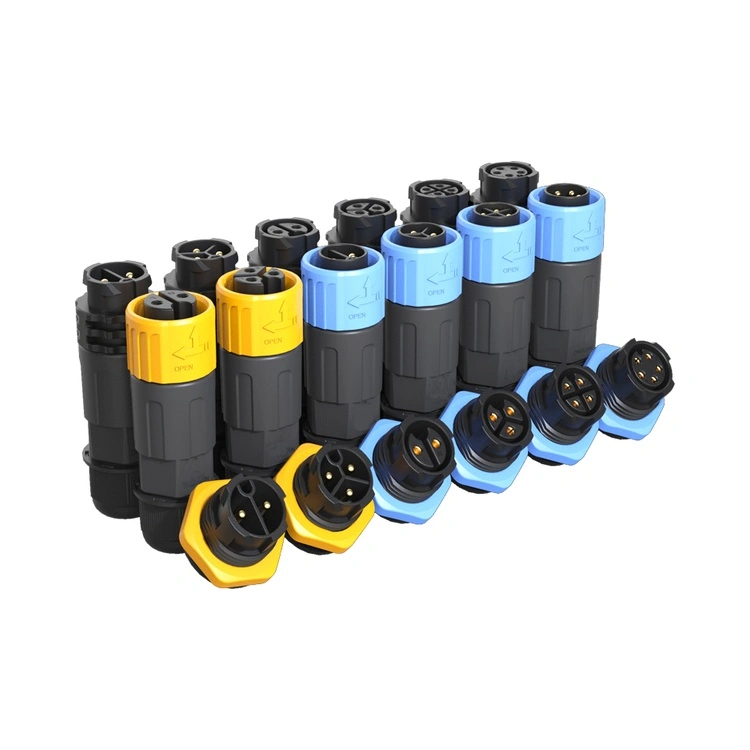

Den monteres med en enkelthulsmetode, som er stabil og fejlfri. Den har en låsestruktur med gevind og kan opretholde en fast forbindelse selv i et vibrerende miljø. 2, 3, 4, 5, 6, 7, 8, 9 ben er tilgængelige for valg, og tilpasning er understøttet.
| Parameter | Reunion M20 Leveret værdi | Hvorfor det betyder noget i praksis |
| Kontaktmodstand (indledende) | ≤3,0 mΩ | Lavere end industrigennemsnittet, hvilket reducerer I²R-varmeproduktionen |
| Parringscyklusser med stabil tætning | ≥500 cyklusser (verificeret, ikke kun vurderet) | Vores batch-testregistreringer viser tætningsintegritet opretholdt gennem 500 cyklusser – afgørende for vedligeholdelsestungt udstyr. |
| IP67 vandtæt | Hver batch: 1 m dybde × 30 min nedsænkning | Testrapporter kan leveres.. |
| Vibrationsmodstand | 10-500Hz, 2g (IEC 60068-2-6) | Simulerer reel motor- og pumpedrift – bestået uden transientafbrydelser. |
| Parameter | 2-benet | 3-benet | 4-benet | 5-benet | 6-benet | 7-benet | 8-benet | 9-benet |
| Spændingsværdi | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Nuværende vurdering | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Trådsektion (mm²) | 0,75-2,5 | 0,75-2,5 | 0,5-2,0 | 0,5-2,0 | 0,25-0,75 | 0,25-0,5 | 0,25-0,5 | 0,25-2,5 |
1) Isolatormateriale: Højtemperatur termoplast (UL 94 V-0, )
2) Kontakt basismateriale: Messing (CuZn39Pb3) med guldbelægning – saltspraytest ≥48 timer
3) Tætningsmateriale: Silikone O-ring
4) Driftstemperatur: -40°C ~ +105°C
5) Antændelighed og overensstemmelse: UL 94 V-0, RoHS, REACH SVHC ikke fundet
6) Afslutningsmuligheder: Loddekop, dyppelodde (PCB-montering)
| Sammenligningsdimension | Reunion M20-serien | Premium europæisk M20 mærke | Lavpris umærket M20 |
| Enhedspris (MOQ 100 stk) | Konkurrencedygtig, volumendelt | 3,5× – 4× højere | Sænk foran |
| Verificeret kontinuerlig strøm | 20A (pr. pin, dokumenteret) | Typisk 25A (nedsættelse med småt) | Oppustet, ingen testbeviser |
| IP67 vandtæt | 100 % af produktionspartierne | Batch-test (men ikke pr. batch dokumenteret) | Ingen eller falske påstande |
| Elektrisk test (Hi-pot & IR) | 100 % hver enhed – testdata logges | Prøvebaseret (AQL 1.0) | Tilfældig eller sprunget over |
| Fuld sporbarhed (harpiks → færdigt stik) | ERP-sporet, kan hentes inden for 24 timer | Ja, men langsommere respons | Ingen |
| Ledetid (Standard Antal) | 15-17 hverdage | 6-10 uger | Uforudsigelig (2-20 uger) |
| Tilpasning MOQ (kabellængde, farve, mærkning) | 100 stk – fleksibel | 500+ stk, høje ingeniørhonorarer | Ikke tilbudt eller ingen kvalitetskontrol |
| Certificeringer | ISO 9001, 14001, 13485 | Normalt kun ISO 9001 | Typisk ingen |
Følg disse verificerede procedurer for at opnå den klassificerede IP67/IP68-forsegling i den faktiske installation i marken:
| Trin | Handling | Kritisk værdi / kontrolpunkt |
| 1 | Spænd koblingsmøtrikken med hånden, indtil O-ringen kommer i kontakt med paneloverfladen. | Visuel kontakt bekræftet. |
| 2 | Påfør endeligt drejningsmoment med en kalibreret skruenøgle. | 1,0 – 1,2 Nm (må IKKE overstige 1,5 Nm – overdrejningsmoment forvrænger O-ringen og øger indføringskraften). |
| 3 | Bekræft kabelbøjningsradius ved indgang. | ≥ 5× kabel udvendig diameter – akutte bøjninger trækker kontakter og kompromitterer bageste tætning. |
| 4 | Udendørs orientering | Kabeludgang nedad – forhindrer vandsamling på koblingsmøtrikkens grænseflade. |
| 5 | O-rings inspektionsfrekvens | Årligt til daglig opvask/fødevareforarbejdningsmiljøer; hvert 2.-3. år til standard indendørs/udendørs industriel brug. |
| Certificering / protokol | Omfang og beviser leveret med hver ordre |
| ISO 9001:2015 | Fuld QMS – design, produktion, eftersalg. Revisionsrapporter tilgængelige på NDA. |
| ISO 14001:2015 | Miljøstyring – affaldsreduktion og RoHS/REACH-overholdelse dokumenteret. |
| ISO 13485:2016 | Gælder for medicinsk udstyr (diagnostik/overvågning) – stringent ændringskontrol og sporbarhed. |
| UL-anerkendelse | Sikkerhed på komponentniveau for Nordamerika – UL-mærke på hvert hus. |
Moment: 1,0 – 1,2 Nm (endelig tilspænding efter håndsæde).
Under 0,8Nm: O-ringens kompression er utilstrækkelig – IP67 falder til IP54 (støvbeskyttet, men ikke vandtæt). Vi har set vand trænge ind inden for 2 timer i 0,5 meters dybde i vores laboratorietest.
Over 1,5 Nm: O-ringen af fluorsilikone ekstruderer ind i gevindfriheden og forårsager permanent deformation og øget sammenkoblingskraft. Forseglingen kan i starten passere IP67, men vil svigte efter termisk cykling (udvidelse/sammentrækning).
Anbefaling: Brug en forudindstillet momentnøgle – vi kan levere en som tilbehør med volumenordrer.
Standardprøver: 5-10 styk tilgængelige inden for 3 arbejdsdage (lagerbeholdningen tillader det).
Små batchordrer (100-500 stk): 12-15 hverdage fra ordrebekræftelse.
Stort volumen (500+ stk): 18–20 arbejdsdage, med delvise forsendelser tilgængelige.

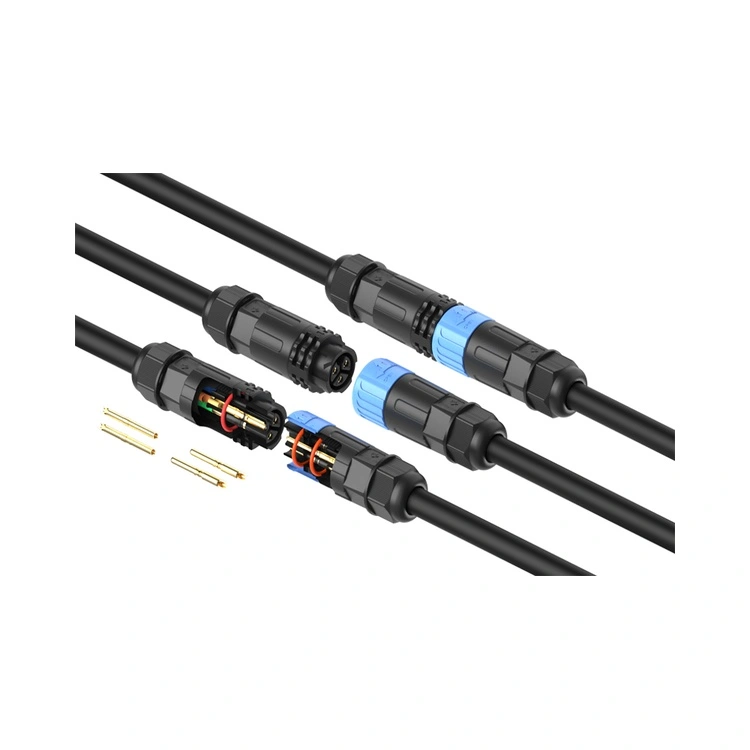

Tilpassede kabelsamlinger (længde, trådmåler, farvekodning): MOQ 100 styk – godkendelse af tekniske tegninger tager 2-3 dage, derefter 15-dages produktion.
