M20 Series plastik vandtæt stik

DeReunion M20-serien vandtæt plastikstik leverer alle tre – kombinerer et letvægts, stabilt PA66-hus med IP67/IP68 vandtætte og forgyldte messingkontakter klassificeret op til 20A. Denne konnektorfamilie er designet og fremstillet internt af Reunions ISO-certificerede faciliteter og giver udstyrsproducenter, systemintegratorer og vedligeholdelsesingeniører et gennemprøvet alternativ til rusttilbøjelige metalforbindelser i miljøer med saltspray, kemikalier og høj luftfugtighed.

Hvorfor genforening for højstrøms plastikforbindelser?

Reunion er ikke en handelsvirksomhed – vi er en vertikalt integreret producent med over 15 års erfaring med præcisionsstøbning og kontaktteknik. Hvert parti af voresM20 serie plastik vandtæt stikhar gennemgået 100% elektrisk test og vandtæt test, med testregistreringer bevaret for fuld sporbarhed. Når du angiver Reunion, angiver du en partner, der kontrollerer kvaliteten fra harpikstørring til slutmontering – understøttet af ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 og UL-anerkendelse.

Produktdefinition

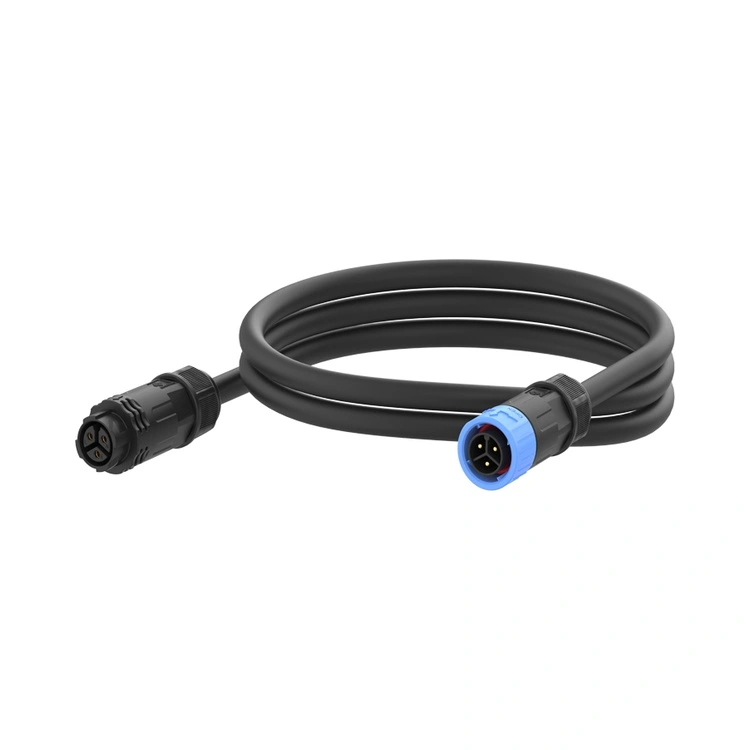

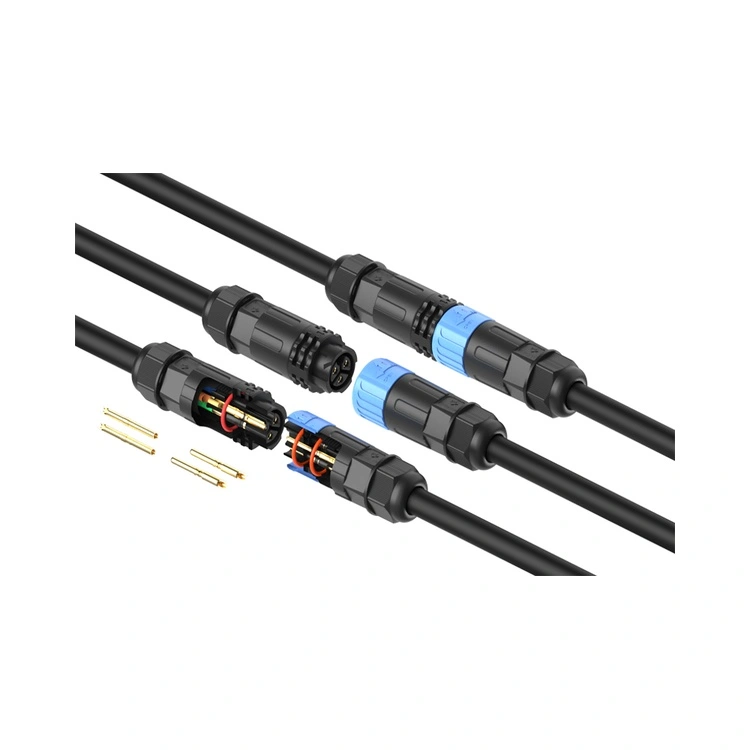

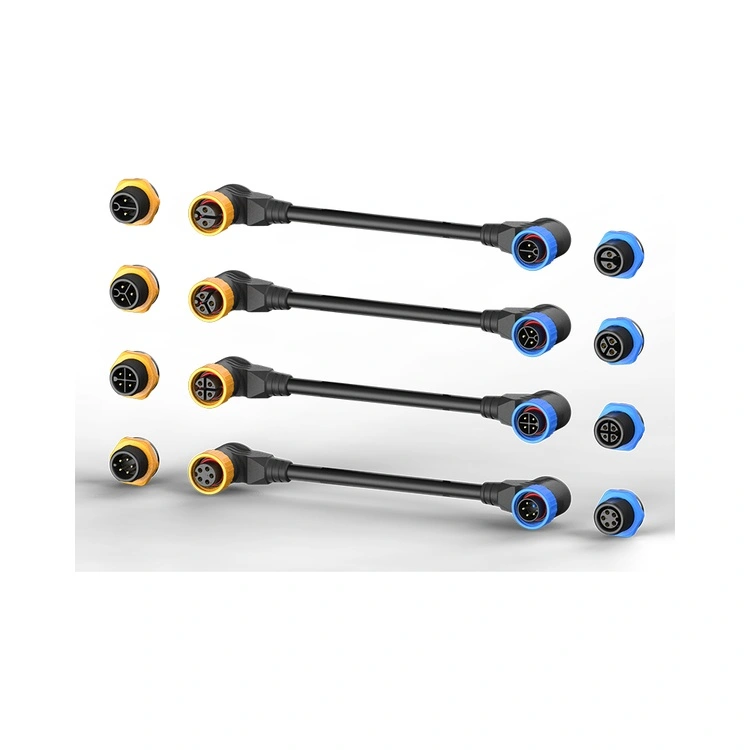

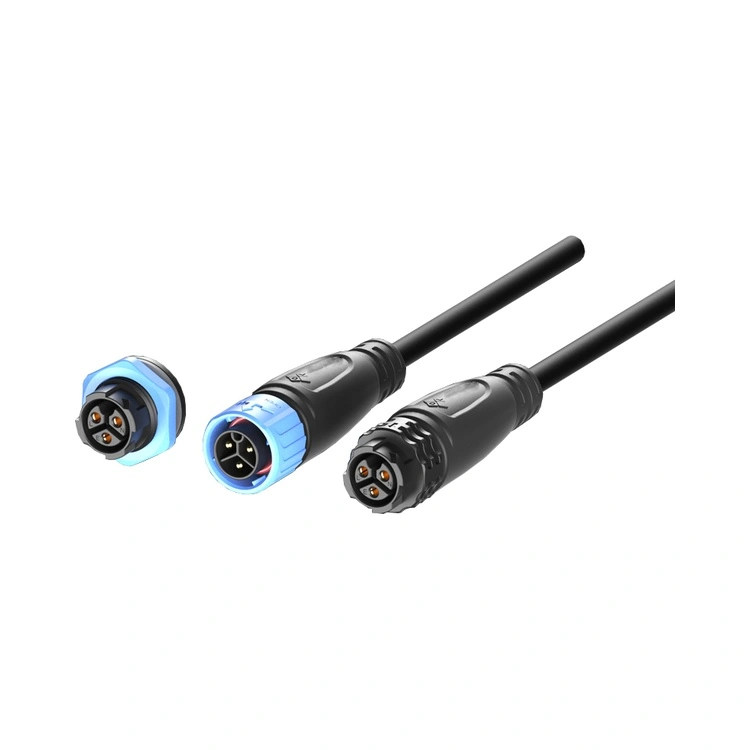

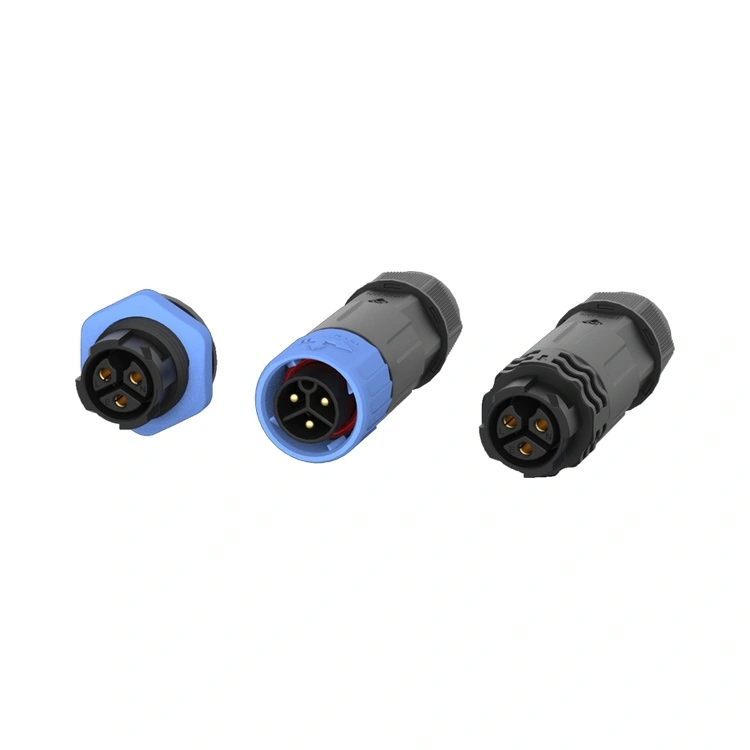

DeReunion M20-serien vandtæt plastikstik er en cirkulær forbindelse med gevind, der er udviklet til applikationer, der kræver både betydelig strømforsyning (op til 20A pr. kontakt) og miljømæssig modstandskraft. Dens 20 mm koblingsgrænseflade har et højstyrke PA66 termoplasthus formuleret og støbt direkte i enhver RAL/Pantone farve - ingen maling, ingen plettering, ingen korrosion. Huset er i sagens natur rust- og oxidationssikkert, med en varmeafbøjningstemperatur på over 200°C, hvilket sikrer pålidelig ydeevne fra -40°C til +105°C.

Konnektoren er tilgængelig i 2- til 9-bens strømkonfigurationer, den maksimale strømunderstøttelse 20A, stikkene er tilgængelige i paneltype, kabeltype og samlet type muligheder. Vi kan tilpasse et komplet sæt ledningsnetkomponenter til dig. Du kan også selv behandle ledningsnettets komponenter.

Nøgle salgsargumenter

Tekniske specifikationer

Generelle specifikationer

Fremstillingsproces

Reunion driver en fuldt integreret produktionslinje tilM20 serie plastik vandtæt stik, hvilket sikrer, at hver enhed opfylder vores offentliggjorte specifikationer. Vores proces omfatter:

Materiale tørring– PA66 er præcisionstørret for at eliminere fugtrelaterede støbefejl.

Sprøjtestøbning– Automatiserede presser med ±0,02 mm tolerancekontrol; farvepigment tilsat direkte til harpiks - ingen sekundær maling.

Kontakt Stempling & Plating– Højhastighedsstempling fra kobberlegering; selektiv guldbelægning.

Kabelbehandling– Intern PUR/PVC-ekstrudering med automatiseret skæring, stripning og fortinning; tilpassede længder fra 0,1m til 20m.

Forsamling– Halvautomatiske ledninger med momentstyret fastgørelse (1,0–1,2Nm koblingsmoment).

Elektrisk afprøvning– 100 % verifikation af kontinuitet, isolationsmodstand (≥5000MΩ) og dielektrisk modstand.

Miljøprøvetagning– Batchprøvetagning til IP68-nedsænkning, UV-stabilitet (ASTM G155) og termisk cyklus.

Emballage– Antistatisk vakuumforsegling med tørremiddel; eksportkartoner med sporbare batchetiketter.

Tilpasningsmuligheder

Reunions interne værktøjs- og støbefunktioner tillader hurtig tilpasning afM20 serie plastik vandtæt stik uden minimumsordremængder, der låser dig til overskydende beholdning.

Til højvolumenprojekter kan Reunions ingeniørteam samudvikle tilpassede indsatslayouter, nøglemuligheder eller specialiserede kabeloverstøbninger. Leveringstider for specialstøbte farver er typisk 15-20 arbejdsdage; standardkonfigurationer sendes inden for 5-7 arbejdsdage.

Certificeringer og kvalitetssikring

Reunion opretholder aktiv certificering med anerkendte globale organer. Vi leverer verifikationsdokumenter efter anmodning.

Ofte stillede spørgsmål

Begrænser plastikhuset strømkapaciteten - kan M20 virkelig klare 20A uden overophedning?

Nej – den aktuelle værdi bestemmes af kontaktsystemet og ledningsmåleren, ikke huset. PA66-materialet har en varmeafbøjningstemperatur, der overstiger 200°C, et godt stykke over stikkets driftsområde -40°C til +105°C. Vi validerer hver pin-konfiguration gennem temperaturstigningstest i henhold til IEC 60512. I vores laboratorium,M20 serie plastik vandtæt stik viser temperaturstigning inden for samme grænser som metalskalækvivalenter. Til applikationer, der overstiger 30A pr. kontakt, anbefaler vi vores M25-serie.

Hvordan modstår M20 kemikalier i industrielle miljøer?

PA66-huset modstår olier, fedtstoffer, alkalier og mange syrer. For specifik kemisk kompatibilitet giver vi et detaljeret modstandsdiagram. Til miljøer med kontinuerlig eksponering for opløsningsmidler, kølevæske eller brændstof anbefaler vi PUR-kabeloptionen – PVC kan nedbrydes i visse kemiske atmosfærer. Vores ingeniørteam tilbyder gratis materialevalgsrådgivning til aggressive kemiske applikationer.

Kan jeg få prøveenheder til test før volumenkøb?

Ja - prøveordrer er velkomne. Vi tilbyder evalueringssæt, der indeholder 5 parringspar med standard stiftkonfigurationer. Prøvepriser er tilgængelige gennem vores salgsteam med prøveleveretider på 5-7 arbejdsdage for standardkonfigurationer. For tilpassede prøver er leveringstiden 12-17 arbejdsdage.
