Alle data bekræftet ved 100 % elektrisk test fra fabrikken – ikke prøvebaseret AQL. Hver enkelt enhed testes før afsendelse.
| Parameter | 2-benet | 3-benet | 4-benet | 5-benet | 6-benet | 7-benet | 8-benet | 9-benet |
| Spændingsværdi | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Nuværende vurdering | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Trådsektion (mm²) | 0,75-2,5 | 0,75-2,5 | 0,5-2,0 | 0,5-2,0 | 0,25-0,75 | 0,25-0,5 | 0,25-0,5 | 0,25-2,5 |
| Parameter | Værdi/Detalje |
| Driftstemperatur | -40°C ~ +105°C |
| Beskyttelsesvurdering | IP67 / IP68 (sammenkoblet) – batch-immersion testet ved 1 m dybde i 30 minutter |
| Materiale til hus | PA66 |
| Kontaktmateriale | Messing med guldbelægning |
| Kontakt modstand | ≤3mΩ |
| Parringscyklusser | ≥500 |
| Brandbarhedsvurdering | UL 94 V-0 |
| Miljøoverholdelse | 100 % RoHS, REACH |
| Feature | Fordel | Valideringsbevis |
| PA66 Hus | Ingen rust, ingen oxidation – bevist i saltspray (ASTM B117) og kemiske afvaskningsmiljøer. | Fremragende korrosionsbestandighed |
| Op til 60 % vægtreduktion | Reducerer strukturel belastning på paneler, kabler og robotarme – forenkler installationen og sænker forsendelsesomkostningerne. | Massesammenligningsdata tilgængelige mod sammenlignelige messing-skal-stik. |
| IP67 vandtæt | Tåler kontinuerlig nedsænkning i 1 meters dybde i 30 minutter | Batch-samplet nedsænkningstest. |

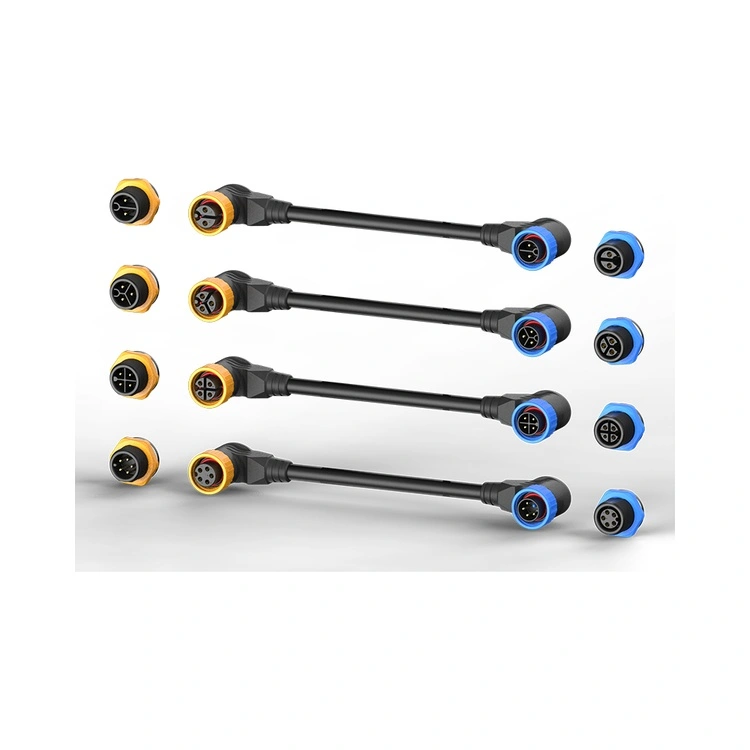

| 2~9bens konfigurationer | 2,3,4,5,6,7,8,9 ben valgfri | Standard hyldevare og tilpassede kontaktindlæsningsmuligheder. |
| Kontakter i forgyldt messing | Lav kontaktmodstand (≤3mΩ) og korrosionsbeskyttelse – opretholder ydeevnen i fugtig, saltholdig luft. | Belægningstykkelse verificeret af XRF på hvert produktionsparti. |
| Gevindlåsning | Vibrationsbestandig parring – forhindrer løsgørelse fra maskinbevægelser, termisk cykling og kranoperationer. | Cyklustestet til ≥500 typiske parringer med ensartet drejningsmomentfastholdelse. |
Certificeringer – Scannede originaler tilgængelige for din overholdelsesfil
| Certificering | Omfang / anvendelighed |
| ISO 9001:2015 | Kvalitetsstyring – design, produktion og eftersalgsservice. |
| ISO 14001:2015 | Miljøstyring – tredjepartsverificeret affaldsreduktion og bæredygtig praksis. |
| ISO 13485:2016 | Kvalitetsstyring af medicinsk udstyr – anvendelig, hvis dit LED-system integreres i diagnostiske eller kirurgiske belysningskabiner. |
| UL anerkendt | Sikkerhedscertificering på komponentniveau til det nordamerikanske elmarked. |
| RoHS & REACH | Fuldstændig SVHC-erklæring (Substances of Very High Concern) leveres pr. batch. |
M16 håndterer op til 15A (≈480W ved 24V). For en 500W+ armatur, eller hvis du planlægger at samle to armaturer gennem et enkelt stik, giver M20-seriens LED-lysstik en 20A kontinuerlig rating med større kontaktflade, hvilket reducerer I²R-opvarmningen betydeligt. Derudover rummer M20's større skal tykkere kabelisolering, hvilket er afgørende for lange kabeltræk for at afbøde spændingsfald. Hvis din ansøgning kræver >20A pr. kontakt, se venligst vores M25-serie.
For at opnå og vedligeholde IP67/IP68 tætning anbefaler Reunion:
Tilspændingsmoment: Spænd koblingsmøtrikken med hånden, indtil O-ringen kommer i kontakt med paneloverfladen, og påfør derefter yderligere drejningsmoment på 1,0–1,2 Nm ved hjælp af en momentnøgle. Overskrid ikke 1,5 Nm – overdrejning kan belaste den termoplastiske isolator og forårsage mikrorevner.
O-ringsinspektion: Udskift O-ringen, hvis deformation, revner eller hærdning er synlig under forebyggende vedligeholdelse.
Udskiftningsplan: For udendørs belysningsinstallationer skal O-ringe udskiftes hver 24-36 måneder.
Reunion leverer detaljerede drejningsmomentindstillingskort med alle produktionsforsendelser. Til kritiske infrastrukturprojekter tilbyder vi formonterede kabelnet med fabriksspændte konnektorer – hvilket sparer dig installationstid og eliminerer drejningsmomentrelaterede fejl.
