Robotkabelsamling

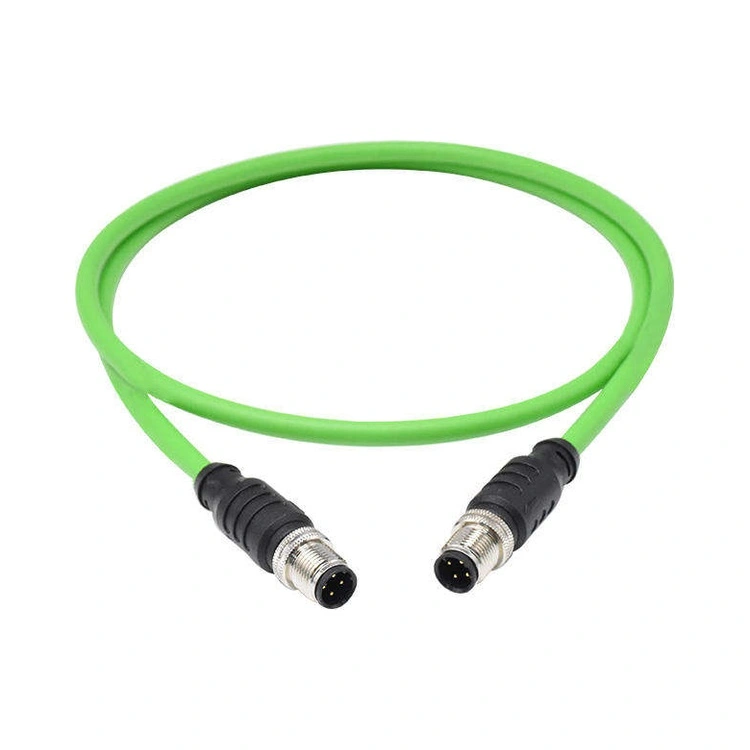

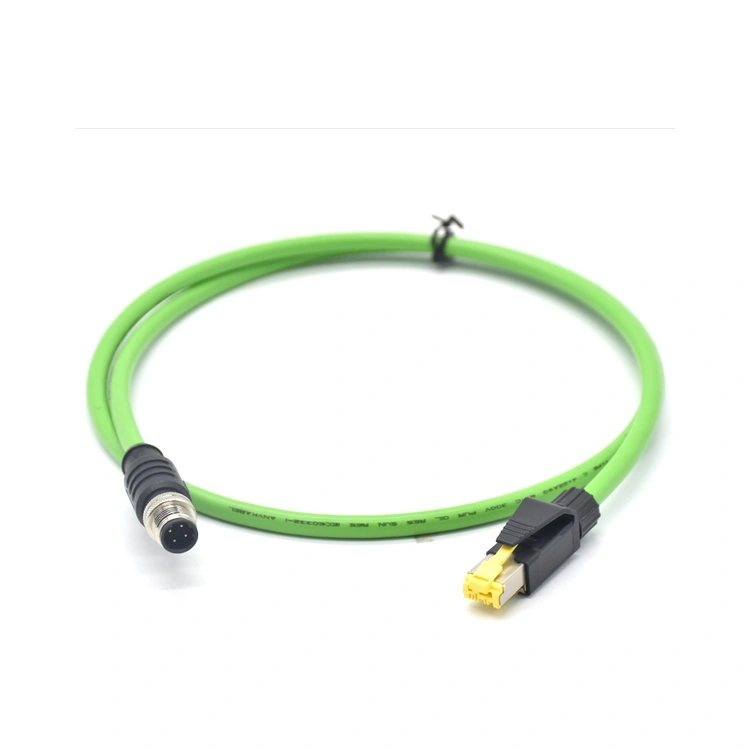

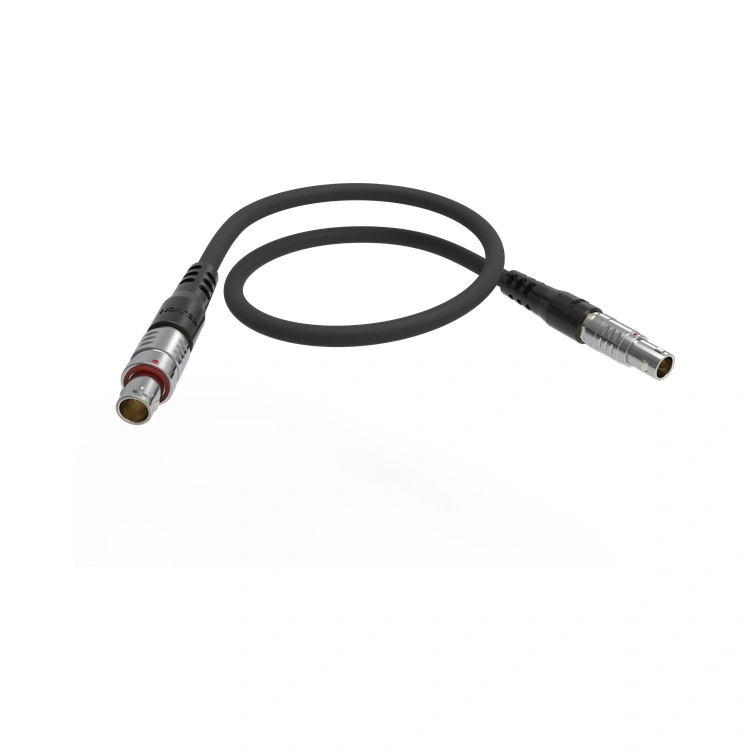

Reunion fremstiller robotkablet i ISO 9001-certificerede faciliteter med fuld sporbarhed ved hjælp af automatiseret ledningsbehandlingsudstyr og præcisionsoverstøbning for at sikre ensartet kvalitet. Samlingerne fås med en bred vifte af stikmuligheder – inklusive metal push-pull stik, M8/M12 serie stik, RJ45 Ethernet stik og brugerdefinerede overstøbte stik – og kan konfigureres til at opfylde de specifikke kabelførings- og bevægelseskrav for forskellige robotmodeller.

Nøgle salgsargumenter

Fuldstændige tekniske specifikationer

Tilpasning – skræddersyet til din robotarms nøjagtige vej

Ikke to robotceller er identiske. Reunions interne ingeniørteam arbejder direkte med dine mekaniske designere for at skabe en industriel robotkabelsamling, der følger din arms specifikke artikulationsvej – uanset om det er en 6-akset leddelt robot, en SCARA eller en kollaborativ cobot.

Hvad vi kan tilpasse

Harness Configuration – Kombiner strøm, encoder, Ethernet og pneumatisk slange i et enkelt pakket bundt eller separate underledninger til modulær udskiftning.

Konnektororientering – Angiv 0°, 45° eller 90° udgangsvinkler for at undgå snævre bøjninger lige ved stikket – en almindelig designforglemmelse, der reducerer kabellevetiden med 60 %.

Forformede bøjninger – Vi kan termisk indstille kurver i kablerne, så de matcher din robots neutrale stilling, hvilket reducerer stress under hjemmeposition.

Jakkemateriale – Vælg PUR til eksponering for olie/kølevæske, TPE til høj flex/lav temperatur eller FEP/Teflon til ekstrem varme (op til 200°C).

Overstøbningsfarve og -mærkning – Tilføj nummererede grene, kredsløbsetiketter eller QR-koder for hurtig vedligeholdelsesidentifikation – en funktion, der er rost af feltserviceteknikere.

Vores fremstillingsproces – sporbar, gentagelig, pålidelig

Inspektion af materiale indgående – Hver kabelrulle er verificeret for ledermodstand og isoleringstykkelse før frigivelse.

Automatiseret skæring og afisolering – Lasermålte længder med ±1 mm nøjagtighed; nul nick stripping for at forhindre lederskade.

Undersamlingsføring – Kabler lagt i selebrædder med spiralindpakning eller flettet bøsning til beskyttelse mod slid.

Konnektorsamling og momentkontrol – Alle gevindforbindelser strammet til specificeret moment (digitalt værktøj med revisionsspor).

Overstøbning (In-House Tooling) – Vertikal sprøjtestøbning med integreret trækaflastningsgeometri; skudvægt og temperatur logget.

100 % elektrisk test – Kontinuitet (alle ben), isolationsmodstand (≥100 MΩ) og dielektrisk modstand (1,5 kV AC).

Prøvetestning – pr. batch kører vi 5 samlinger på tilpassede testrigge for at validere

Endelig inspektion og pakning – Visuel kontrol under forstørrelse; antistatiske poser + eksportkartoner med individuelle serienumre.

Certificeringer, der skaber tillid

Reunion opretholder aktive certificeringer, der er offentligt verificerbare gennem tredjepartsregistratorer:

ISO 9001:2015 – Kvalitetsstyringssystem

ISO 14001:2015 – Miljøledelse

ISO 13485:2016 – Kvalitet af medicinsk udstyr (gælder for kirurgiske robotkabler)

RoHS & REACH – Fuld overensstemmelse med EU-stofrestriktioner; testrapporter tilgængelige på anmodning

Ofte stillede spørgsmål (FAQ)

Sp.: Kan du integrere både Ethernet- og encoderfeedback i den samme industrirobotkabelsamling uden signalinterferens?

A: Absolut. Vores dobbeltskærmskonstruktion (folie under fletning) giver >90 dB afskærmningseffektivitet. Vi adskiller også signalpar fra strømledere med mindst 2 mm inde i bundtet ved hjælp af en central filler eller skillebånd. I miljøer med høj støj (f.eks. punktsvejsning med 1.000A-impulser), anbefaler vi at tilføje en samlet fletning over hele selen – vi har valideret denne konfiguration på modstandssvejserobotter med ingen kommunikationsfejl over 12 måneder.

Q: Hvad er din garantipolitik for denne industrielle robotkabelsamling?

A: Vi tilbyder en 24-måneders håndværksgaranti fra afsendelsesdatoen, der dækker konnektorintegritet, loddepålidelighed og overstøbningsforsegling. Flex-levetiden er valideret pr. batch, men garanteres ikke mod mekanisk misbrug (f.eks. bøjning under specificeret radius eller overskridelse af torsionsvinkel). For store kontrakter tilbyder vi udvidede garantibetingelser baseret på årlige brugsprognoser.

Spørgsmål: Hvad er den typiske gennemløbstid for en brugerdefineret leddelt robotkabelsamling?

Reunions typiske gennemløbstider for leddelte robotkabler:

Prototypeprøver – 10-15 dage (1-10 samlinger).

Pilotproduktion – 15-20 dage (10-100 samlinger).

Produktionsordrer – 20-25 uger (500+ samlinger).

Gennemløbstider kan variere afhængigt af kabeltilgængelighed, stikledningstider og monteringskompleksitet. Vi anbefaler at engagere Reunion tidligt i din designcyklus for at sikre optimale leveringstider og designsupport.
