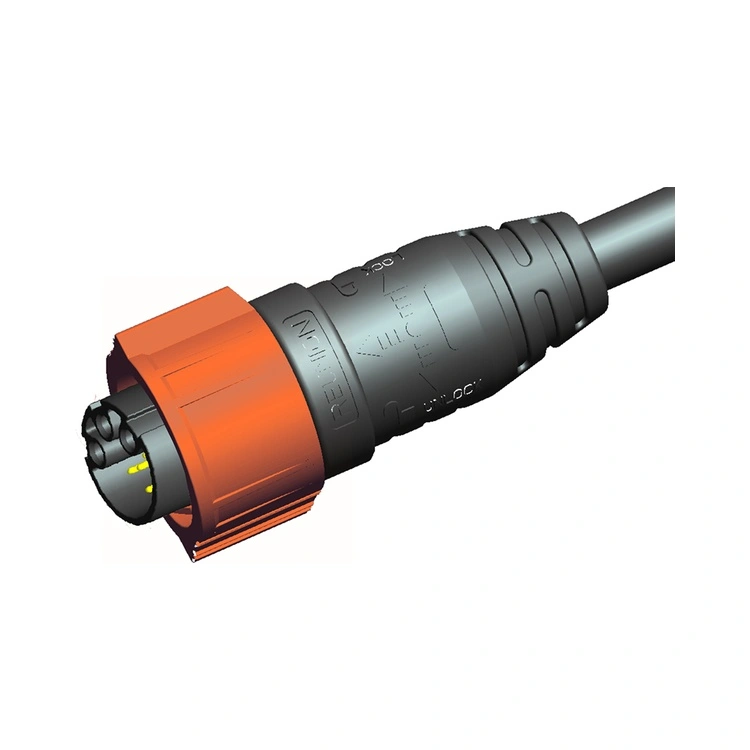

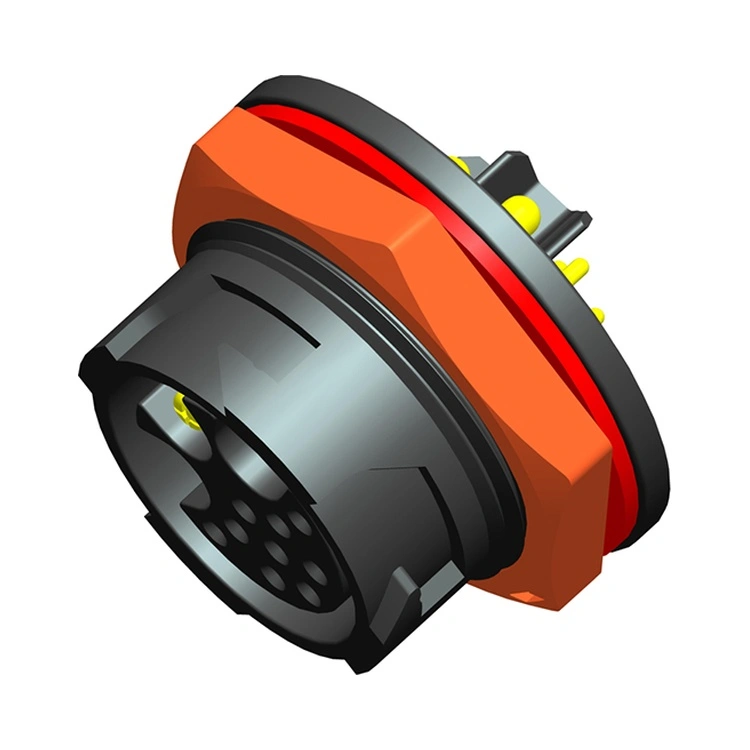

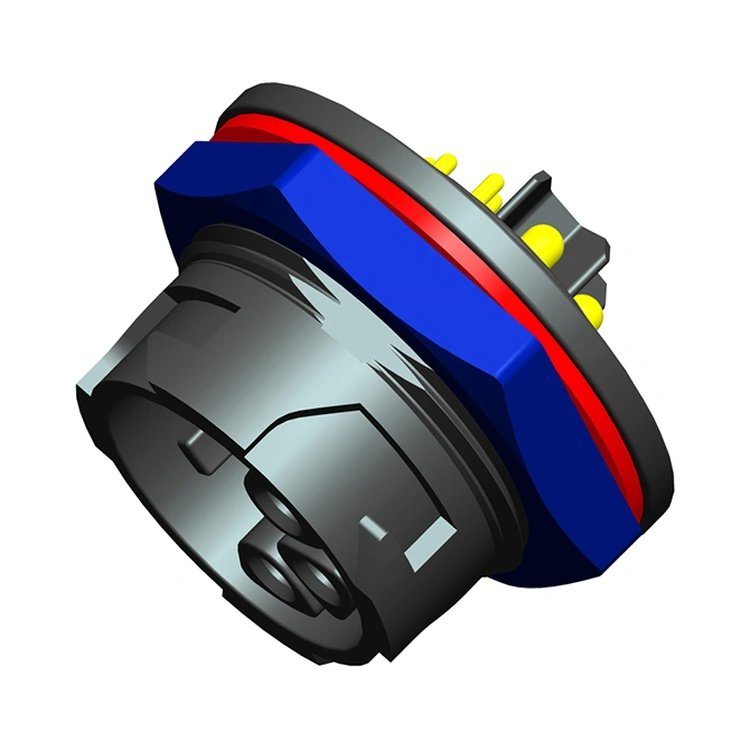

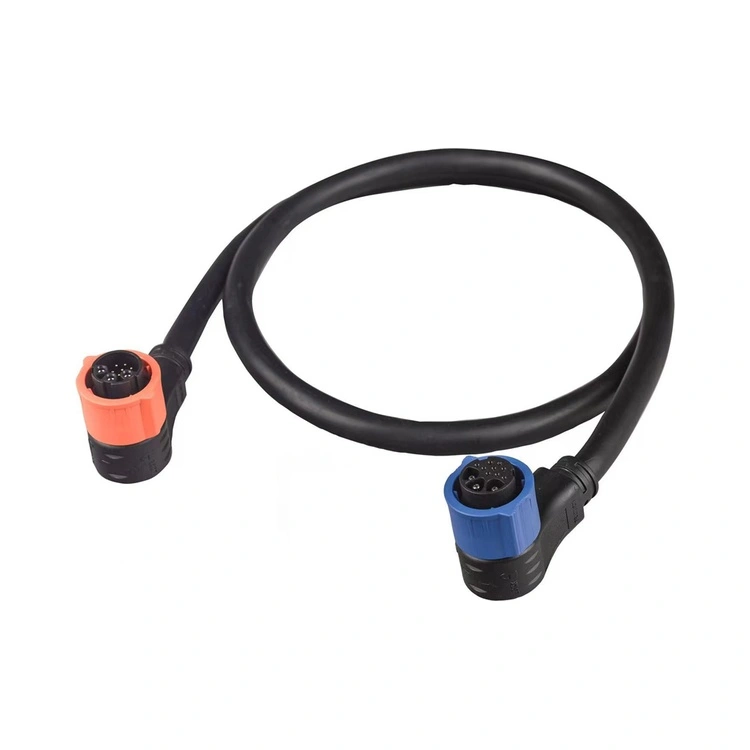

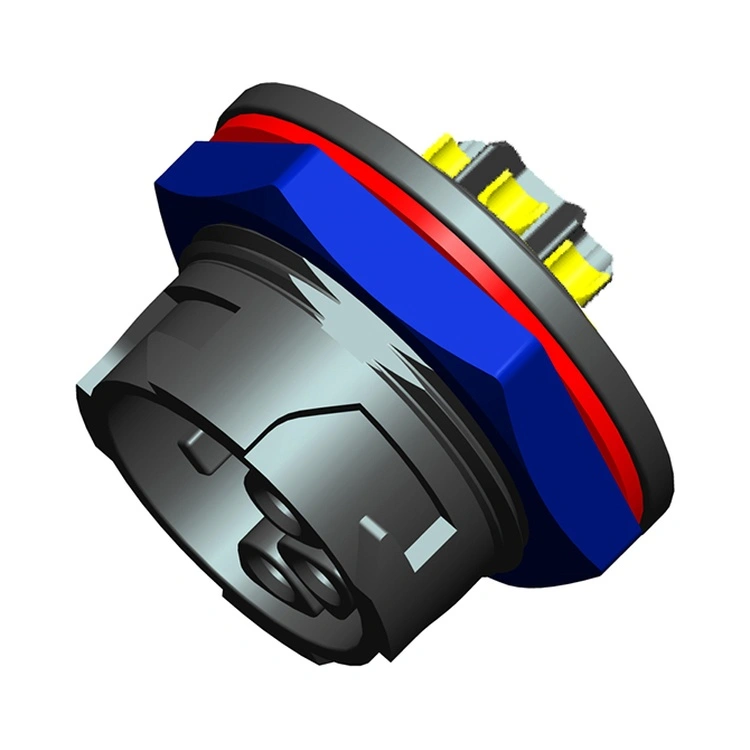

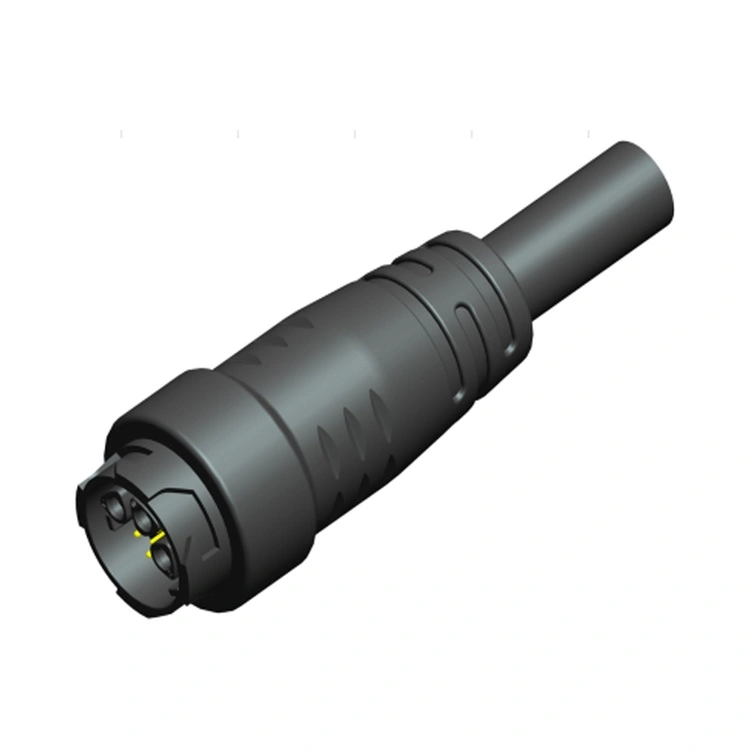

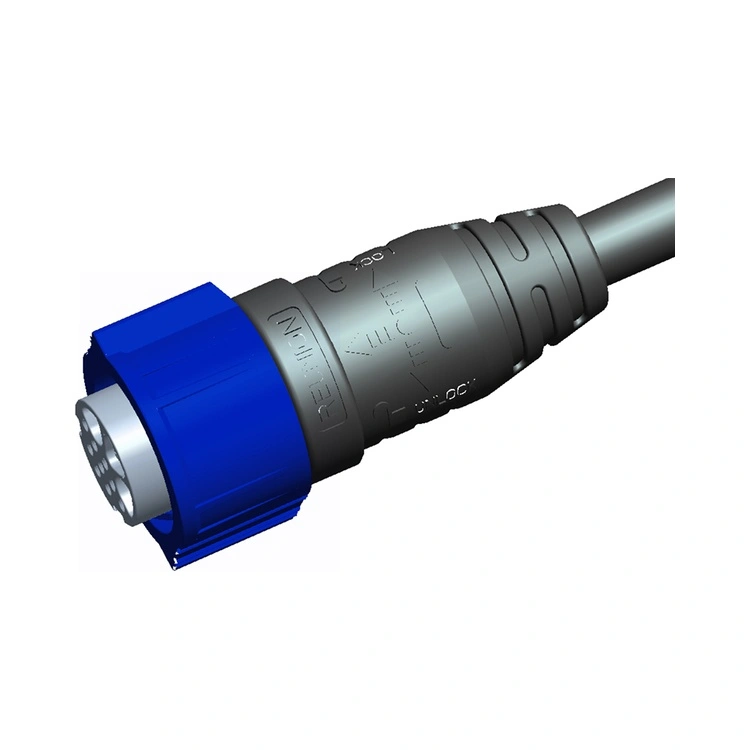

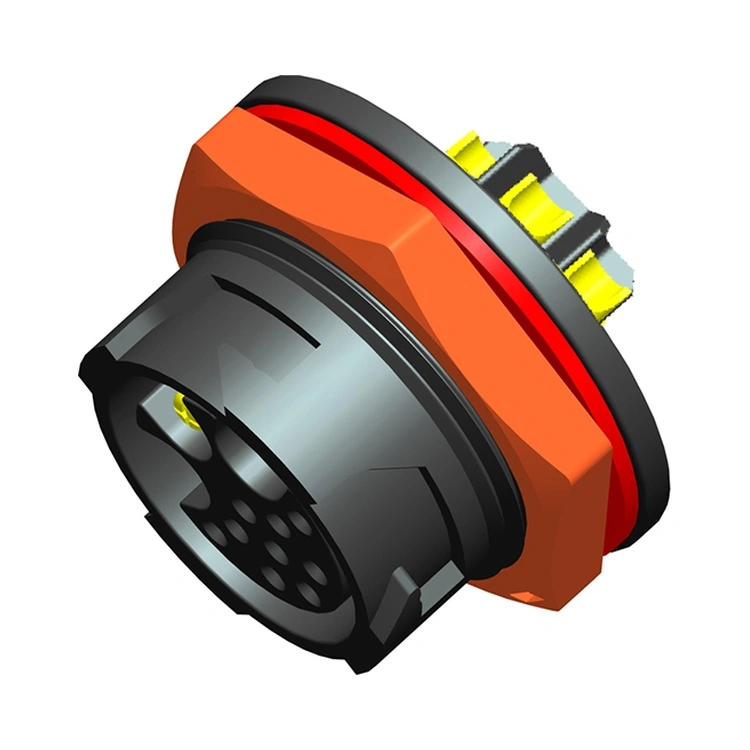

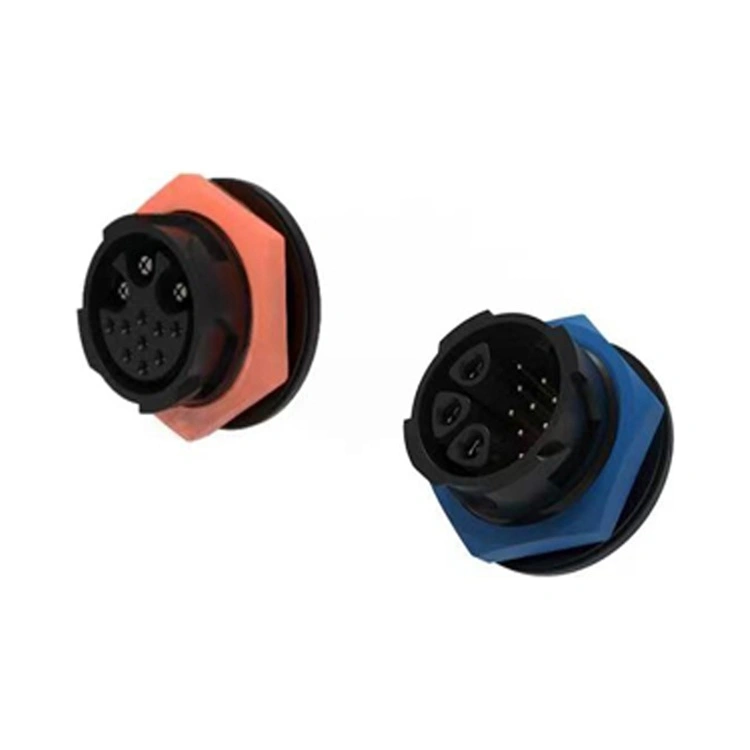

X Series Power & Signal Hybrid Connector er Reunions innovative sammenkoblingsløsning, der kombinerer strømforsyning og signaltransmission i et enkelt, pladsbesparende hus. Dette stik imødekommer den voksende efterspørgsel fra udstyrsproducenter om at reducere panelplads, kabelantal og installationskompleksitet ved at integrere flere forbindelsestyper i én grænseflade.
Strømkontakterne er designet til sikre forbindelser med lav modstand, mens signalkontakterne er afskærmet og placeret for at minimere krydstale. Reunion fremstiller X-serien gennem en vertikalt integreret proces - fra præcisionsbearbejdning og sprøjtestøbning gennem automatiseret montage og 100 % elektrisk test. For ingeniører, der designer avanceret industrielt udstyr, batteri, energi, ebike, LED eller robotteknologi, giver dette stik en pålidelig, effektiv løsning, der forenkler ledninger og reducerer det samlede systemfodaftryk.
| Feature | Fordel |
| Strøm og signal i ét stik | Kombinerer strømforsyning (op til 30A) og signaltransmission i en enkelt grænseflade – reducerer panelplads og kabelantal. |
| Hurtigt roterende låsesystem | Hurtig, enhånds parring med hørbar låsebekræftelse – reducerer installations- og vedligeholdelsestiden. |
| IP67 miljøtætning | Støvtæt og beskyttet mod midlertidig nedsænkning - pålidelig til industrielle og udendørs applikationer. |
| Flere Power-Signal konfigurationer | 1X-serien: 2+4 ben 3X-serien: 3+9 ben - tilpasser sig forskellige strøm- og signalkrav. |
| Plasthus | Nylonmateriale - UL94-V0, korrosionsbestandigt, slidbestandigt |
| Guldbelagte kontakter | Lav kontaktmodstand og korrosionsbeskyttelse - opretholder ydeevnen over hundredvis af parringscyklusser. |
| -40°C til +105°C Drift | Bredt temperaturområde dækker ekstreme industrielle og udendørs forhold. |
| Parameter | Specifikation |

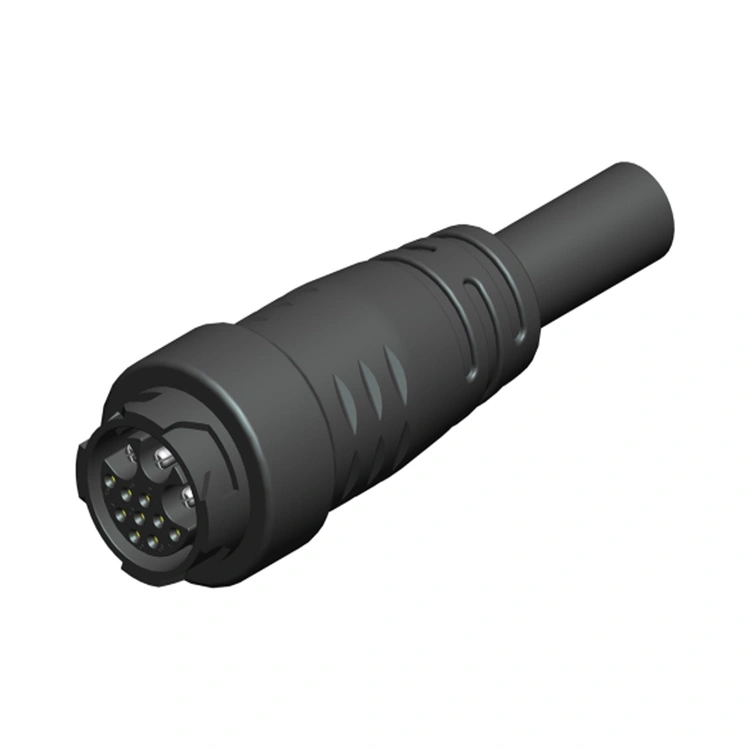

| Kontakt konfigurationer | 3 power + 9 signal |
| Strømkontaktstrøm | Op til 30A pr. kontakt |
| Strømspænding | Op til 300V AC/DC |
| Signalkontakt strøm | Op til 5A pr. kontakt |
| Signalspænding | Op til 30V DC |
| Kontakt modstand | ≤5mΩ |
| Isoleringsmodstand | ≥2000MΩ |
| Dielektrisk modstå | 1500V AC i 1 minut |
| Parringscyklusser | ≥1.000 gange |
| Driftstemperatur | -40°C ~ +105°C |
| Beskyttelsesvurdering | IP67 (parret tilstand) |
| Materiale til hus | PA6+GF sort farve |
| Kontaktmateriale | C54400 & C3602 guldbelægning & nelbelægning |

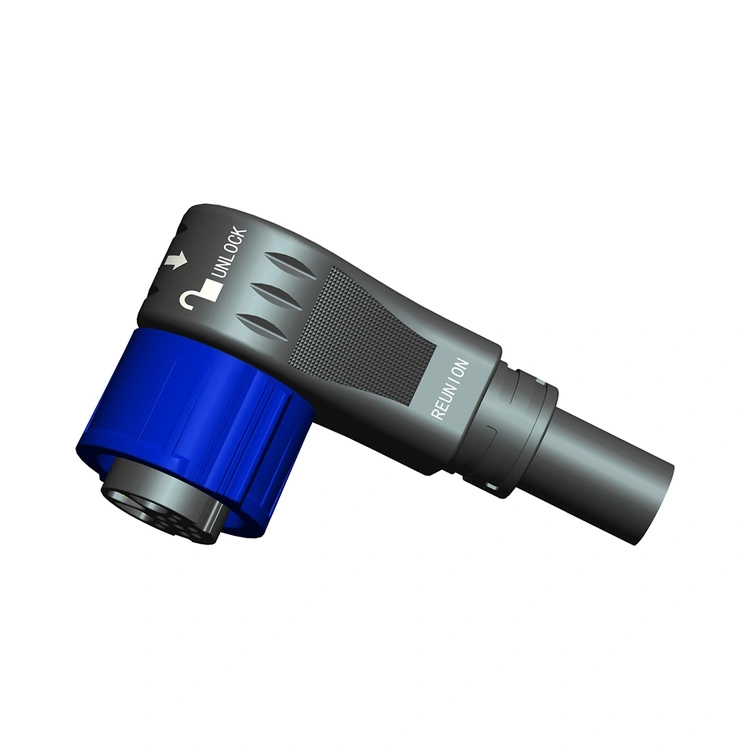

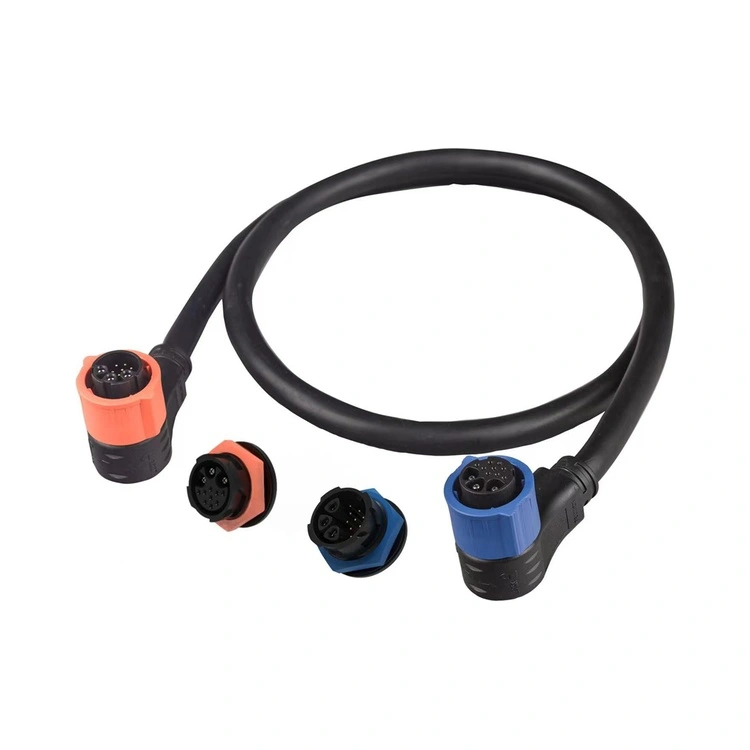

| Kabeludgang | Lige eller retvinklet |
| Aspekt | Reunion X Series Hybrid | Separate strøm- og signalstik | Premium europæiske hybridkonnektormærker |
| Panelplads | Én paneludskæring påkrævet | To paneludskæringer påkrævet | Ét paneludskæring |
| Kabeltælling | Et kabel påkrævet | Der kræves to kabler | Et kabel |
| Pris | Volumenvenlig prissætning | Lavere komponentomkostninger, højere installationsomkostninger | 3-4× højere |
| Installationstid | Reduceret (et stik) | Udvidet (to stik) | Reduceret |
| IP67 tætning | Standard | Variabel | Standard |
| Kontakt konfigurationer | Flere muligheder – omfattende | Kan tilpasses | Begrænset udvalg |
| Power Rating | Op til 30A | Lignende | Lignende |
| 100% elektrisk test | Hver enhed | Prøvebaseret | Prøvebaseret |
| Sporbarhed | ERP sporbar | Variabel | Ja |
| Ledetid | 12-15 dage | 4-8 uger | 4-8 uger |
| Tilpasning | Lav MOQ | Variabel | Høj MOQ |
Genforeningsfordelen: Du modtager integreret strømsignaltilslutning, reduceret panelpladskrav og forenklet kabelstyring – alt sammen til omkostningseffektive priser uden de høje omkostninger fra europæiske mærker.
| Certificering | Omfang |
| ISO 9001:2015 | Kvalitetsstyring – design, produktion og eftersalgsservice. |
| ISO 14001:2015 | Miljøstyring – verificeret affaldsreduktion og bæredygtig praksis. |
| ISO 13485:2016 | Kvalitetsstyring af medicinsk udstyr—gælder for X-serien, der bruges i diagnostisk udstyr eller overvågningsudstyr. |
| UL anerkendt | Sikkerhedscertificering på komponentniveau til nordamerikanske markeder. |
| RoHS | Begrænsning af farlige stoffer – overensstemmelse med EU-direktiv. |
Reunions X-serie produktionslinje opererer under streng proceskontrol. IP67 forsegling er verificeret på hver produktionsbatch gennem faktisk nedsænkningstest. Testoptegnelser, materialecertifikater og inspektionsrapporter opbevares for hver batch.
Den primære fordel erplads og kabeleffektivitet. Et hybridstik:
Reducerer paneludskæringer– Et stik kontra to eller tre separate stik.
Reducerer kabelantal– Én kabelsamling vs. flere kabler.
Forenkler installationen– Én parringsoperation vs. flere operationer.
Reducerer potentielle fejlpunkter– Færre forbindelser betyder færre fejlpunkter.
Forbedrer kabelstyring– Et kabel er nemmere at føre og sikre.
Til udstyr med begrænset panelplads – såsom medicinsk udstyr, robotteknologi eller kompakte industrielle kontroller – er hybridstikket ofte afgørende.
Reunion anbefaler følgende installationspraksis:
Parring– Tryk hårdt, indtil et hørbart klik bekræfter låsning.
O-ring inspektion– Udskift O-ringen, hvis deformation, revner eller hærdning er synlig.
Kabelbøjningsradius– Overhold minimum5× kabeldiameter ved stikkontakten.
Orientering– Vend kabeludgangen nedad til udendørs/vaskeinstallationer.
