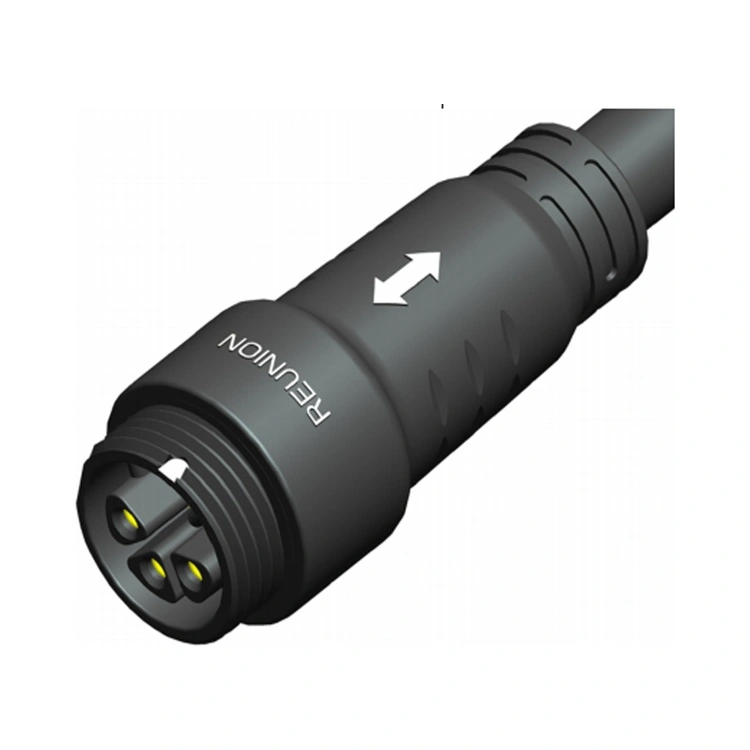

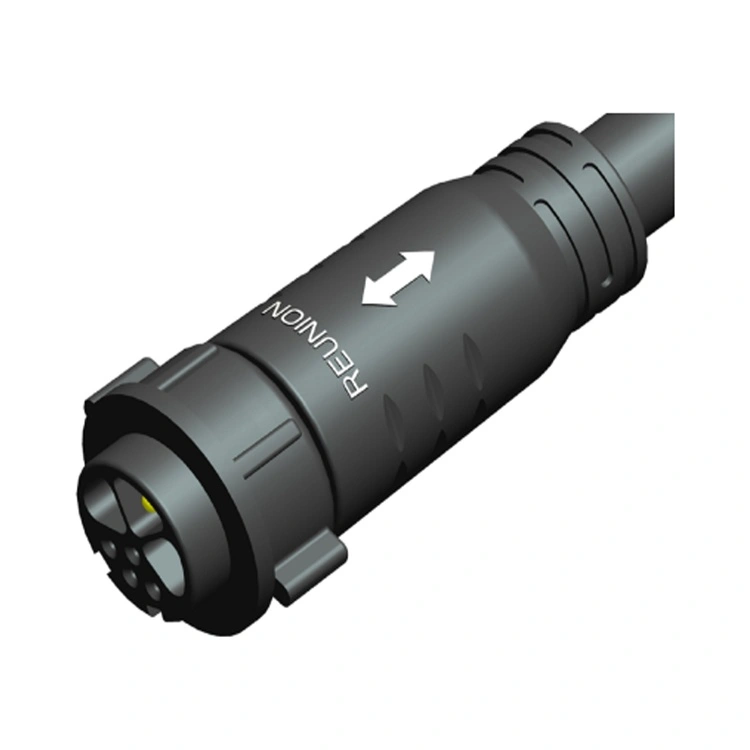

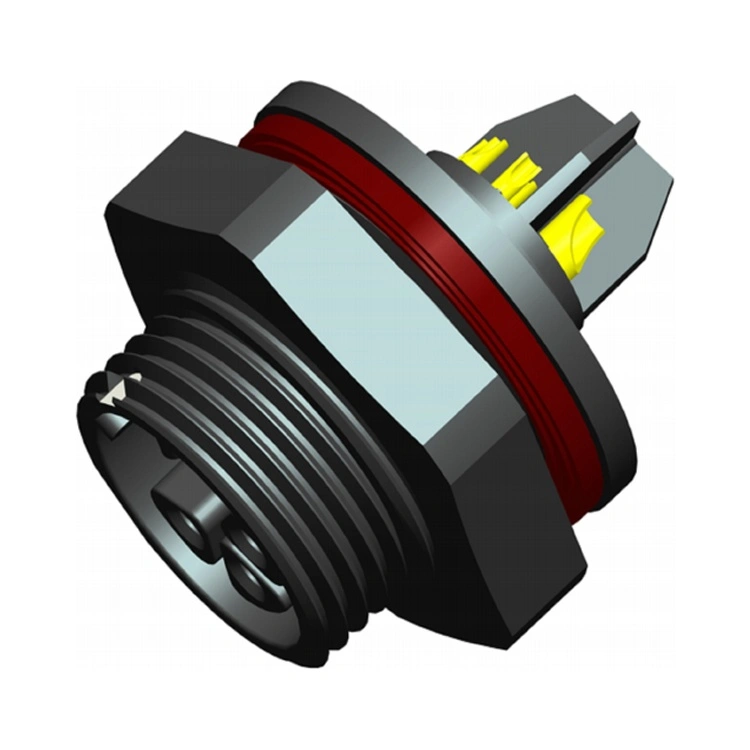

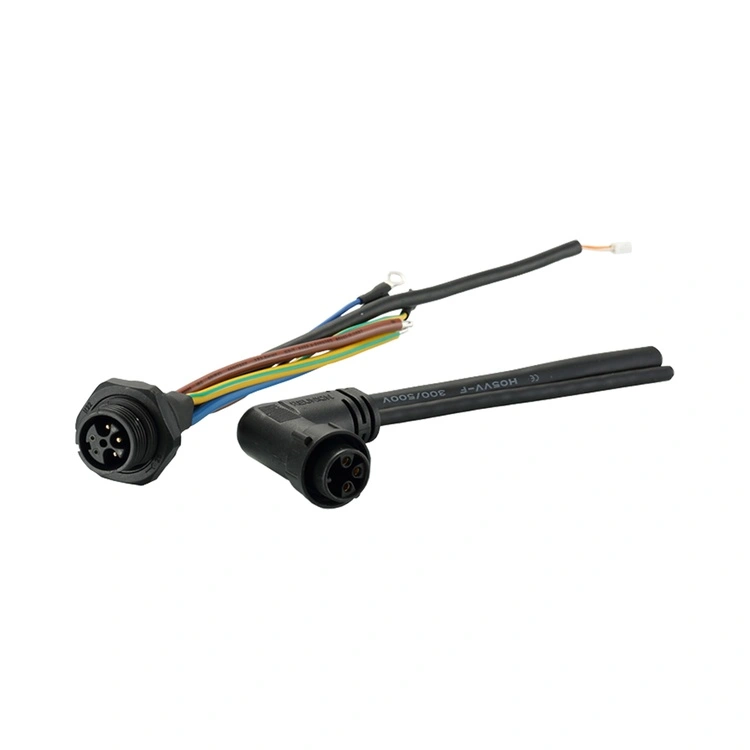

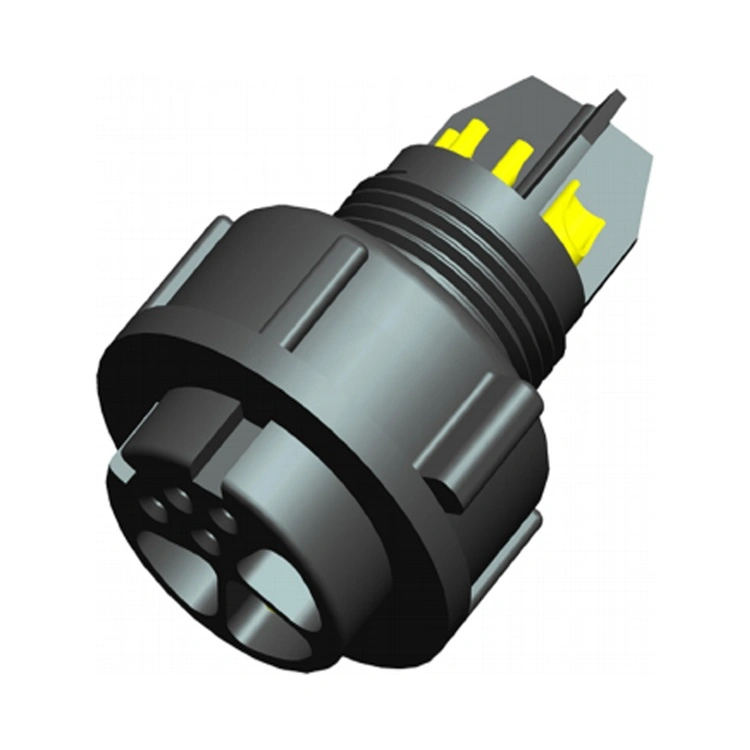

M Series Power & Signal Hybrid Connector er Reunions integrerede sammenkoblingsløsning til applikationer, der kræver både strøm- og datatransmission i et enkelt, kompakt hus. Dette stik kombinerer den robuste miljøforsegling og gevindlåsemekanisme i M-serien med hybride strøm-signal-kontaktkonfigurationer – hvilket eliminerer behovet for separate strøm- og signalkabler.
Strømkontakterne er designet til sikre forbindelser med lav modstand med ledningsmålere op til 14 AWG, mens signalkontakterne er afskærmet og placeret for at minimere krydstale. Reunion fremstiller M-serien gennem en vertikalt integreret proces – fra præcisionsbearbejdning til automatiseret montage og 100 % elektrisk test. For ingeniører, der designer kompakt industrielt udstyr, robotteknologi eller automatiserede systemer, giver dette stik en pålidelig, effektiv løsning, der reducerer ledningskompleksitet og krav til panelplads.
| Feature | Fordel |
| Strøm og signal i ét stik | Kombinerer strømforsyning (op til 22A) og signaltransmission i en enkelt grænseflade – reducerer panelplads, kabelantal og installationstid. |
| IP67 miljøtætning | Støvtæt og beskyttet mod midlertidig nedsænkning - pålidelig til industri-, afvasknings- og udendørsmiljøer. |
| Gevindlåsemekanisme | Vibrationsbestandig sammenkobling – forhindrer utilsigtet afbrydelse i højvibrationsapplikationer. |
| Flere Power-Signal konfigurationer | 1M serie 2+4Pin, 7Pin og 9Pin 2M-serien 3+2, 3+4Pin og 9Pin – tilpasser sig forskellige strøm- og signalkrav. |
| Guldbelagte kontakter | Lav kontaktmodstand og korrosionsbeskyttelse - opretholder ydeevnen over hundredvis af parringscyklusser. |
| -40°C til +105°C Drift | Bredt temperaturområde dækker ekstreme industrielle og udendørs forhold. |
| Fleksible opsigelsesmuligheder | Lodde, dyppelodde og PCB – tilpasser sig forskellige samlingsmetoder. |
| Parameter | 1M-serien | 2M-serien |
| Kontakt konfigurationer | 2+4 ben, 7 ben, 8 ben | 3+2 ben, 3+4 ben, 9 ben |
| Strømstrøm | 12A | 22A |
| Strømspænding | 250V | 800V |
| Signalstrøm | 6A | 9A |
| Signalspænding | Op til 50V AC/DC | |
| Isoleringsmodstand | ≥2000MΩ | ≥2000MΩ |
| Parringscyklusser | ≥1000 gange | ≥1000 gange |
| Driftstemperatur | -40°C ~ +105°C | -40°C ~ +105°C |
| Beskyttelsesvurdering | IP67 (parret tilstand) | IP67 (parret tilstand) |
| Materiale til hus | PA6 | PA6 |
| Kontaktmateriale | Kobberlegering med guldbelægning | Kobberlegering med guldbelægning |
M Series Power & Signal Hybrid Connector er implementeret på tværs af industrier, hvor kombineret strøm-signal tilslutning forenkler udstyrsdesign og reducerer installationens kompleksitet.
Robotik – Motorkraft + encoderfeedback, ende-på-armværktøjskraft + sensorsignaler.
Industriel automation – Aktuatoreffekt + positionsfeedback, ventilstyring + statusovervågning.
Medicinsk udstyr – Pumpestrøm + flowsensorsignaler, strøm til diagnostisk udstyr + data.
LED-belysning – LED-drivere med høj effekt + DALI/DMX-kontrolsignaler.
Industrielle sensorer – Sensorstrøm + IO-Link-kommunikation.
Automotive Manufacturing – Samlebåndsudstyr strøm + styresignaler.
Vedvarende energi – Solar tracker power + position feedback.
| Certificering | Omfang |
| ISO 9001:2015 | Kvalitetsstyring – design, produktion og eftersalgsservice. |
| ISO 14001:2015 | Miljøstyring – verificeret affaldsreduktion og bæredygtig praksis. |
| ISO 13485:2016 | Kvalitetsstyring af medicinsk udstyr – gælder for M-serien, der bruges i diagnostisk udstyr eller overvågningsudstyr. |
| UL anerkendt | Sikkerhedscertificering på komponentniveau til nordamerikanske markeder. |
| RoHS | Begrænsning af farlige stoffer – overensstemmelse med EU-direktiv. |
Reunions M-serie produktionslinje opererer under streng proceskontrol. IP67 forsegling er verificeret på hver produktionsbatch gennem faktisk nedsænkningstest. Testoptegnelser, materialecertifikater og inspektionsrapporter opbevares for hver batch.
Begge stik kombinerer strøm og signal i en enkelt grænseflade, men de tjener forskellige applikationsbehov:
| Aspekt | M-serie hybrid | X-serie hybrid |
| Låsemekanisme | Gevind låsesystem | Hurtigt roterende låsesystem |
| Forsegling | IP67 (standard) | IP67 (standard) |
| Power Rating | Op til 22A | Op til 30A |
| Skalstørrelse | 1M, 2M serie | 1X, 3X serien |
| Primær ansøgning | Industriel, robotteknologi, LED-belysning, | Testudstyr, robotteknologi, batteri, energi, LED-display |
