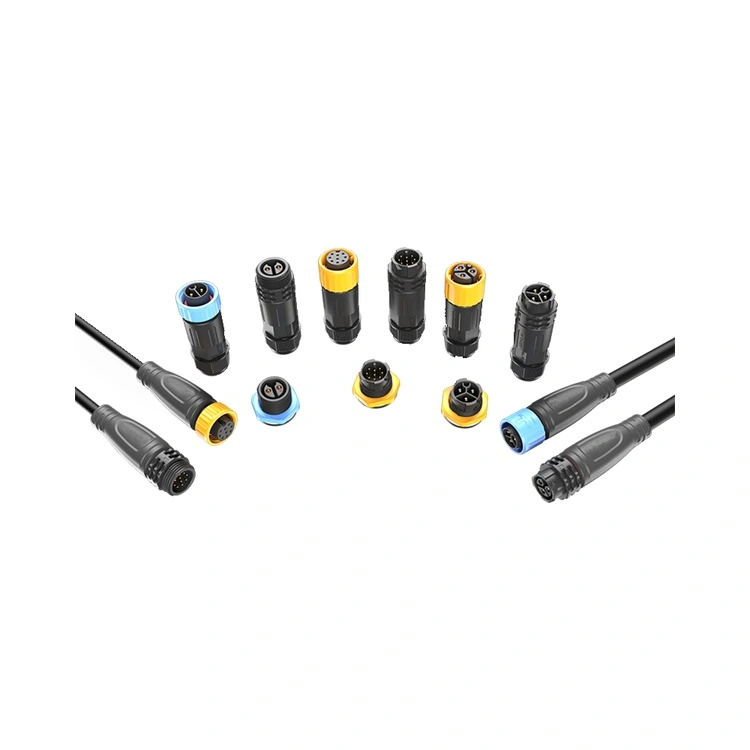

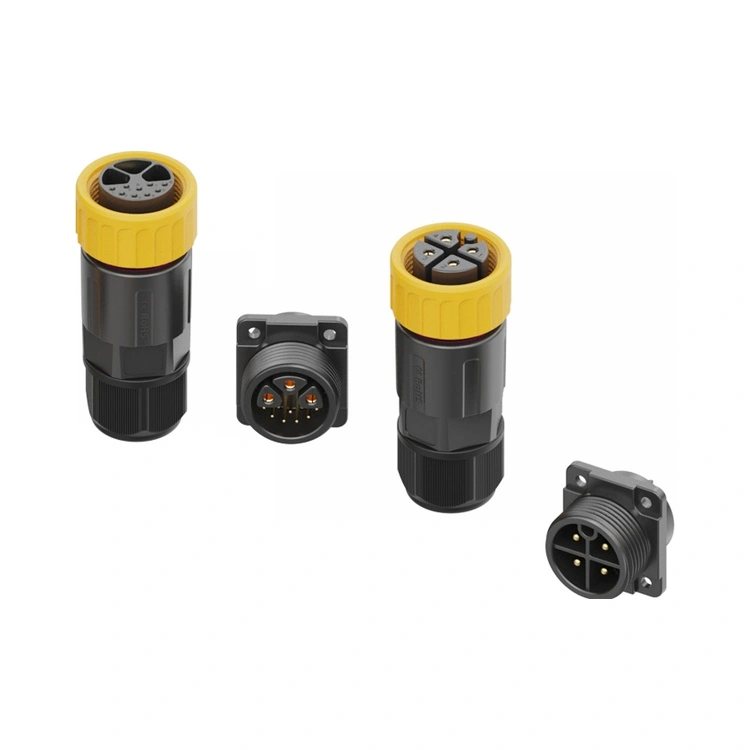

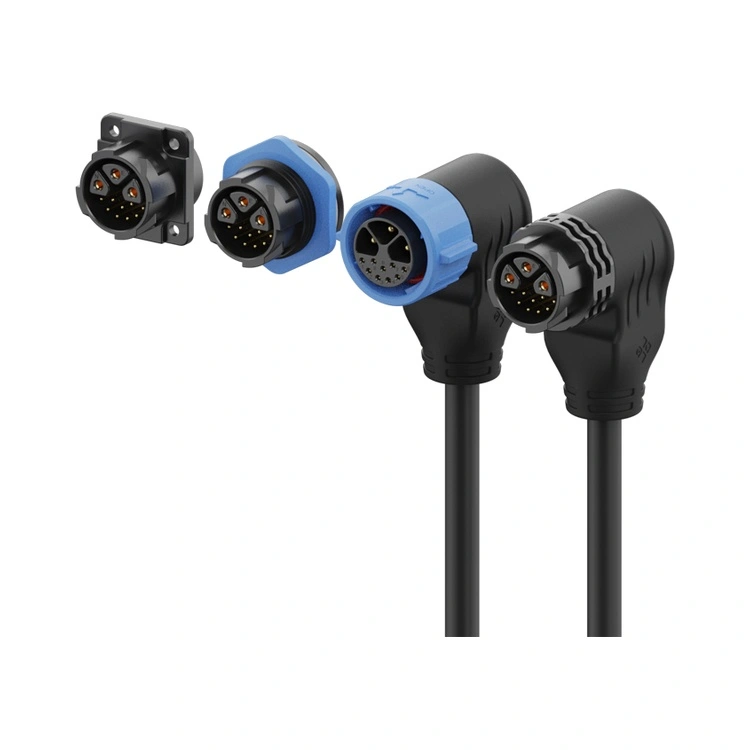

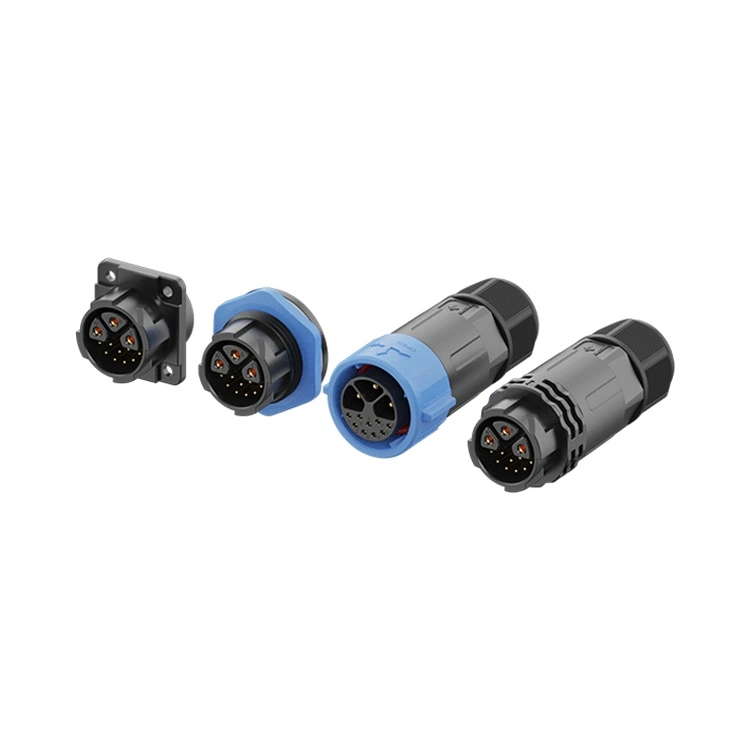

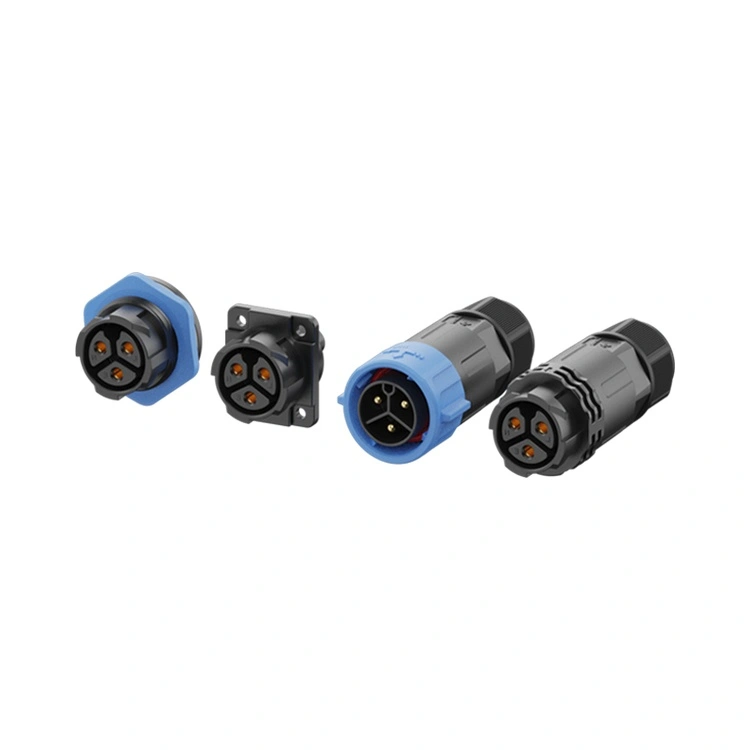

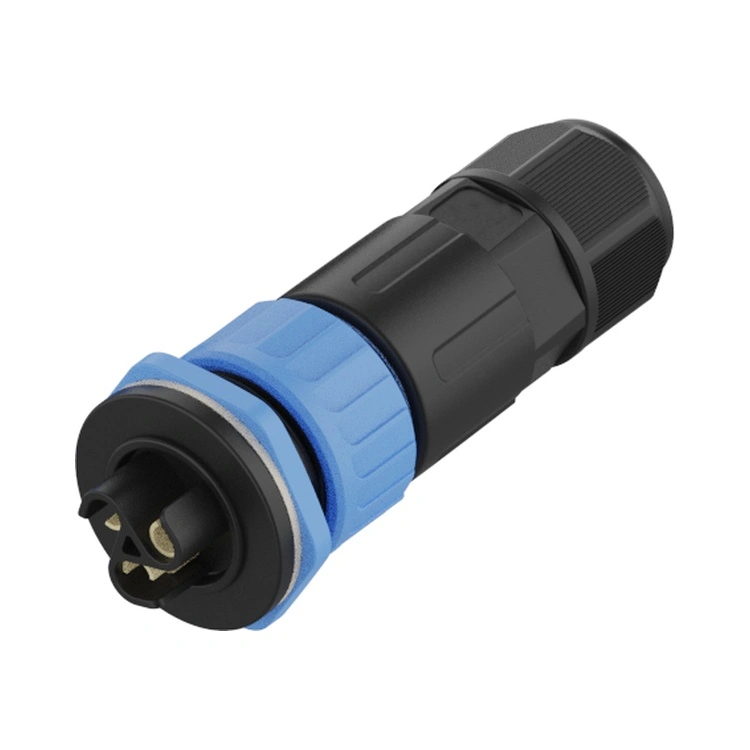

Reunion M25-seriens LED-lyskonnektor er specialbygget til armaturer over 1.000 W, hvor termisk cykling (ΔT op til 145°C) og mekanisk stød normalt forringer standard M20-løsninger. I modsætning til generiske kopier udsætter denne serie hver produktionsbatch til:
1)100% hipot og kontaktmodstandstest
2) IP67 vandtæt test – 1 m dybde, 30 minutter, dokumenteret med videooptagelser
3) Termisk stødvalidering – 500 cyklusser fra -40°C til +105°C uden forseglingsafspænding
Denne testprotokol adresserer direkte #1-fejltilstanden i udendørs LED-systemer: mikrobevægelseskorrosion forårsaget af vindinduceret kabelsving. Den gevindskårne låsemekanisme (anbefalet drejningsmoment 1,2-1,5Nm) holder grænsefladetrykket over 80N, hvilket sikrer stabil kontakt, selv når den er monteret på 50m høje stadionmaster.
| Udvælgelseskriterium | Reunion M25 Series LED-lyskonnektor | M20-serien (lavere kapacitet) | Ubrandede M25 Look-alikes |
| Max kontinuerlig strøm | 30A (pr. strømstik) | 30A (men nedsættes til 22A ved 85°C) | Krav 30A, men fejler ved 25A (ingen termisk billedrapport) |
| Hybrid stift muligheder | 3+2 / 3+5 /3+9 ben | Kun 2+2 (brugerdefineret MOQ 500+) | Ingen – kun strømskaller |
| IP67 vandtæt | Hver batch – fordybelsestestet, billeder bevaret | Prøvebaseret (1 pr. 1.000) | Ikke dokumenteret |
| Kabel OD bolig | 6–12 mm (handskevenlig rifling) | 4-8 mm | 5-10 mm (dårlig trækaflastning) |
| Leveringstid (1.000 stk) | 15-20 dage | 4-6 uger | Uforudsigelig (ofte dropshipped) |
| Sporbarhed | ERP batchkode → råvarecertifikater | Batch-niveau | Ingen |
Anbefaling: Specificer Reunion M25-seriens LED-lyskonnektor til ethvert projekt, hvor ROI > 3 år og uplanlagte nedetidsomkostninger overstiger 2.000 USD/time (f.eks. lufthavnsforpladser, belysning fra tunneludgang).
| Parameter | 2-benet | 3-benet | 4-benet | 5-benet | 6-benet | 3+2-benet | 3+5-benet | 3+9-benet |
| Spændingsværdi | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Nuværende vurdering | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Trådsektion | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
De 5 signalben i 3+5-konfigurationen er uafhængigt afskærmet med en 2,54 mm pitch, hvilket giver >40dB krydstaledæmpning ved 250kHz – kritisk for DMX512 RDM tovejskommunikation. Til DALI-2-applikationer understøtter 3+2-bensvarianten (2 signalledninger) adressering af op til 64 armaturer pr. sløjfe, mens 30A-strømskinnen bevares. Praktisk ledningsvejledning til specifikationer:
3+5 ben: Pin 1-3 = L1/L2/L3 (3-faset, 20A hver); Ben 4–5 = DALI +/-; Ben 6–7 = DMX data+ / data- ; Ben 8 = DMX fælles (skjoldreference).
3+2 ben: Pin 1–3 = L/N/PE (enfaset 30A eller 3-faset 20A); Ben 4–5 = 0-10V dæmpning eller DALI.
Denne hybridarkitektur reducerer feltarbejde ved at eliminere 40 % af terminalbloksplejsninger
A: Højtemperatur termoplastisk isolator (UL 94 V-0) bevarer slagstyrken >6 kJ/m² ved -40°C (testet i henhold til ISO 179). Silikone O-ringen bevarer kompressionsindstillingen <20% efter 500 koldstartscyklusser.
Til standard DALI-kontrollerede projekter anbefaler vi 3+2-konfigurationen:
3 strømben (20A hver) til LED-driverindgangen.
2 signalben (10A hver) til DALI-data .
Dette giver rigelig strøm til høj-watt armaturer og understøtter DALI-kommunikation over løb op til 300 meter. For flerkanals farvekontrol eller integreret sensorfeedback skal du vælge 3+5 eller 3+9 varianterne. Alle konfigurationer bevarer signalintegriteten for DALI-, DMX-, 0-10V- og RS-485-protokoller.
