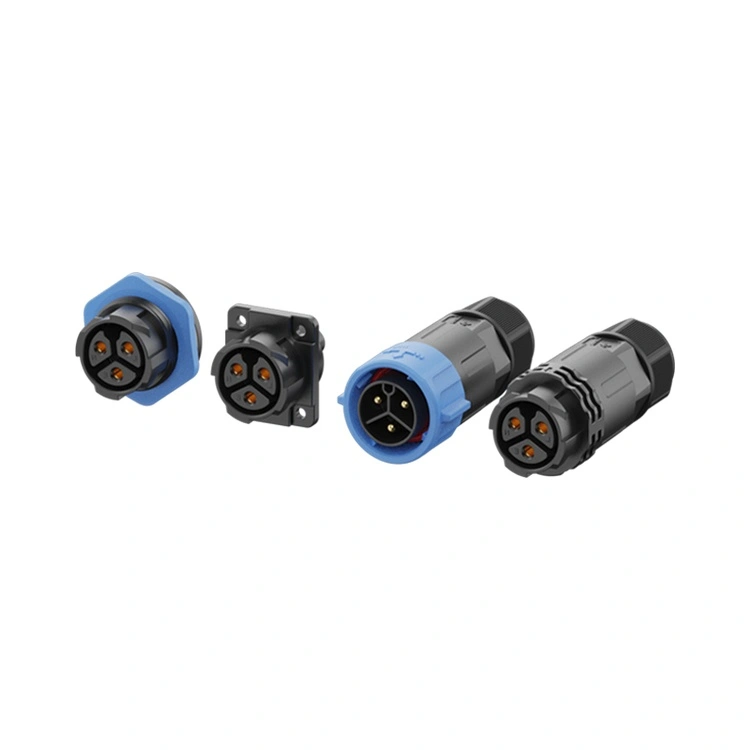

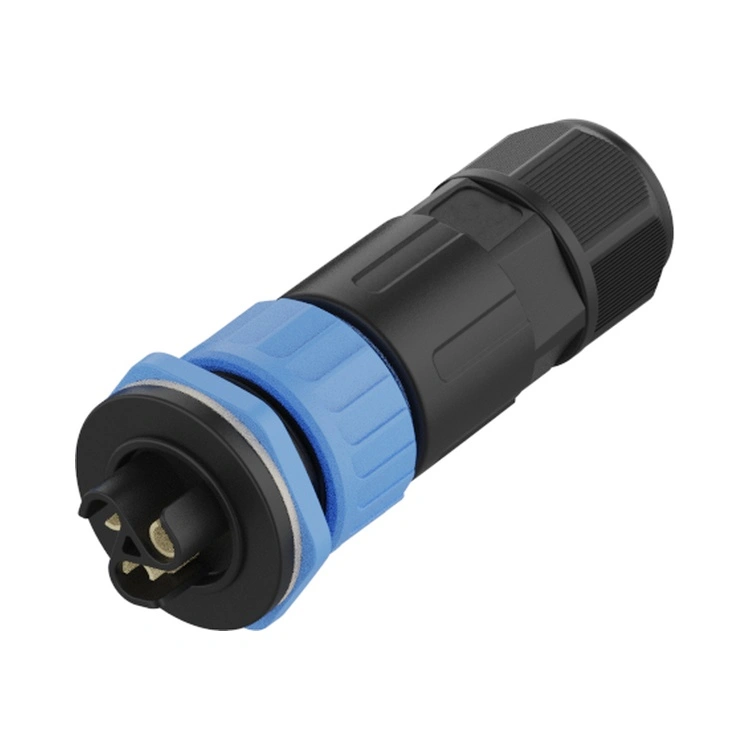

M25-seriens vandtætte plastikkonnektor er Reunions flagskibs korrosionsbestandige højstrømsforbindelse, designet til applikationer, hvor en betydelig strømforsyning (op til 30A) skal eksistere side om side med aggressive miljøforhold. Dette gevindforsynede cirkulære stik kombinerer en robust 25 mm grænseflade med Ip67/IP68 vandtæt og et højstyrke PA66 termoplasthus, der i sagens natur er korrosionssikkert - ingen rust, ingen oxidation og ingen belægningsnedbrydning.
Tilgængelig i 2- til 12-bens konfigurationer, inklusive hybride power-signal varianter
, M25-serien understøtter både højstrømsforsyning (op til 20A) og lavspændingskontrolsignaler inden for et enkelt stik.
Den gevindskårne låsemekanisme sikrer ensartet sammenkoblingssikkerhed over hundreder af cyklusser, mens kontakter er bearbejdet af messing med selektiv guldbelægning for at opretholde lav kontaktmodstand. Reunion fremstiller M25-plastserien gennem en vertikalt integreret proces - fra præcisionssprøjtestøbning til automatiseret samling og 100 % elektrisk test.
| Feature | Fordel |
| Korrosionssikkert PA66-hus | Ingen rust, ingen oxidation – designet til saltspray, marine og kemikalie-eksponerede miljøer. |
| Op til 60 % vægtreduktion | Betydeligt lettere end messingækvivalenter - reducerer strukturel belastning på udstyr og monteringsbeslag. |
| Strømstyrker op til 30A | Håndterer de højeste effektbelastninger i M-serien – velegnet til tunge motorer, EV-opladere og strømfordeling. |
| IP67/IP68 vandtæt | Tåler kontinuerlig nedsænkning - pålidelig til offshore-, kyst- og oversvømmelsestruede installationer. |

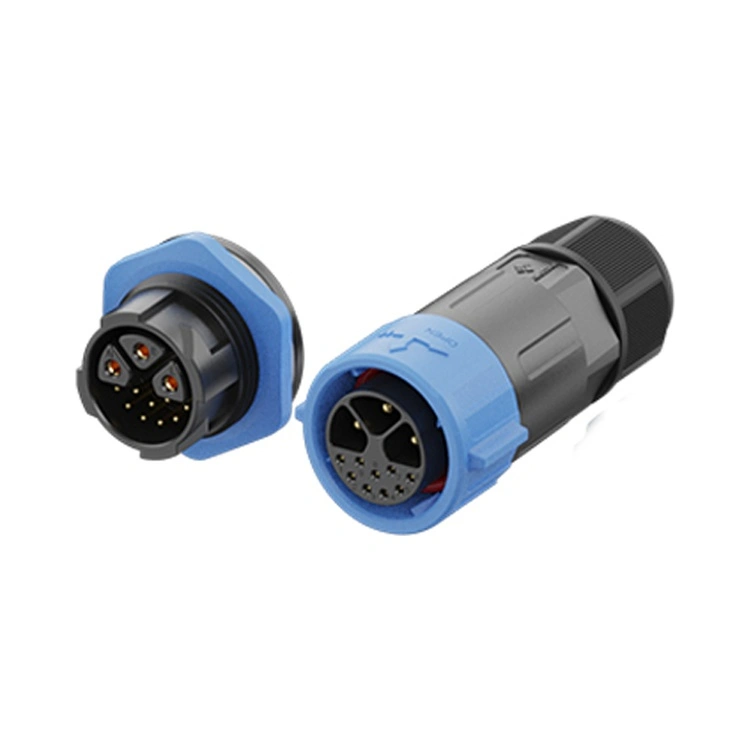

| Hybrid 3+2, 3+5 ,3+9 konfigurationer | Kombinerer 3 højstrøms strømben (op til 20A) med 2 eller 5 eller 9 signalben - reducerer kabelantal og panelplads. |
| Kontakter i forgyldt messing | Lav kontaktmodstand (≤3mΩ) og korrosionsbeskyttelse – opretholder ydeevnen i fugtige omgivelser. |
| Gevindlåsning | Vibrationsbestandig parring - forhindrer løsgørelse fra tunge maskiners bevægelser og termisk cykling. |
| -40°C til +105°C Drift | Bredt temperaturområde dækker ekstreme industrielle, marine og udendørs forhold. |
| Parameter | 2-benet | 3-benet | 4-benet | 5-benet | 6-benet | 3+2-benet | 3+5-benet | 3+9-benet |
| Spændingsværdi | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Nuværende vurdering | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Trådsektion | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Driftstemperatur:-40°C ~ +105°C
Beskyttelsesvurdering:IP65 / IP67 / IP68 (parret tilstand)
Husmateriale:PA66
Kontaktmateriale:Forgyldt messing
Kontaktmodstand:≤3mΩ
Parringscyklusser:≥500
Vægt:Cirka 60 % lettere end sammenlignelige messingstik
Brandbarhedsvurdering:UL 94 V-0
Alle materialer er i overensstemmelse med RoHS
| Aspekt | Reunion M25 Plastic Series | Metal M25 stik | Premium Plastic Connector Brands |
| Korrosionsbestandighed | Fremragende – PA66 | Belægningsafhængig – rustrisiko ved saltspray | Variabel |
| Vægt | Op til 60 % lettere | Tunge – belastninger monteres | Svarende til Reunion |
| Pris | Volumenvenlig prissætning | 3-4× højere | 2-3× højere |
| Nuværende vurdering | Op til 30A | Op til 30A | Typisk lavere |
| Hybrid muligheder | 3+2, 3+5, 3+9 ben | Begrænset | Begrænset |
| 100% elektrisk test | Hver enhed | Prøvebaseret | Prøvebaseret |
| Sporbarhed | ERP sporbar | Ja | Ja |
| Ledetid | 15-17 dage | 4-8 uger | 4-6 uger |
| Tilpasning MOQ | Lav (100 stk.) | Høj (500+) | Høj (500+) |
| ISO-certificeringer | 9001, 14001, 13485 | Normalt 9001 | Normalt 9001 |
| Certificering | Omfang |
| ISO 9001:2015 | Kvalitetsstyring – design, produktion og eftersalgsservice. |
| ISO 14001:2015 | Miljøstyring – verificeret affaldsreduktion og bæredygtig praksis. |
| ISO 13485:2016 | Kvalitetsstyring af medicinsk udstyr – gælder for M25, der bruges i diagnostisk udstyr eller overvågningsudstyr. |
| UL anerkendt | Sikkerhedscertificering på komponentniveau til nordamerikanske markeder. |
| RoHS | Begrænsning af farlige stoffer – overensstemmelse med EU-direktiv. |
Reunions M25 plastikkonnektorproduktionslinje fungerer under streng proceskontrol. IP67 vandtæt er verificeret på hver produktionsbatch gennem faktisk nedsænkningstest (1m, 30 minutter). Testoptegnelser, materialecertifikater og inspektionsrapporter opbevares for hver batch.
M25-plaststikkets strømværdi bestemmes af kontaktsystemet og ledningsmåleren, ikke husets materiale. PA66-huset er en termoplast med høj temperatur med en varmeafbøjningstemperatur på over 200°C – et godt stykke over konnektorens driftsområde på -40°C til +105°C. Selve kontakterne er af messing med guldbelægning, og den aktuelle værdi (op til 30A) er valideret gennem temperaturstigningstest i henhold til IEC 60512. I vores test er M25-plaststikkets temperaturstigning ved mærkestrøm inden for samme grænser som tilsvarende metalstik. Husets lavere varmeledningsevne kompenseres af optimeret isolatorgeometri og kontaktdesign, der effektivt spreder varme gennem kabellederne og panelgrænsefladen.
Ja – M25-plaststikket er velegnet til EV-opladningsapplikationer, især:
AC-ladestationer installeret i kystnære områder eller steder med høj luftfugtighed.
Indbyggede opladere, der kræver korrosionsbestandige sammenkoblinger.
Batteristyringsgrænseflader, der kombinerer strøm og signal.
PA66-husets korrosionsbestandige egenskaber er især værdifulde for el-opladere installeret i kystområder (saltspray), bymiljøer (vejsalt om vinteren) eller industrizoner (kemisk eksponering). IP68-forseglingen beskytter mod regn og vask. Til DC-hurtigopladning (100A+) anbefaler vi større industrielle stik specielt designet til højstrøms DC-applikationer.
