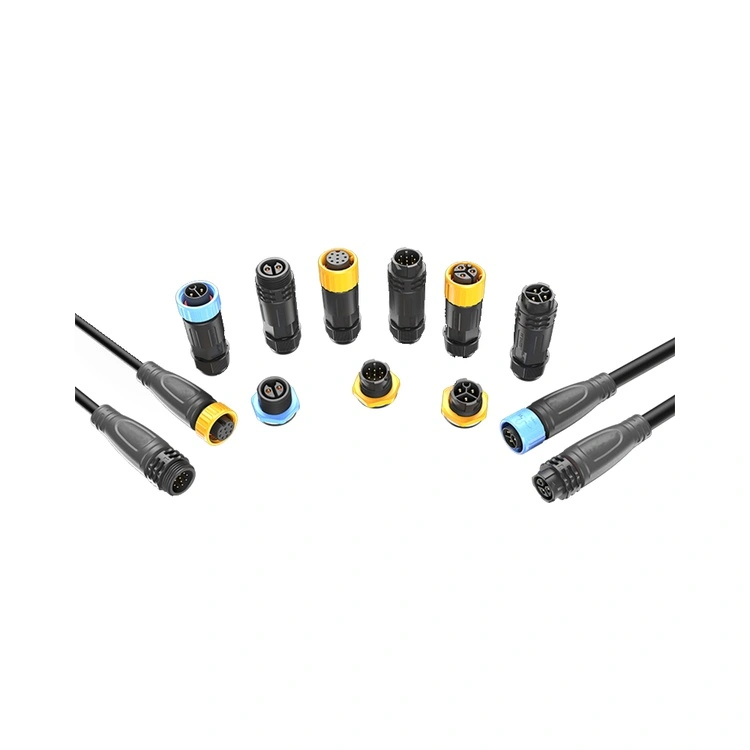

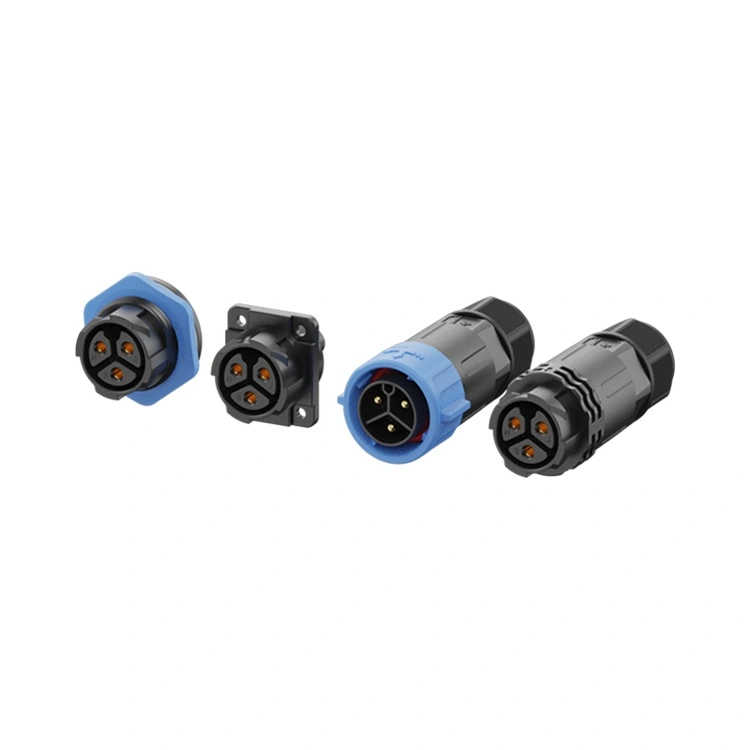

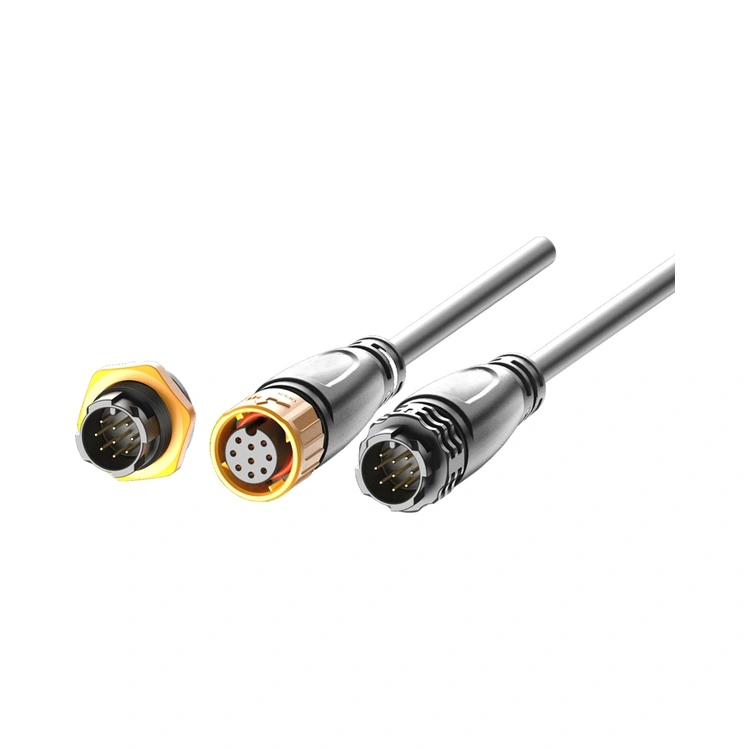

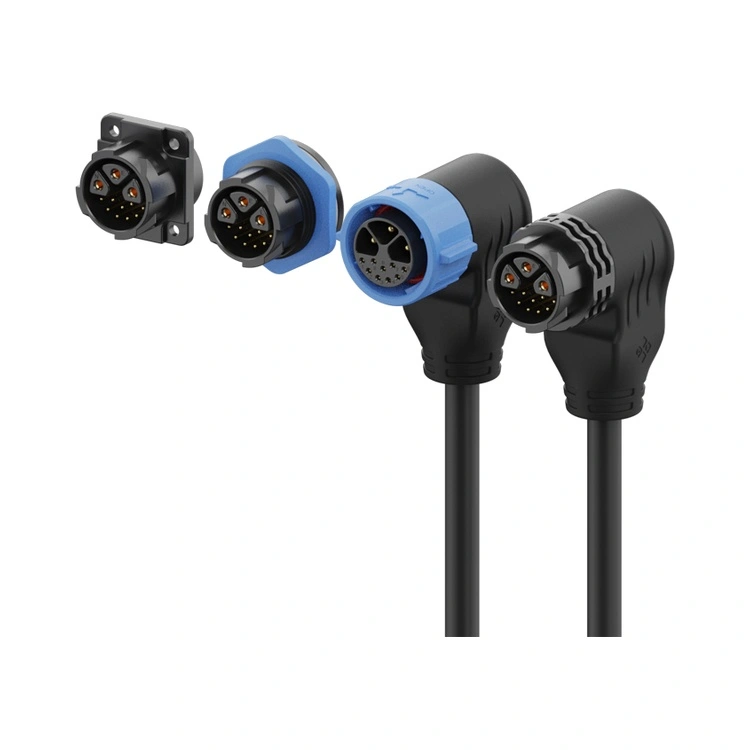

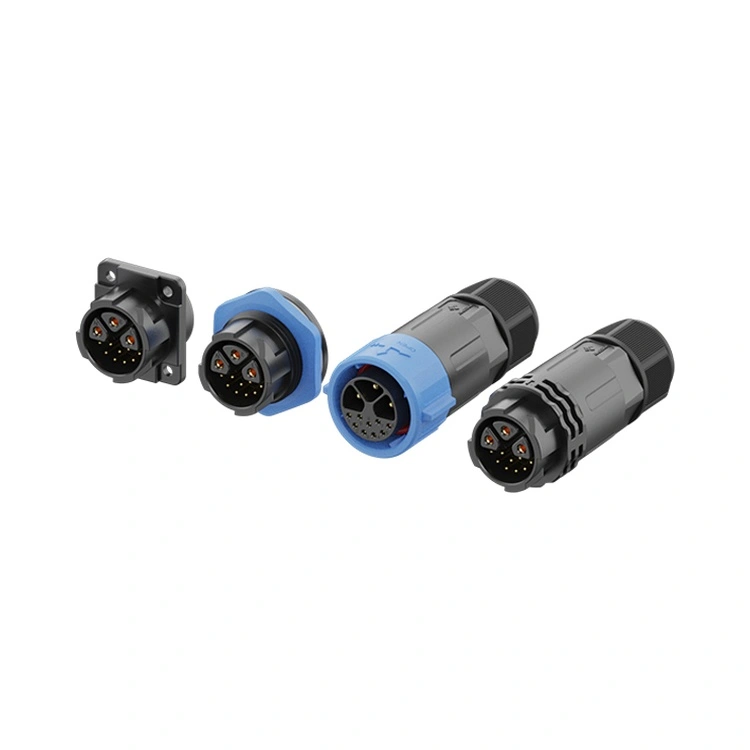

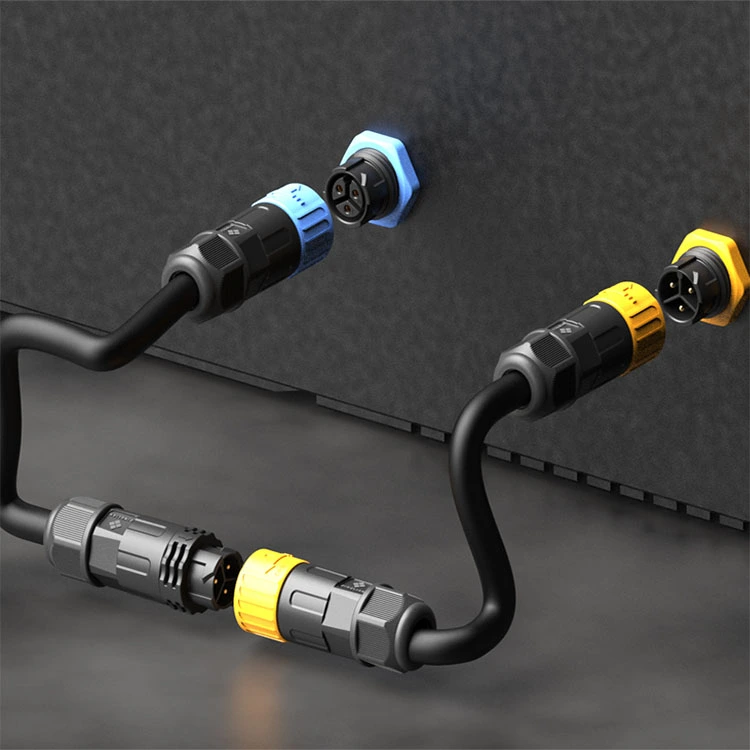

M25-seriens vandtætte konnektor er Reunions industrielle sammenkobling med højeste kapacitet inden for M-serien, designet til applikationer, hvor en væsentlig strømforsyning skal eksistere side om side med miljøbeskyttelse. Dette gevindforsynede cirkulære stik kombinerer en robust 25 mm grænseflade med IP67/IP68-klassificeret forsegling, hvilket gør den velegnet til kraftigt udstyr, motorforbindelser, strømdistributionssystemer, EV-opladningsinfrastruktur og installationer af vedvarende energi, hvor fugt, støv og vibrationer er konstante udfordringer.
Tilgængelig i 2- til 12-bens konfigurationer, inklusive hybride strømsignalvarianter 5, 3+9 ben, der kombinerer højstrømsstrømkontakter med lavspændingssignalkontakter i et enkelt hus, M25-serien understøtter en bred vifte af højeffektapplikationer.
Kontakter er bearbejdet af messing med selektiv guldbelægning, hvilket bibeholder lav og stabil kontaktmodstand over hundredvis af parringscyklusser. Den maksimale strøm, der kan understøttes, er 30A pr. kontakt.
Reunion fremstiller M25-serien gennem en vertikalt integreret proces – fra præcisionsbearbejdning til automatiseret montage og 100 % elektrisk test. Fås i panelmonterede og kabelmonterede versioner med lodning.
| Feature | Fordel |
| Strømstyrker op til 30A | Håndterer de højeste effektbelastninger i M-serien – velegnet til tunge motorer, EV-opladere og industriel strømdistribution. |
| IP67 vandtæt | Tåler støv, midlertidig nedsænkning og forlænget nedsænkning - pålidelig til udendørs og vaskemiljøer. |
| Hybrid 3+2, 3+5 ,3+9Pin muligheder | Kombinerer højstrøms strømben (op til 20A) med lavspændingssignalben i ét stik - reducerer kabelantal og panelplads. |
| Gevindlåsemekanisme | Vibrationsbestandig parring - forhindrer løsgørelse fra tunge maskiners bevægelser og termisk cykling. |
| Kontakter i forgyldt messing | Lav kontaktmodstand (≤3mΩ) og korrosionsbeskyttelse – opretholder ydeevnen i fugtige og udendørs miljøer. |
| Højtemperatur termoplastisk isolator | -40°C til +105°C drift — dækker ekstreme industrielle og udendørs temperaturforhold. |
| Helt plastikhus | Termoplastiske materialer med høj temperatur - Velegnet til barske miljøer |
| Flere opsigelsesmuligheder | Lodde, dyppe-solde – tilpasser sig forskellige monteringsmetoder. |
| Parameter | 2-benet | 3-benet | 4-benet | 5-benet | 6-benet | 3+2-benet | 3+5-benet | 3+9-benet |
| Spændingsværdi | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Nuværende vurdering | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Trådsektion | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Driftstemperatur:-40°C ~ +105°C
Beskyttelsesvurdering:IP65 / IP67 / IP68 (parret tilstand)
Husmateriale:Højtemperatur termoplast
Kontaktmateriale:Forgyldt messing
Kontaktmodstand:≤3mΩ
Parringscyklusser:≥500
Brandbarhedsvurdering:UL 94 V-0
Alle materialer er i overensstemmelse med RoHS
| Aspekt | Reunion M25-serien | Premium europæiske M25 mærker | Lavpris umærket M25 |
| Pris | Volumenvenlig prissætning | 3-4× højere | Billigere på forhånd |
| Nuværende vurdering | Op til 30A | Op til 25A typisk | Variabel, ofte overvurderet |
| Hybrid muligheder | 3+2, 3+5,3+9 – standard | Begrænset | Udbydes ikke |
| IP67 verifikation | Batch nedsænkningstestet | Batch-testet | Ikke verificeret |
| 100% elektrisk test | Hver enhed | Prøvebaseret | Tilfældig eller ingen |
| Guldbelægning | standard | ≥0,2-0,4 µm | Tynd eller ingen |
| Sporbarhed | ERP sporbar fra harpiks til færdigt stik | Ja | Ingen |
| Ledetid | 12-15 dage | 4-8 uger | Uforudsigelig |
| Tilpasning MOQ | Lav (100 stk.) | Høj (500+) | Udbydes ikke |
| Teknisk support | 24-timers svar fra 10-personers ingeniørteam | Godt men langsommere | Begrænset |
| ISO-certificeringer | 9001, 14001, 13485 | Normalt 9001 | Typisk ingen |
Genforeningsfordelen: Du modtager dokumenteret IP67-forsegling, hybrideffekt-signalkonfigurationer og strømstyrker op til 30A – alt sammen til omkostningseffektive priser uden de høje omkostninger for europæiske mærker.
| Certificering | Omfang |
| ISO 9001:2015 | Kvalitetsstyring – design, produktion og eftersalgsservice. |
| ISO 14001:2015 | Miljøstyring – verificeret affaldsreduktion og bæredygtig praksis. |
| ISO 13485:2016 | Kvalitetsstyring af medicinsk udstyr – gælder for M25, der bruges i diagnostisk udstyr eller overvågningsudstyr. |
| UL anerkendt | Sikkerhedscertificering på komponentniveau til nordamerikanske markeder. |
| RoHS | Begrænsning af farlige stoffer – overensstemmelse med EU-direktiv. |
| Betragtning | M20 | M25 |
| Maksimal strøm | 20A | 30A |
| Mekanisk robusthed | Standard | Mere robust - større skal, tykkere vægge |
| Kabelkapacitet | Op til 2,0 mm² | Op til 4,0 mm² |
| Panelplads | Mere kompakt | Kræver større udskæring |
| Hybrid muligheder | Ingen | 3+2, 3+5,3+9 |
Vælg M25, når:
Du har brug for maksimal mekanisk robusthed til tunge opgaver.
Din applikation involverer større kabler eller højere mekanisk belastning.
Du har brug for den største skal for nem håndtering med behandskede hænder.
Din panelplads tillader den større udskæring på 25 mm.
Vælg M20 hvornår panelpladsen er begrænset, eller applikationen kræver ikke den ekstra mekaniske robusthed.
Ja – M25-serien er velegnet til EV-opladningsinfrastruktur, især til:
AC ladestandere.
Indbyggede opladere (moderat jævnstrøm).
Batteristyringssystem-grænseflader (strøm + signal).
M25'erens 30A-strømklassificering, IP67-forsegling og hybride power-signal-konfigurationer gør den til et praktisk valg til mange EV-opladningsapplikationer. Til hurtig DC-opladning (100A+) anbefaler vi større industrielle stik, der er specielt designet til højstrøms DC-applikationer.
For at opnå og vedligeholde IP67-tætning anbefaler Reunion:
Parringsmoment – Spænd koblingsmøtrikken med hånden, indtil O-ringen kommer i kontakt med paneloverfladen, og påfør derefter yderligere drejningsmoment på 1,2-1,5 Nm ved hjælp af en momentnøgle. Overskrid ikke 1,8Nm.
O-ring inspektion – Udskift O-ringen, hvis deformation, revner eller hærdning er synlig.
Udskiftningsplan – Til krævende anvendelser (daglig afvaskning, udendørs eksponering) skal O-ringene udskiftes årligt. Til standard industrielle miljøer, hvert 2.-3. år.
Kabelbøjningsradius– Oprethold minimum 5× kabeldiameter ved stikindgangen.
Kabelorientering– Til udendørs/vaskeapplikationer skal du orientere kabeludgangen nedad for at forhindre, at væske samler sig nær tætningsgrænsefladen.
